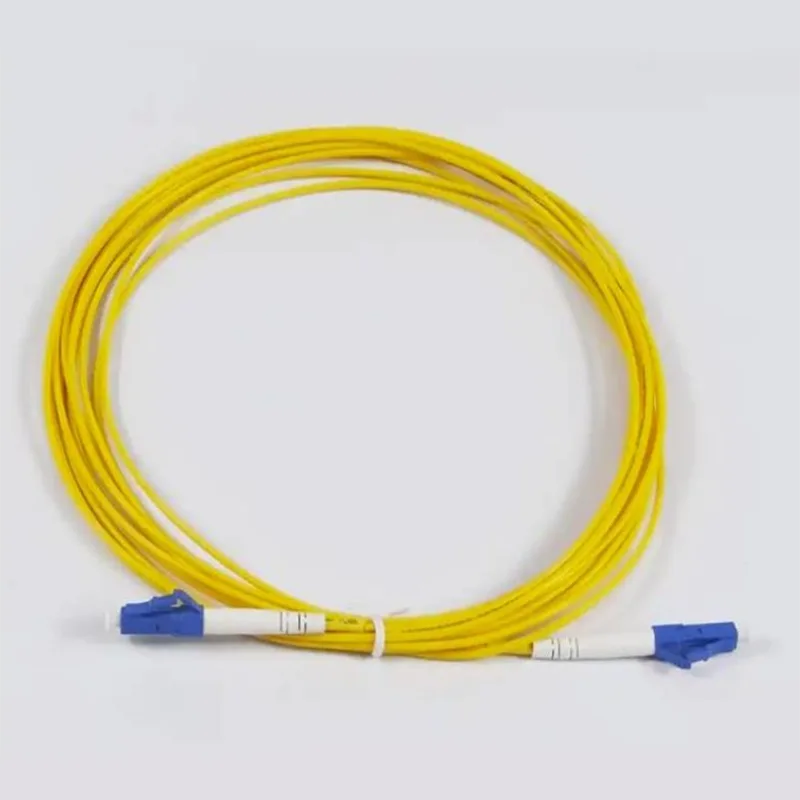

3мм округли кабл ЛЦ/УПЦ- ЛЦ/УПЦ патцх каблови

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Пошаљи упит

Опис производа

ТхеОриенталфибер 3мм округли кабл ЛЦ/УПЦ- ЛЦ/УПЦ патцх кабловису основне компоненте за окружења за крпљење оптичких влакана високе густине. Произведен од стране Ориенталфибер, бренда под групом Јиангсу Ксубен Пхотоелецтриц Тецхнологи, ови патцх каблови имају користи од производне базе од 15.000 квадратних метара и напредних производних процеса. Одабиром извораОриенталфибер 3мм округли кабл ЛЦ/УПЦ- ЛЦ/УПЦ патцх каблови, мрежни инжењери добијају производ подржан ИСО9001 и ИСО45001 сертификатима, обезбеђујући поуздане перформансе у критичним центрима података и телекомуникационим чвориштима широм света.

Технички дизајн и интегритет сигнала

Инжењеринг изаОриенталфибер 3мм округли кабл ЛЦ/УПЦ- ЛЦ/УПЦ патцх кабловифокусира се на високу прецизност и ниско слабљење сигнала. Користећи Г657А1 сингле-моде влакно, ови каблови су дизајнирани да подносе физичке захтеве модерног усмеравања каблова.

Прецизне компоненте и квалитет израде

ЛЦ/УПЦ конектори високе прецизности: ЛЦ конектори малог облика омогућавају повећану густину портова у прекидачима и патцх панелима. УПЦ (Ултра Пхисицал Цонтацт) полирање осигурава повратни губитак од ≥50дБ, што је стандард за апликације велике брзине Етхернета.
ЛСЗХ омотач од 3,0 мм: За разлику од тањих алтернатива од 2,0 мм, округли кабл од 3 мм пружа побољшану механичку заштиту. Материјал са ниским нивоом дима без халогена (ЛСЗХ) обезбеђује усклађеност са сигурношћу за унутрашње инсталације, посебно у успонским и хоризонталним кабловима.
Технологија керамичких ферула: Сваки конектор има висококвалитетни керамички прстен који одржава прецизно поравнање током више од 800 циклуса парења.
Неосетљивост на савијање: Са минималним радијусом савијања од ≥20 мм, ови каблови одржавају интегритет сигнала чак и када се провлаче кроз уске углове у преоптерећеним серверским сталцима.

Свестране индустријске апликације

Примена одОриенталфибер 3мм округли кабл ЛЦ/УПЦ- ЛЦ/УПЦ патцх кабловипростире се на више сектора, обезбеђујући стабилан физички слој потребан за услуге високог пропусног опсега.

Пословни центри података и Етхернет системи

У језгру мреже, ови патцх каблови повезују брзе примопредајнике са дистрибутивним оквирима. Жута ЛСЗХ јакна пружа јасну идентификацију за везе са једним модом влакана, олакшавајући лакше одржавање и решавање проблема.

ФТТХ и широкопојасна инфраструктура

Као примарни избор за примену Фибер-то-тхе-Хоме (ФТТХ), издржљивост кабла од 3 мм чини га погодним за повезивање између терминала оптичке мреже (ОНТ) и разводне кутије. Подржава беспрекорну испоруку видео, података и гласовних услуга крајњим корисницима.

Индустријска и транспортна повезаност

Осим стандардних ИТ, Ориенталфибер производи су интегрисани у електричне мреже и железничке транзитне комуникационе системе. Робусна конструкцијаОриенталфибер 3мм округли кабл ЛЦ/УПЦ- ЛЦ/УПЦ патцх кабловиосигурава да могу да издрже вибрације и флуктуације околине које се налазе у индустријским предњим конекцијама.

Често постављана питања (ФАК)

Шта арДа ли су примарне предности пречника 3 мм за ове ЛЦ/УПЦ каблове?

Пречник од 3 мм нуди супериорну затезну чврстоћу и отпорност на ломљење у поређењу са тањим патцх кабловима. Ово чиниОриенталфибер 3мм округли кабл ЛЦ/УПЦ- ЛЦ/УПЦ патцх кабловипогоднији за кичму и хоризонтално каблирање где би кабл могао бити подвргнут већем физичком руковању.

Да ли ЛЦ/УПЦ конектор подржава пренос података великом брзином?
Да. ЛЦ/УПЦ конектор је индустријски стандард за апликације са једним модом. Са повратним губитком од ≥50дБ и малим губитком уметања, потпуно је компатибилан са 10Г, 40Г и 100Г Етхернет апликацијама.

Да ли се ови каблови могу користити у окружењима са великим температурним флуктуацијама?
ТхеОриенталфибер 3мм округли кабл ЛЦ/УПЦ- ЛЦ/УПЦ патцх кабловису оцењени за рад између -25°Ц и +65°Ц, што их чини поузданим и за центре података контролисане климом и за телекомуникациона кућишта без температуре.

Да ли су ови патцх каблови фабрички тестирани?
Да, свака јединица је 100% фабрички затворена и подвргнута је ригорозном тестирању како би се осигурало да испуњава одређене оптичке и механичке стандарде пре него што се испоручи купцу.

апликација:

● Дата центри

● Етернет апликације

● ФТТХ апликације

● Основне, хоризонталне и успонске апликације

● Видео, подаци и гласовне услуге

● Тестирајте апликације опреме

Карактеристике:

● Високо прецизни конектор

● УПЦ&АПЦ полирање крајњег лица

● СЦ, ЛЦ, сви конектори са једним влакном

● Доступна прилагођена дужина

● 100% фабрички прекинут и тестиран

● У складу са РОХС

Техничка спецификација:

Конструкције	Јединица	Описи
Фибер Моде		Једноструки режим: ИТУ-Т Г657А1
Фибер Цоунт		Симплек
Таласна дужина	нм	1310/1550
Инсертион Лосс	дБ	≤0,30
Повратни губитак	дБ	≥50 (УПЦ)
Тхигхт-Буффер Пречник влакана	ум	900
Тхигхт-Буффер Фибер Цолор		Бела
Боја омотача каблова		Жута
Материјал омотача каблова		ЛСЗХ
Пречник кабла	мм	Φ3.0 ±0.20
Дужина	m	3,0 +0,1/-0
Тип конектора		ЛЦ/УПЦ (плава)
Ендфаце полисх		УПЦ
Ферруле Материал		Керамичке
Поновљивост везе		> 800 пута
Минимални радијус савијања	мм	≥20
Спој за задржавање влакана/каблова	N	50Н±2Н при 5Н/с трајању од 120с
Радна температура	℃	-25 ℃ ~ +65 ℃
Температура складиштења	℃	-25 ℃ ~ +65 ℃

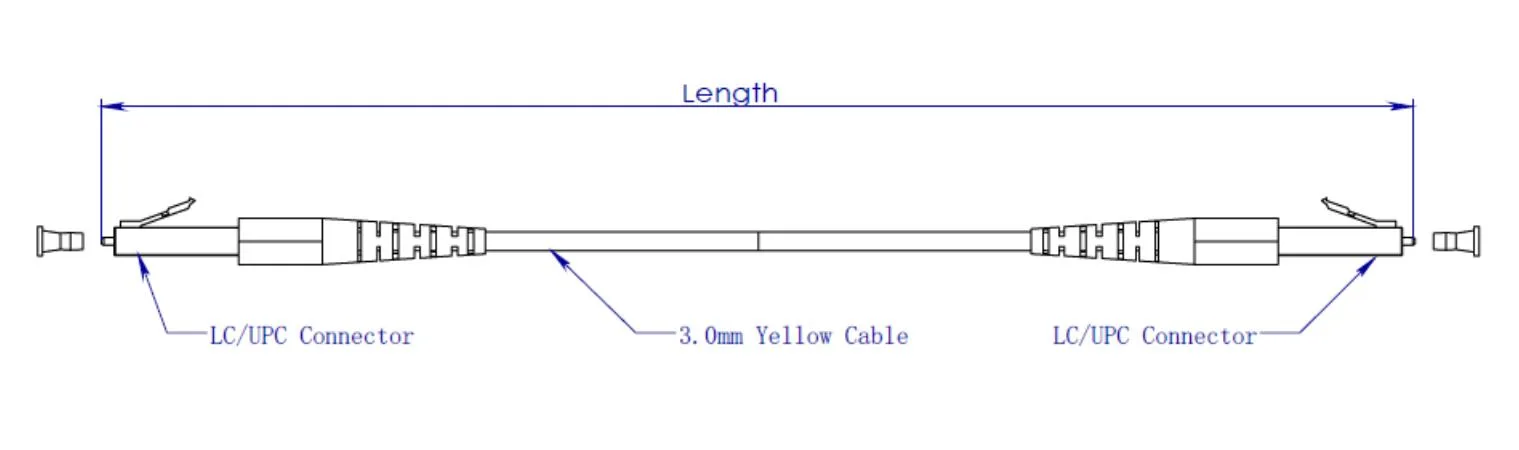

Димензионални цртеж:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

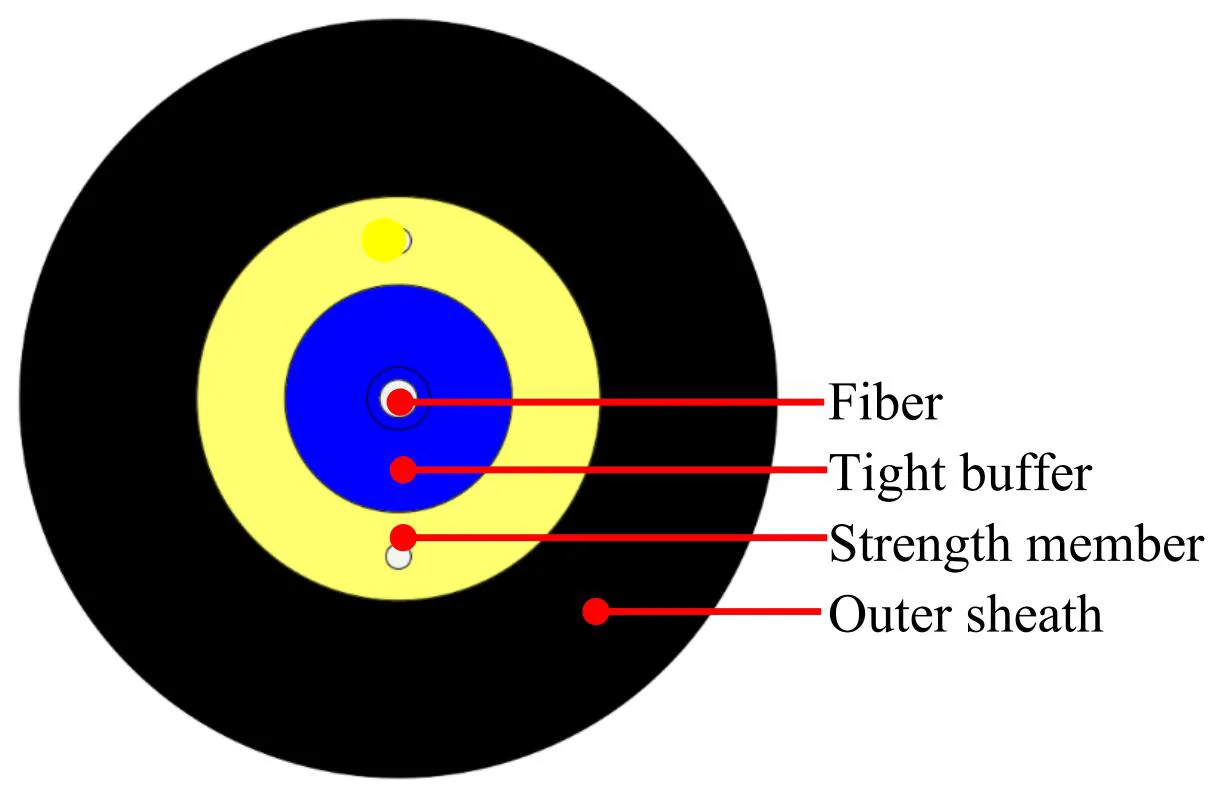

Конструкција каблова:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Предмети		Спецификације
Чврста пуферска влакна	Број влакана	1
	Тип влакана	Г.657А1
	Боја влакана	Плава
	Материјал	ЛСЗХ
	Пречник	Φ0,9 ± 0,05 мм
	Тигхт пуффер Цолор	Бела
Члан снаге	Материјал	Полиестерско предиво
Спољашњи омотач	Материјал	ЛСЗХ
	Пречник	Φ3,0 ± 0,2 мм
	Боја спољашњег омотача	Жута
Ознака мастила	Боја	Црно

Карактеристике влакана:

Све карактеристике кабловског влакна (влакна готовог кабла) морају бити најмање у складу са ИТУ-Т Препоруком Г.657А1 и биће следеће.

Ставка	Спецификација
Тип влакана	Сингле моде
Влакнасти материјал	Допед силицијум
Коефицијент слабљења @ 1310 нм @ 1383нм @ 1460нм @ 1550 нм @ 1625нм	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Таласна дужина пресека кабла	≤ 1260 нм
Таласна дужина нулте дисперзије	1300 ~ 1324 нм
Нагиб нулте дисперзије	≤ 0,092 пс/(нм².км)
ПМД @ 1550 нм	≤0,1 пс/км^1/2
Хроматска дисперзија @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. км) ≤5,3 пс/(нм. км) ≤18,0 пс/(нм. км) ≤22 пс/(нм. км)
Пречник поља мода @ 1310 нм	8,8±0,4ум
Грешка у концентричности језгра/плака	≤ 0,5 ум
Пречник облоге	125,0 ± 0,7 ум
Некружност облоге	≤5%
Пречник примарног премаза	242 ± 7 ум
Концентричност Примарни премаз / премаз	≤10 µм
Некружност премаза	≤0,7%
Слабљење са губитком савијања кабла 1 окрет 1 радијус 10 мм 10 окрета 1 радијус 15 мм	1550нм ≤Δ0.75дБ/км 1625нм ≤Δ1.5дБ/км 1550нм ≤Δ0.25дБ/км 1625нм ≤Δ1.0дБ/км
