3мм округли кабл СЦ/АПЦ-СЦ/УПЦ преклопни каблови

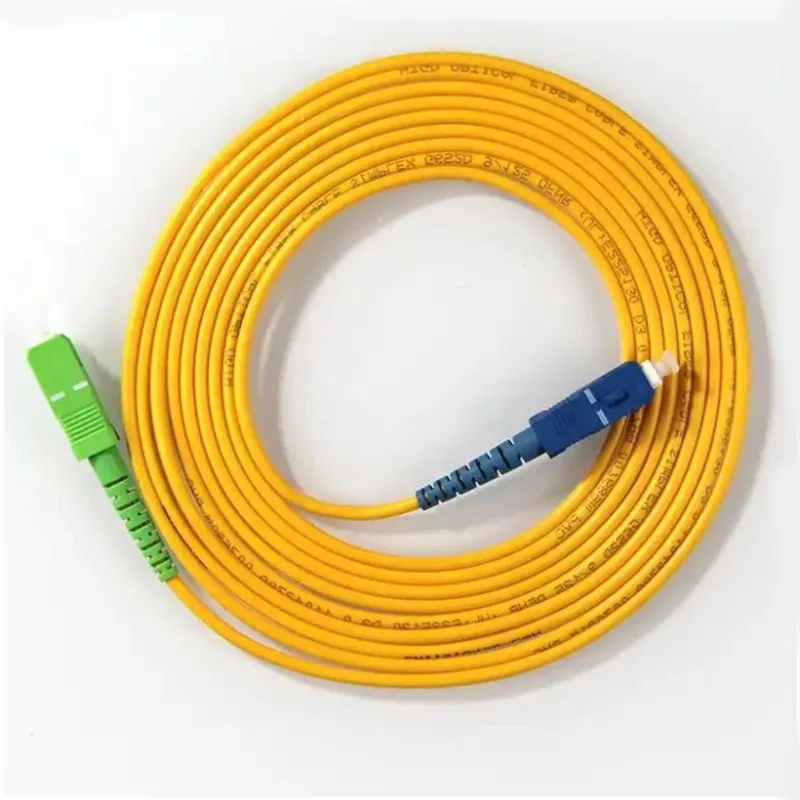

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Пошаљи упит

Опис производа

Ориенталфибер 3мм округли кабл СЦ/АПЦ-СЦ/УПЦ патцх каблови су направљени од Г657А1 једномодног влакна, подржавајући апликације које захтевају и отпор савијању и ниско слабљење сигнала. Са спољним пречником од 3,0 мм и ЛСЗХ омотачем, кабл је погодан за затворена окружења где су безбедност и управљање кабловима важни.

Као кинески произвођач и добављач, Ориенталфибер осигурава да је сваки патцх кабл фабрички прекинут и тестиран пре испоруке. Комбинација СЦ/АПЦ и СЦ/УПЦ конектора омогућава флексибилну примену на различитим мрежним интерфејсима, смањујући бриге о компатибилности током инсталације.

Сценарији апликација

Кабловски системи за дата центар и везе између рацк-а
ФТТХ (Фибер то тхе Хоме) инсталације
Етернет и широкопојасни мрежни пренос
Главни, хоризонтални и успонски каблови
Системи за пренос видео, података и говорних сигнала
Прикључци опреме за оптичко испитивање и мерење

Основне карактеристике

Стабилне перформансе конектора

СЦ/АПЦ и СЦ/УПЦ конектори обезбеђују ниску рефлексију и стабилан пренос сигнала
Керамичке чауре обезбеђују тачно поравнање влакана
Подржава поновљене везе са доследним перформансама

Контролисане оптичке перформансе

Губитак уметања контролисан на ≤0,30 дБ
Повратни губитак ≥55 дБ (АПЦ) и ≥50 дБ (УПЦ)
Оптимизовано за прозоре преноса од 1310 нм и 1550 нм

Флексибилан и издржљив дизајн кабла

Округла структура кабла од 3 мм за лакше усмеравање и руковање
Влакна Г657А1 подржавају чвршће услове савијања
Минимални радијус савијања ≥20 мм за практичне сценарије инсталације

Безбедност и усклађеност

ЛСЗХ (Лов Смоке Зеро Халоген) јакна за унутрашње безбедносне захтеве
РОХС усаглашени материјали
Распон радне температуре од -25℃ до +65℃

Техничка спецификација:

Конструкције	Јединица	Описи
Фибер Моде		Једноструки режим: ИТУ-Т Г657А1
Фибер Цоунт		Симплек
Таласна дужина	нм	1310/1550
Инсертион Лосс	дБ	≤0,30
Повратни губитак	дБ	≥55 (АПЦ) ≥50 (УПЦ)
Тхигхт-Буффер Пречник влакана	ум	900
Тхигхт-Буффер Фибер Цолор		Бела
Боја омотача каблова		Жута
Материјал омотача каблова		ЛСЗХ
Пречник кабла	мм	Φ3.0 ±0.20
Дужина	m	3,0 +0,1/-0
Тип конектора		СЦ/АПЦ (зелена) СЦ/УПЦ (плава)
Ендфаце полисх		АПЦ и УПЦ
Ферруле Материал		Керамичке
Поновљивост везе		> 800 пута
Минимални радијус савијања	мм	≥20
Спој за задржавање влакана/каблова	N	50Н±2Н при 5Н/с трајању од 120с
Радна температура	℃	-25 ℃ ~ +65 ℃
Температура складиштења	℃	-25 ℃ ~ +65 ℃

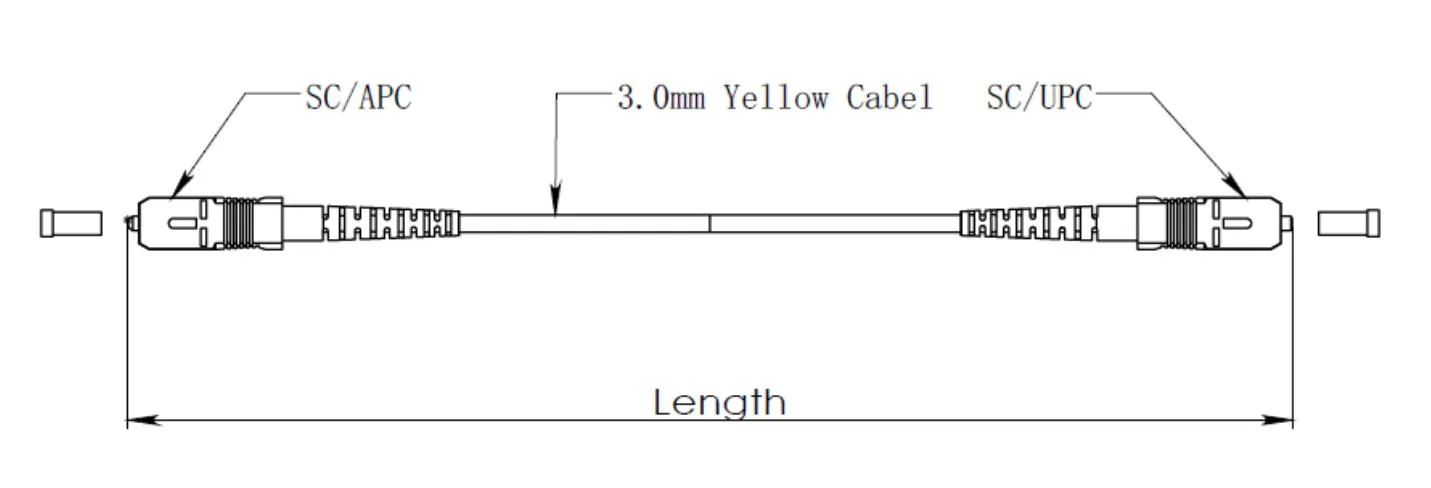

Димензионални цртеж:

3mm Round Cable SC/APC- SC/UPC Patch Cords

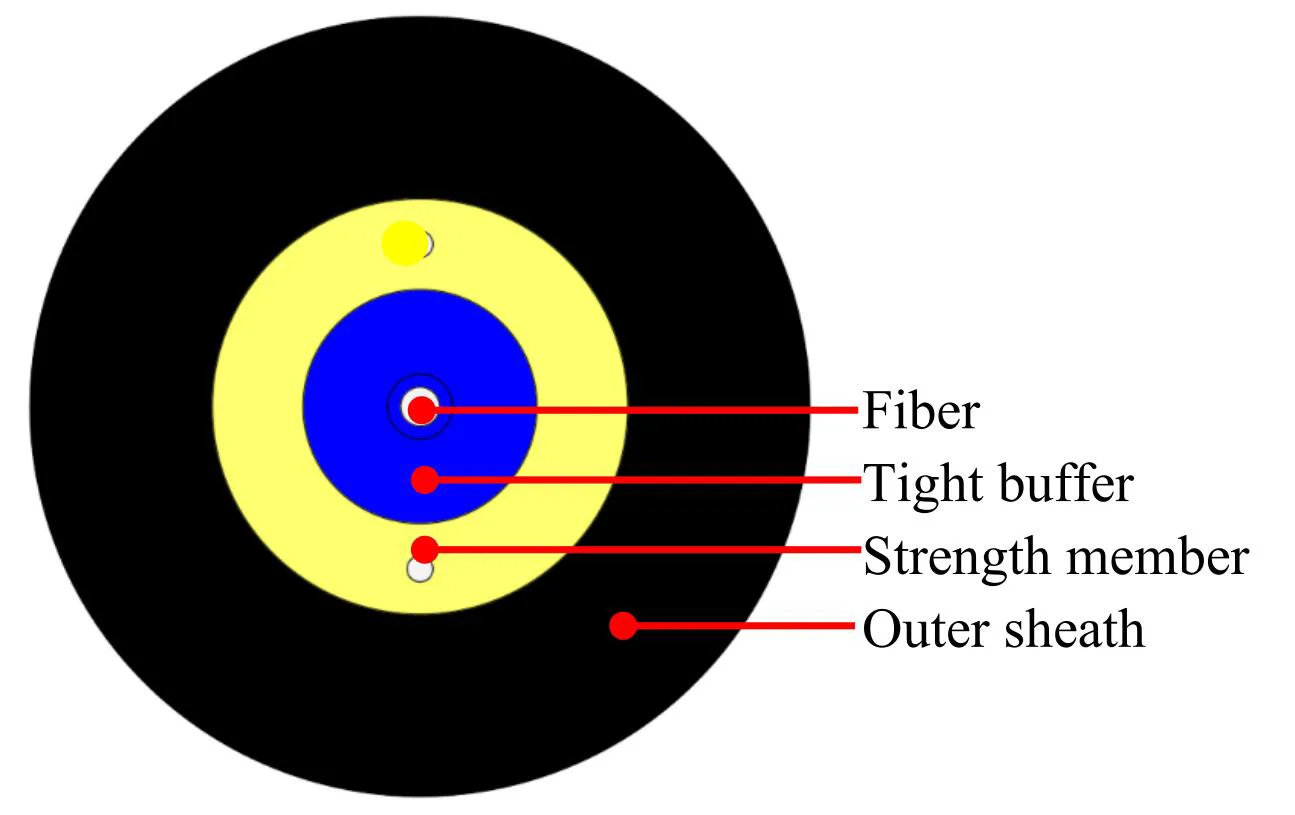

Конструкција каблова:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Предмети		Спецификације
Чврста пуферска влакна	Број влакана	1
	Тип влакана	Г.657А1
	Боја влакана	Плава
	Материјал	ЛСЗХ
	Пречник	Φ0,9 ± 0,05 мм
	Тигхт пуффер Цолор	Бела
Члан снаге	Материјал	Полиестерско предиво
Спољашњи омотач	Материјал	ЛСЗХ
	Пречник	Φ3,0 ± 0,2 мм
	Боја спољашњег омотача	Жута
Ознака мастила	Боја	Црно

Карактеристике влакана:

Све карактеристике кабловског влакна (влакна готовог кабла) морају бити најмање у складу са ИТУ-Т Препоруком Г.657А1 и биће следеће.

Ставка	Спецификација
Тип влакана	Сингле моде
Влакнасти материјал	Допед силицијум
Коефицијент слабљења @ 1310 нм @ 1383нм @ 1460нм @ 1550 нм @ 1625нм	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Таласна дужина пресека кабла	≤ 1260 нм
Таласна дужина нулте дисперзије	1300 ~ 1324 нм
Нагиб нулте дисперзије	≤ 0,092 пс/(нм².км)
ПМД @ 1550 нм	≤0,1 пс/км^1/2
Хроматска дисперзија @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. км) ≤5,3 пс/(нм. км) ≤18,0 пс/(нм. км) ≤22 пс/(нм. км)
Пречник поља мода @ 1310 нм	8,8±0,4ум
Грешка у концентричности језгра/плака	≤ 0,5 ум
Пречник облоге	125,0 ± 0,7 ум
Некружност облоге	≤5%
Пречник примарног премаза	242 ± 7 ум
Концентричност Примарни премаз / премаз	≤10 µм
Некружност премаза	≤0,7%
Слабљење са губитком савијања кабла 1 окрет 1 радијус 10 мм 10 окрета 1 радијус 15 мм	1550нм ≤Δ0.75дБ/км 1625нм ≤Δ1.5дБ/км 1550нм ≤Δ0.25дБ/км 1625нм ≤Δ1.0дБ/км

Производња и контрола квалитета

Сваки Ориенталфибер 3мм округли кабл СЦ/АПЦ-СЦ/УПЦ патцх каблови пролазе 100% фабричко тестирање, укључујући верификацију губитка уметања и повратног губитка. Као кинеска фабрика са структурираним производним процесима, Ориенталфибер се фокусира на одржавање доследног квалитета у серијама, што је важно за велике набавке и инжењерске пројекте.

О производној снази Ориенталфибер

Јиангсу Ксубен Пхотоелецтриц Тецхнологи Цо., Лтд је група компанија са четири фабрике, која покрива унутрашње каблове са оптичким влакнима, спољне каблове, ОДН оптичке компоненте и опрему за оптичку мрежу. Укупна производна површина достиже 15.000 квадратних метара, са годишњом вредношћу производње од 20 милиона УСД.

Компанија пружа комплетна оптичка мрежна решења за телекомуникационе оператере, системе емитовања и индустријске комуникационе пројекте. Производи се широко користе у електроенергетским системима, железничком транзиту, аутопутевима и инфраструктурним мрежама великих размера.

Са ИСО9001 системом управљања квалитетом и ИСО45001 сертификатом о здрављу и безбедности на раду, компанија одржава стандардизоване процесе производње и контроле квалитета. Ориенталфибер 3мм округли кабл СЦ/АПЦ-СЦ/УПЦ патцх каблови се испоручују на домаћем и међународном тржишту, подржавајући различите средње и велике инжењерске пројекте.

ФАК

Која је разлика између СЦ/АПЦ и СЦ/УПЦ конектора?

СЦ/АПЦ конектори имају нагнуту крајњу страну (обично 8 степени) што смањује рефлексију уназад, што их чини погодним за високо прецизне оптичке системе. СЦ/УПЦ конектори имају равну полирану површину и обично се користе у општим мрежним везама.

Може ли се дужина кабла прилагодити?

Да, Ориенталфибер 3мм округли кабл СЦ/АПЦ-СЦ/УПЦ патцх каблови подржавају прилагођене дужине како би одговарале различитим захтевима инсталације.

Да ли је овај патцх кабл погодан за унутрашње окружење?

Да, материјал јакне ЛСЗХ чини га погодним за унутрашњу употребу, посебно у окружењима где је потребна сигурност од пожара и ниска емисија дима.

Колико пута се конектор може поново користити?

Конектор подржава више од 800 циклуса парења у нормалним условима коришћења, одржавајући стабилне оптичке перформансе.
