Сав диелектрични самоносиви АДСС ваздушни оптички кабл

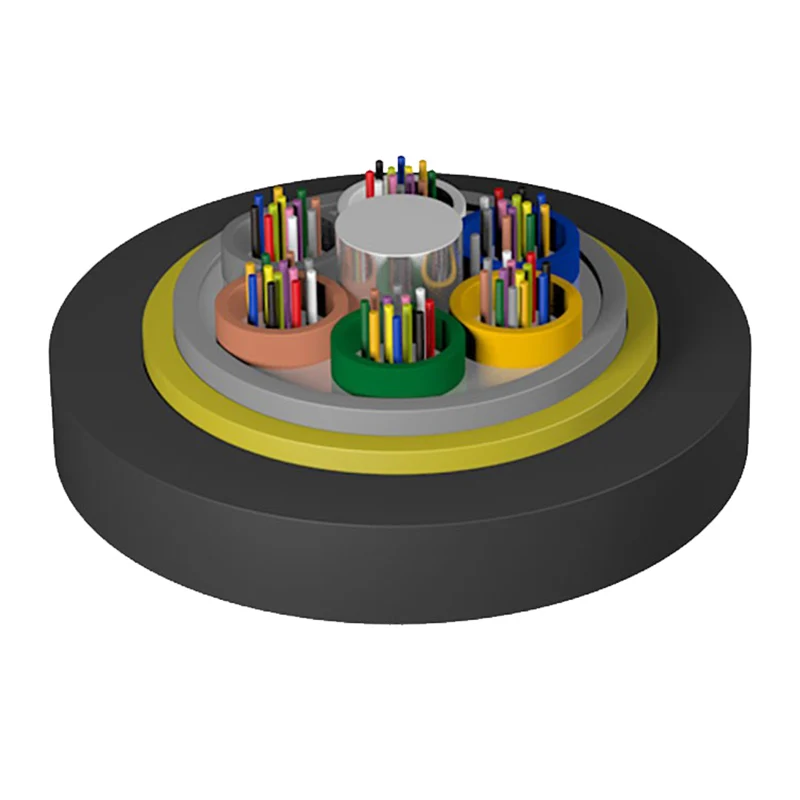

Сви диелектрични самоносиви АДСС ваздушни оптички каблови имају лабаву структуру слоја цеви, а оптичко влакно од 250 μм је обложено лабавом цеви од материјала високог модула, а лабава цев је испуњена водоотпорним једињењем. Лабава цев (и конопац за пуњење) се увијају око неметалне централне арматурне језгре (ФРП) да би се формирала компактна кабловска језгра, а јаз у језгру кабла је испуњен машћу која блокира воду. Језгро кабла се екструдира са унутрашњим омотачем од полиетилена (ПЕ), затим се прекрива арамидом ради појачања и на крају екструдира спољним омотачем од полиетилена (ПЕ) или спољашњим омотачем за електрично праћење (АТ).

Пошаљи упит

Опис производа

Инжењерска изврсност и фондација за производњу

Производња наСав диелектрични самоносиви АДСС ваздушни оптички каблје усредсређен на дух занатства. Наша група управља са четири специјализована објекта — покривајући унутрашње/спољне каблове, ОДН компоненте и мрежну опрему — обезбеђујући да свака компонента испуњава ригорозне међународне стандарде.

Сертификовани квалитет: Наши производни процеси су сукцесивно добијали ИСО9001 и ИСО45001 сертификате.
Глобално признање: Ориенталфибер производи нашироко користе телеком оператери и радио/телевизијска индустрија широм света, доказујући њихову поузданост у великим инжењерским пројектима.

Основна техничка структура

ТхеСав диелектрични самоносиви АДСС ваздушни оптички каблкористи софистицирану структуру лабавог слоја цеви. Овај дизајн осигурава да су оптичка влакна од 250 μм заштићена унутар високомодулних цеви испуњених специјализованом водоотпорном смешом.

Снажни члан: Неметално ФРП (пластика ојачана влакнима) средишња језгра спречава електромагнетну индукцију.
Блокирање воде: Језгро кабла је напуњено машћу која блокира воду како би се спречило продирање влаге.
Ојачање: Арамидна предива високе чврстоће се примењују како би се обезбедила неопходна напетост за ваздушне инсталације великог распона.
Спољна заштита: У зависности од интензитета електричног поља, нудимо спољни омотач од полиетилена (ПЕ) или анти-трацкинг (АТ).

Перспектива набавке: Решавање изазова повезивања

1. Инсталација и ефикасност линије под напоном

Главна болна тачка за постављање мреже су трошкови нестанка струје. ТхеСав диелектрични самоносиви АДСС ваздушни оптички каблизОриенталфиберможе се инсталирати без искључивања струје, значајно смањујући застоје у раду и трошкове рада за добављаче комуналних услуга.

2. Отпорност на животну средину и механичка чврстоћа

Са максималним распоном који прелази 1000м, овај кабл је дизајниран да издржи велика оптерећења ледом и велике брзине ветра. Његова лагана конструкција смањује механичко оптерећење постојећих стубова и носача, осигуравајући да структурални интегритет далековода остане нетакнут.

3. Високонапонска компатибилност и дуговечност

ТхеСав диелектрични самоносиви АДСС ваздушни оптички каблје посебно пројектован за окружења високог напона. За водове од 110 кВ и 220 кВ, употреба нашег АТ (анти-трацкинг) омотача спречава електричну ерозију, подржавајући пројектовани животни век од преко 30 година.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Тецхницал Параметерс

Реф. Оутер Диаметер (мм)	Реф. Тежина (кг/км)		Рец. Дневна макс. Воркинг Тенсион (кН)	Максимална дозвољена радна напетост (кН)	Бреак Стренгтх (кН)	Снажни члан ЦСА (мм2)	Модул еластичности (кН/мм2)	Коефицијент топлотне експанзије ×10-6/К	Погодан распон (НЕСЦ стандард, м)
Реф. Оутер Диаметер (мм)	ПЕ Схеатх	АТ Схеатх	Рец. Дневна макс. Воркинг Тенсион (кН)	Максимална дозвољена радна напетост (кН)	Бреак Стренгтх (кН)	Снажни члан ЦСА (мм2)	Модул еластичности (кН/мм2)	Коефицијент топлотне експанзије ×10-6/К	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Температура складиштења / рада: -40℃-+70℃

Оптицал Цхарацтеристицс

Тип оптичког влакна	(+20℃)				пропусни опсег		нумерички отвор бленде	Прекините таласну дужину оптичког кабла
Тип оптичког влакна	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	нумерички отвор бленде	Прекините таласну дужину оптичког кабла
Г.652	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
Г.655	---	---	≤0.40дБ/км	≤0.23дБ/км	---	---	---	≤1450нм
50/125µм	≤3.3дБ/км	≤1.2дБ/км	---	---	≥500МХз·км	≥500МХз·км	0,200±0,015 НА	---
62,5/125µм	≤3.5дБ/км	≤1.2дБ/км	---	---	≥200МХз·км	≥500МХз·км	0,275±0,015 НА	---

Напомена:

а. Само део АДСС каблова је наведен у табели, АДСС каблови са другим распонима могу бити на упит код продаваца.

б. Спецификације у табели су добијене под условом да нема висинске разлике и да је уградни прогиб 1%

ц. Број влакана је од 2 до 72, идентификација влакана је у складу са националним стандардом

Примена: Самоносећа антена

Кључне карактеристике и перформансе

Оптималне димензије: Мали пречници каблова смањују утицај фактора околине као што су ветар и лед.

Супериорна својства затезања: Прецизна количина арамидног предива се израчунава за сваки пројекат како би се испунили специфични захтеви за распон.

Усклађеност: Наш АДСС кабл је у потпуности усклађен са стандардима ИЕЕЕ 1222 и ИЕЦ 60794-1.

Термичка стабилност: Одржава одличне перформансе у широком опсегу радних температура.

Стратешке апликације

Потпуно диелектрични самоносиви АДСС ваздушни оптички кабл је пожељан избор за:

Телекомуникације: магистралне линије и пренос података локалне мреже.

Електропривреда: високонапонски далеководи различитих нивоа (10кВ до 220кВ).

Индустријска инфраструктура: предње везе у електричној енергији, железничком транзиту и аутопутевима.

Често постављана питања (ФАК)

П: Како се одређује материјал спољашњег омотача за различите напонске нивое?

О: За далеководе од 10кВ и 35кВ обично се користи плашт од полиетилена (ПЕ). За водове од 110 кВ и 220 кВ израчунавамо јачину електричног поља на тачки вешања и користимо АТ (анти-трацкинг) спољашњи омотач да спречимо деградацију.

П: Која је могућност максималног распона Ориенталфибер АДСС каблова?

О: Док распони варирају у зависности од захтева пројекта, потпуно диелектрични самоносиви АДСС ваздушни оптички кабл може бити дизајниран за распоне веће од 1000м.

П: Може ли се овај кабл користити на постојећим енергетским торњевима?

О: Да. Пошто је лаган и неметални, идеалан је за додавање комуникационих могућности постојећој инфраструктури за дистрибуцију и пренос енергије без додавања значајне тежине.
