Слика 8 оптички кабл влакана

Структура слике 8 оптичког кабла је да се оптичко влакно од 250 уМ стави у лабаву цев са високим модулусним материјалом, а лабава цев је испуњена водоотпорним једињењем. Центар кабла је језгра металне ојачања, а лабава цев (и уже за пуњење) искривљена је око централне појачаве језгре да би се формирала компактни кружни језгро каблова. Језгра кабла је уздужно омотана слојем пластичне алуминијумске траке (АПЛ) и интегрисана са челичним жичаним практичарима у полиетиленски омотач у облику 8 у облику слова 8.

Пошаљи упит

Опис производа

Карактеристике

Гранична челична жица има изузетно високу затезну чврстоћу, која олакшава самоподршку надземно полагање и смањује трошкове инсталације.

Добре машине и температурне перформансе

Лоосе цев материјал има добру отпорност на хидролизу и велику снагу

Специјално једињење за пуњење цеви Осигурати критичну заштиту влакана

Узимају се следеће мере за осигуравање кабловског водонепропуса:

-Стечка жица која се користи као члан централне снаге

-Просељавање цеви, једињење

-100% кабловска језгра

- баријера влаге

Стандарди

ГИТЦ8А кабл је у складу са стандардом ИД / Т 1155 као и ИЕЦ 60794-1.

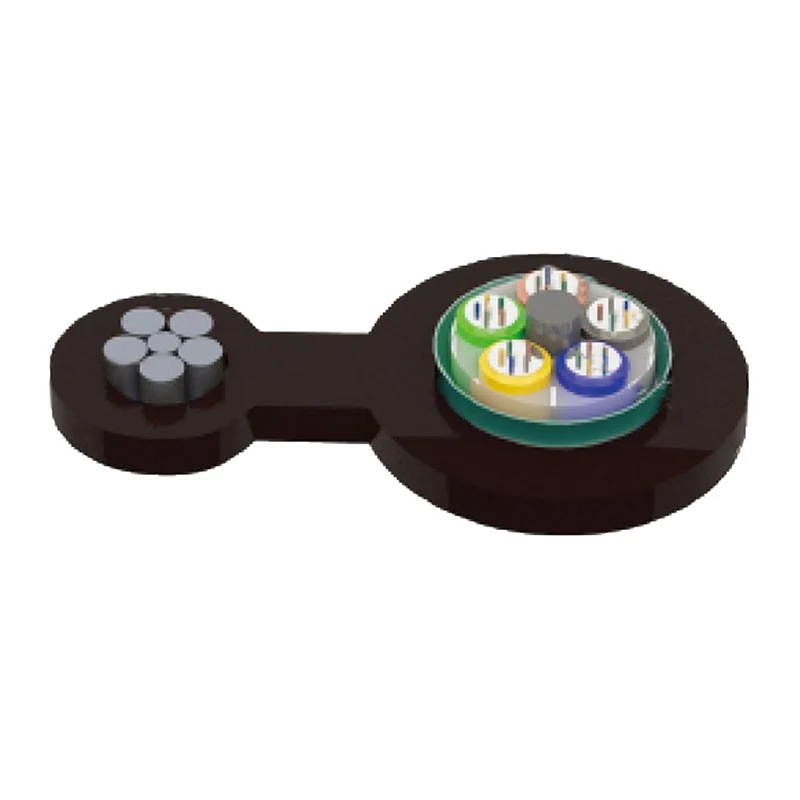

Цртеж структуре

1. Славе жице

2 ПЕ омотач

3. влакна

4. Једињење цеви за пуњење

5. лабава цев

6. Једињење каблова за пуњење

7. Члан централне снаге

8. АПЛ

9. ПЕ омотач

Figure 8 Fiber Optic Cable

Технички параметри

Тип кабла (Повећана 2 влакна)	Гроф влакана	Цеви	Пунила	Тежина кабла (Реф) (кг / км)	Затезна чврстоћа Дуго / краткорочно (Н)	Отпорност на дробљење Дуго / краткорочно (Н / 100мм)	Радијус савијања Статички / динамички (мм)
ГИТЦ8А-2 ~ 6КСН	2 ~ 6	1	4	158	Према пречнику жичане жице гласника	300/1000	10д / 20д
ГИТЦ8А-8 ~ 12КСН	8 ~ 12	2	3	158
ГИТЦ8А-14 ~ 18КСН	14 ~ 18	3	2	158
ГИТЦ8А-20 ~ 24КСН	20 ~ 24	4	1	158
ГИТЦ8А-26 ~ 30КСН	26 ~ 30	5	0	158
ГИТЦ8А-32 ~ 36КСН	32 ~ 36	6	0	167
ГИТЦ8А-38 ~ 48КСН	38 ~ 48	4	1	172
ГИТЦ8А-50 ~ 60КСН	50 ~ 60	5	0	172

Складиштење / радну температуру: -40 ℃ - + 70 ℃

Оптичке карактеристике

Тип влакана	Пригушење (+ 20 ℃)				Ширина појаса		Нумеричко отвор бленде	Кабловски прекид таласне дужине λцц
Тип влакана	@ 850нм	@ 1300нм	@ 1310нм	@ 1550нм	@ 850нм	@ 1300нм	Нумеричко отвор бленде	Кабловски прекид таласне дужине λцц
Г.652	----	----	≤0.36дб / км	≤0.22дб / км	----	----	----	≤1260нм
Г.655	----	----	≤0.40дб / км	≤0.23дб / км	----	----	----	≤1450НМ
50/125 уМ	≤3.3дб / км	≤1.2дб / км	----	----	≥500МХз · КМ	≥500МХз · КМ	0.200 ± 0,015 већ	----
62,5 / 125 уМ	≤3.5дб / км	≤1.2дб / км	----	----	≥200МХз · км	≥500МХз · КМ	0.275 ± 0.015 већ	----

Напомена:

а. Суфикс кн означава тип влакана

б. Аранжмани у боји влакана и цеви наведени су у табели идентификације боје

ц. Кабл не би смео да складишти у спољној средини више од 6 месеци како би се кабловски добри добру државу

Примена: Аеродром за самоподршку

Figure 8 Fiber Optic Cable
