Оптички кабл равних влакних влакана

Равна влакна за оптички кабл влакана користи оптичку врпцу влакана као медиј оптичког преноса, прекривена слојем арамида као јединице ојачана на снази и екструдирана слојем поливинил хлорида (ПВЦ) или ниског дима нула-халогена (ЛСЗХ, ниско-дим, апарат без халогена, алогена).

Пошаљи упит

Опис производа

Карактеристике

Дизајн високог интегрисаног влакана

Елемент армамидног арматуре даје каблу одличну затезну чврстоћу

Спољни материјал је отпоран на корозију, водоотпоран, отпоран на УВ, ретардант и еколошки прихватљив.

Апликације

Дистрибуција каблова у затвореном простору

Међусобно повезивање између инструмената, опреме за комуникације

ПатцхЦорд и Пигтаил

Стандарди

Придржавајте се Стандард ИД / Т 1258.5, ИЦЕА-596, ГР-409, ИЕЦ 60794-2-30, итд. И ПВЦ кабл испуњава захтеве УЛЦ одобрења ОФНР-а и ОФНП: Различите ЛСЗХ јакна Меет ИЕЦ 60332-1ОР ИЕЦ 60332-1ОР ИЕЦ 60332-1Ц.

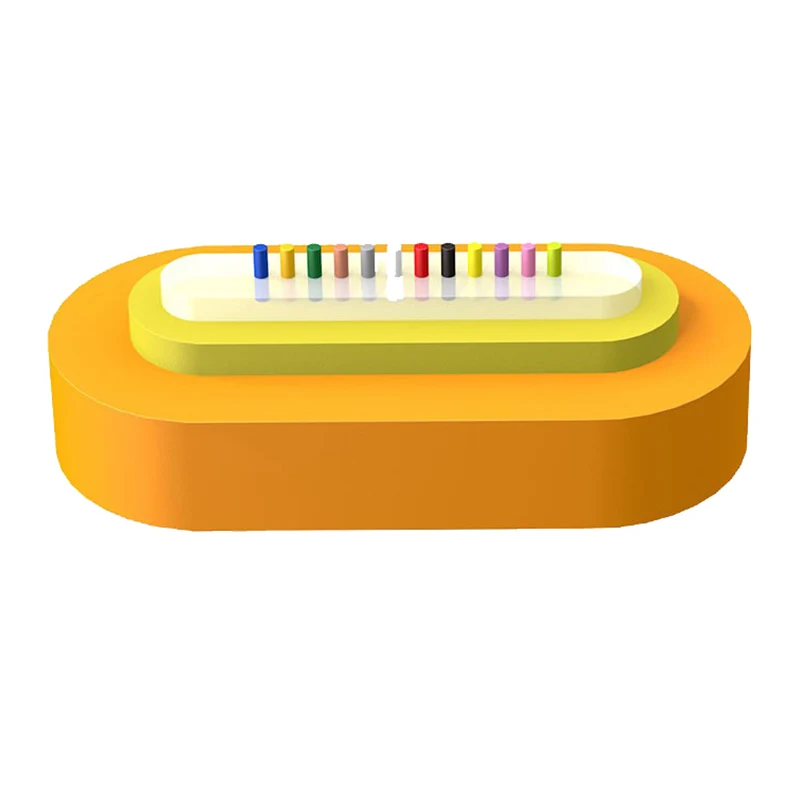

Цртеж структуре

1. влакна

2 влакнасте врпце

3. Арамидна пређа

4. Јакна

Flat Fiber Ribbon Fiber Optic Cable

Технички параметри

Модел кабла	Гроф влакана	Тежина кабла (Реф) (кг / км)	Затезна чврстоћа Дуго / краткорочно	Отпорност на дробљење Дуго / краткорочно (Н / 100мм)	Радијус савијања Динамично / статично (мм)
4	(3,7 ± 0,3) * (2,3 ± 0,3)	4 врпца влакана	4.7	6.6	80/150	300/1000	25д / 12,5д
6	(4,2 ± 0,4) * (2,5 ± 0,2)	6 влакнасте врпце	5.1	7.3
12	(4,8 ± 034) * (2,3 ± 0,3)	12 влакнасте врпце	5.9	8.0

Оптичке карактеристике

Тип влакана	Пригушење				Одл	Ефективни опсег начина рада	Дужина везе 10 Гбит / С Етхернет	Минимални радијус савијања
Услов	1310 / 1550НМ		850 / 1300НМ		850 / 1300НМ	850нм	850нм	/
Услов	Типична вредност	Максимална вредност	Типична вредност	Максимална вредност	850 / 1300НМ	850нм	850нм	/
Јединица	ДБ / км	ДБ / км	ДБ / км	ДБ / км	Мхз.км	Мхз.км	m	мм
Г652Д	0,36 / 0,22	0,5 / 0.4	----	----	----	----	----	16
Г657А1	0,36 / 0,22	0,5 / 0.4	----	----	----	----	----	10
Г657А2	0,36 / 0,22	0,5 / 0.4	----	----	----	----	----	7.5
50/125	----	----	3.0 / 1.0	3.5 / 1.5	≥500 / 500	----	----	30
62.5 / 125	----	----	3.0 / 1.0	3.5 / 1.5	≥200 / 500	----	----	30
ОМ3	----	----	3.0 / 1.0	3.5 / 1.5	≥1500 / 500	≥2000	≤300	30
ОМ4	----	----	3.0 / 1.0	3.5 / 1.5	≥3500 / 500	≥4700	≤550	30

Транспорт / складиштење / радну температуру: -20 ℃ - + 60 ℃, температура инсталације: -5 ℃ - + 50 ℃ - + 50 ℃

Flat Fiber Ribbon Fiber Optic Cable
