Пре-конектирана оптичка оптичка каблова ГФС-008-028Ц

1. Опште

1.1 Опис

Пре-конектирано оптичко-дистрибутивну кутију као најсавременија опрема за дистрибуцију мрежне мрежне мрежне мреже, пружају брзу и поуздану везу, добру заштиту и управљање ФТТКС мрежом.

ГФС-008-028Ц

1.2 Стандарди се поштују

Понуда производње су дизајниране, произведене и тестиране у складу са стандардима:

1.3 Примена окружења

2 Карактеристике

1. Доња љуска и горњи поклопац заварени су заваривање врућих плоча, што није одвојиво.

2 Материјал: ПП + ГФ.

3. Доказ о влажности, водоотпоран, отпоран на прашину, против старења.

4. Ниво заштите до ИП68.

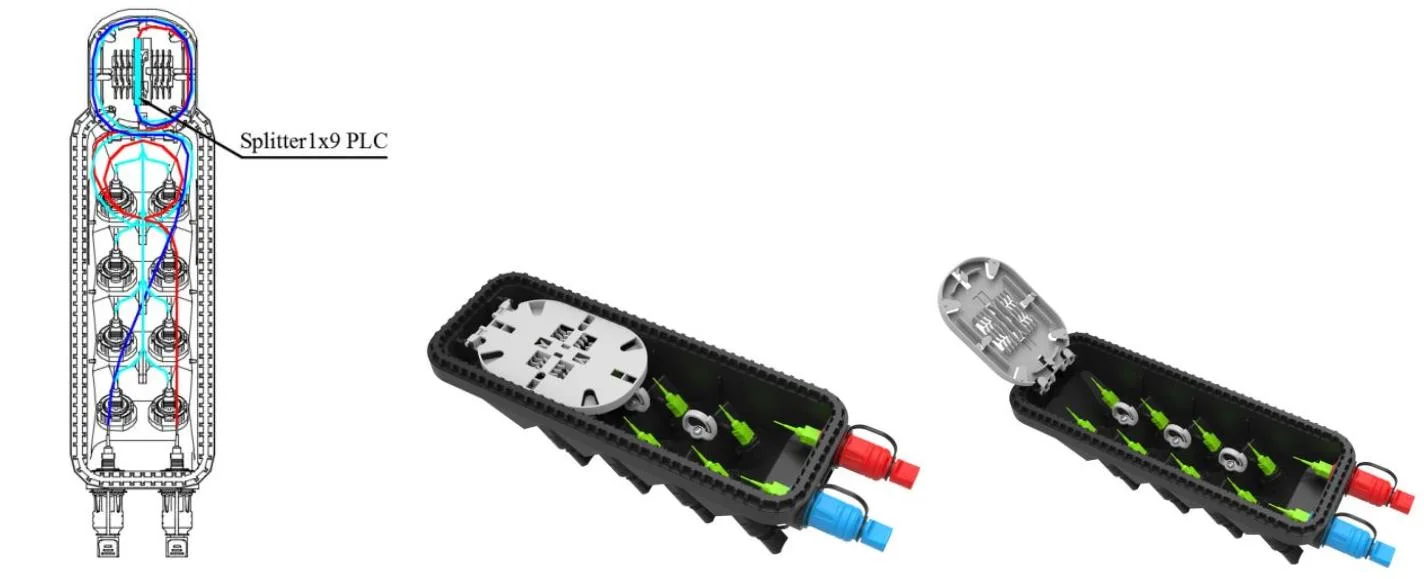

5. Унутрашњост је опремљена 1к2 ФБТ Сплиттер + 1к8 ПЛЦ раздјелника или 1к9 ПЛЦ раздјелника.

6 Метода инсталације: Поласно постављени, дизајнирани са зидним зидним.

3. Спецификације

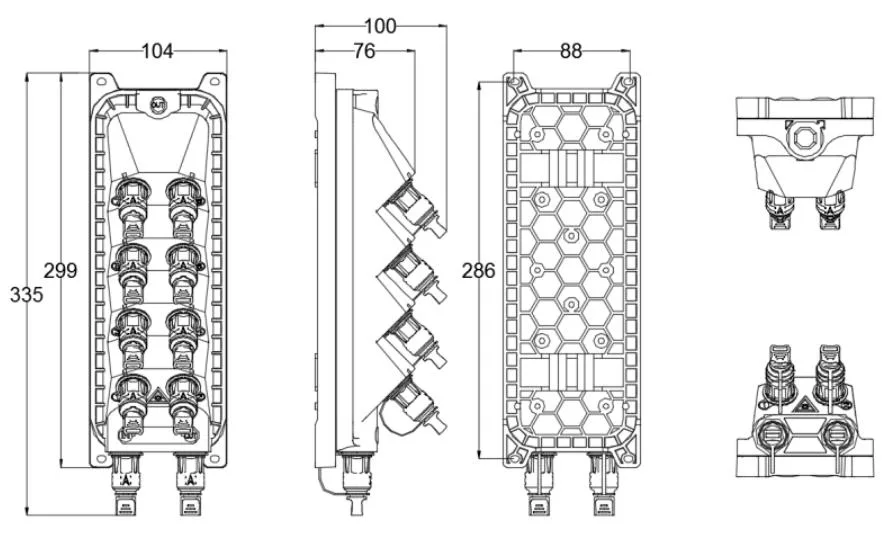

3.1 Механичке спецификације

4. Конфигурација

Главни оптички параметри

Оптички параметри приказани у горњој табели су подразумеване вредности и могу се прилагодити у складу са Захтеви.

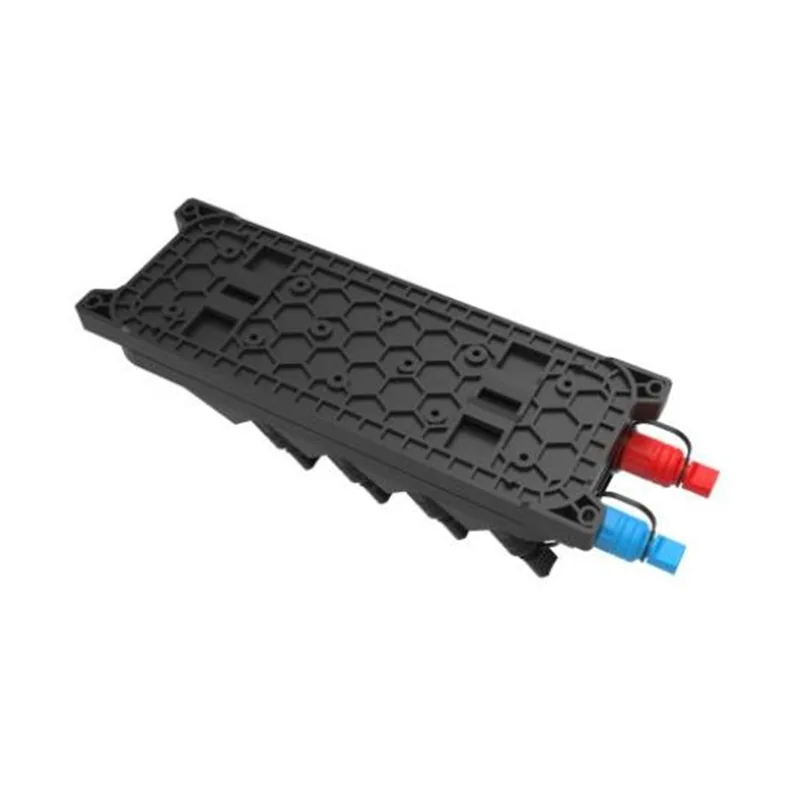

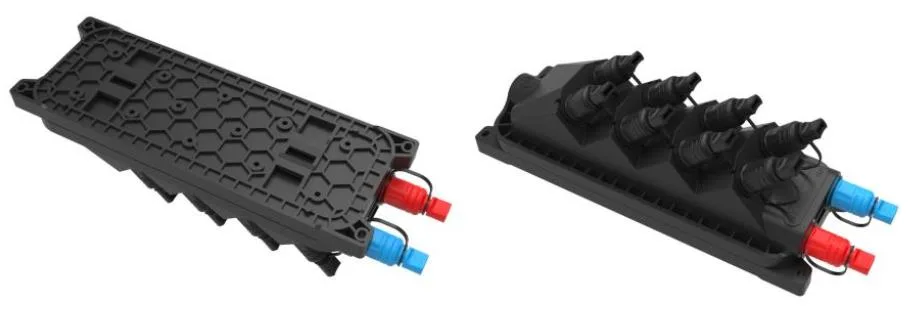

5. Слика производа

5.1 Кабел производа:

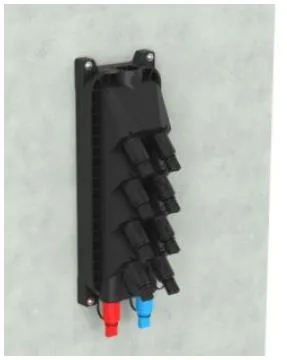

Слика производа ГФС-008-028Ц производа

6 Карактеристике заштите животне средине

Овај производ је у складу са Директивом о заштити животне средине РОХС-а и садржај олова, кадмијума, живе, хексавалентном хром, полиброминираним бифенил (ПББ) и полиброминираним дифенил етром (ПБДЕ) не прелази ограничење.

7. Инсталација

7.1. Инсталација на зиду

Бушите 4 рупе у зид на основу величине у Табели 1, поставите вијак ширења Φ8 * 40, поставите поље да бисте одговарали рупе и користите вијак да бисте причврстили.

Инсталација на зиду

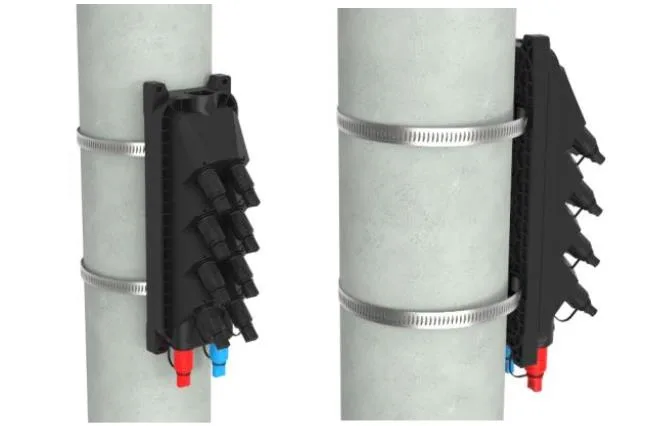

7.2. Пол-монтирана уградња

Поправите 1 сет ступског прстена на телекомуникацију

Подела монтирана инсталација

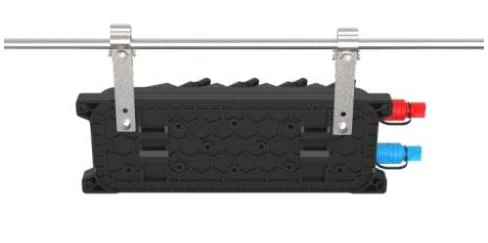

7.3. Надземна структура

Везати се да су два инсталирана на шасији надземних изнад висине на жици, а затим причвршћене, спречите да се случај не испуни.

Надземна структура

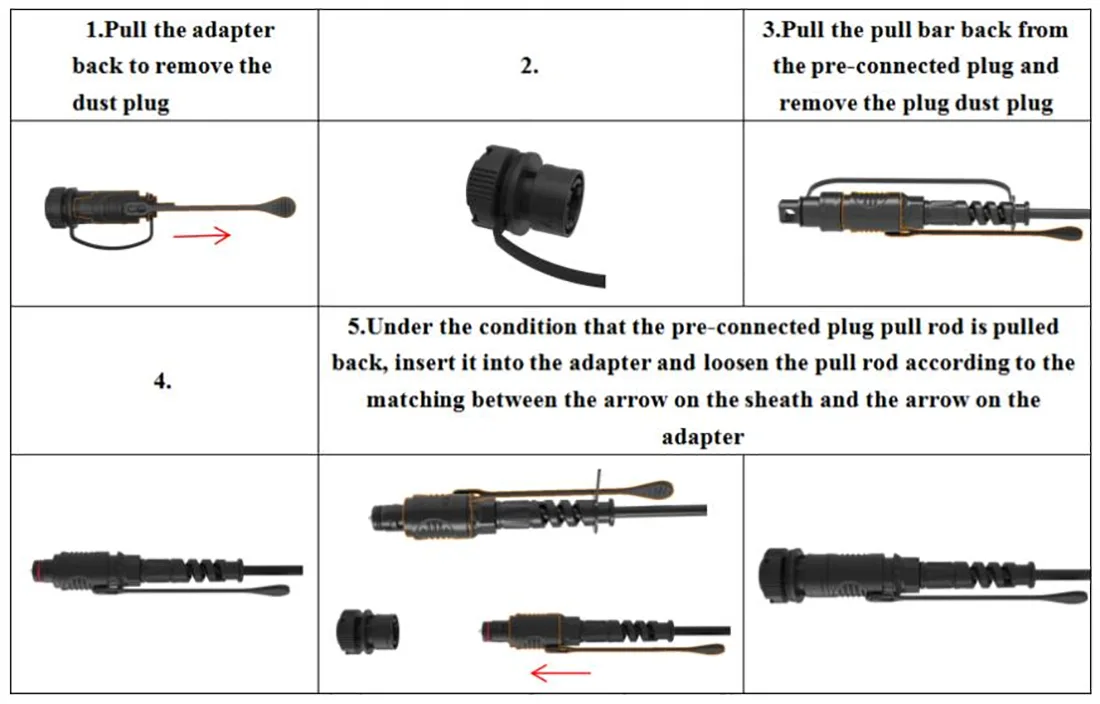

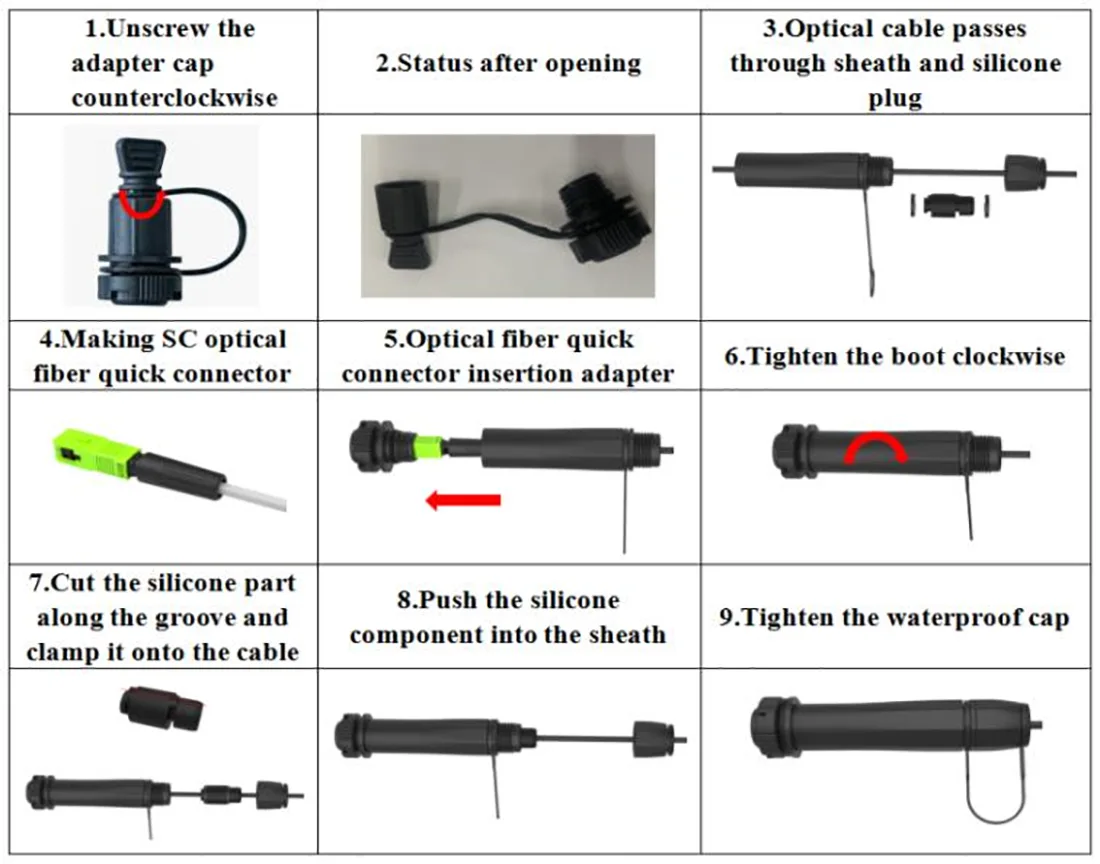

8. Рад конектора

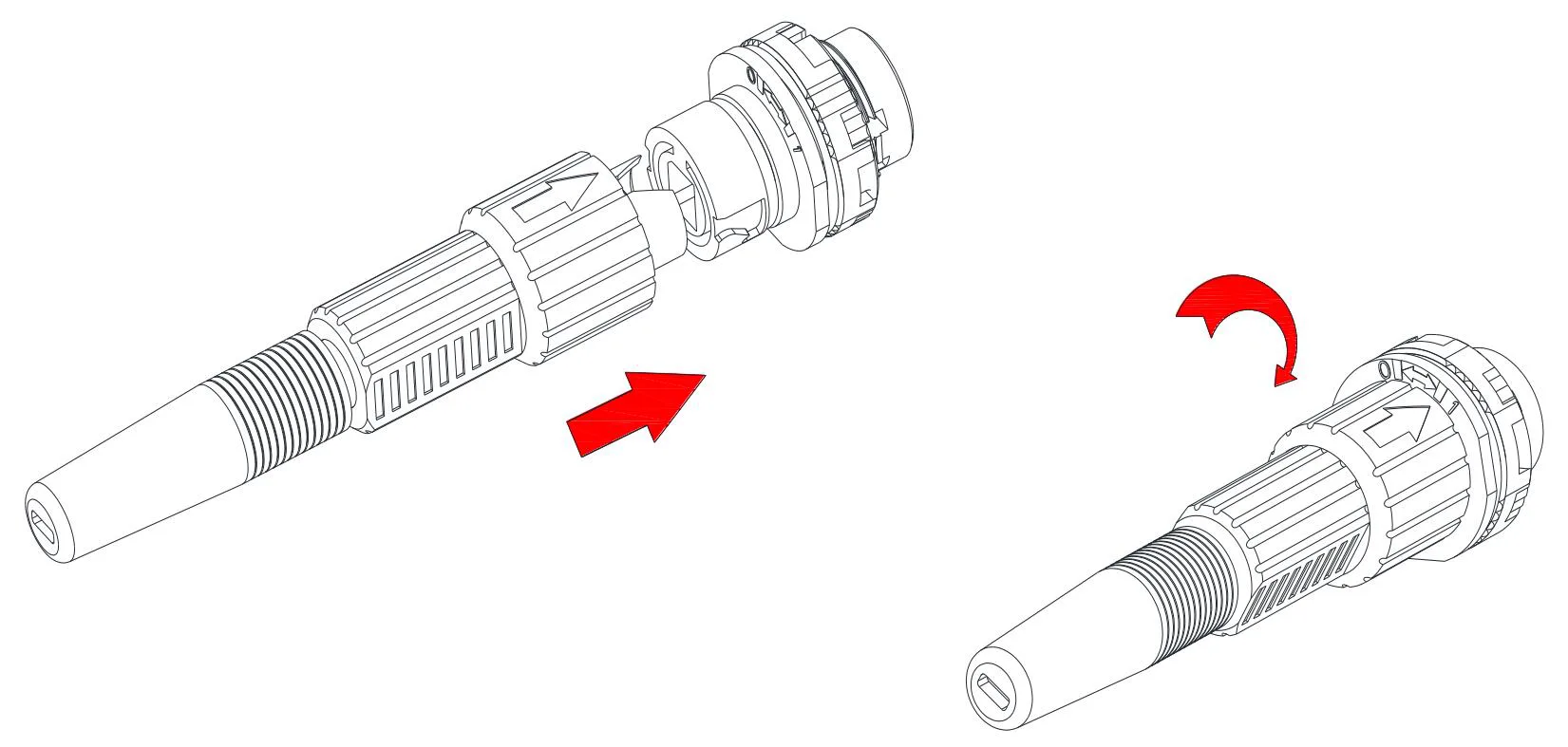

8.1 Претходни адаптер - А (Е)

⚫ Закрените стрелицу делове влакног конектора у смеру супротном од казаљке на сату и извадите капу за прашину.

⚫ Преоритет стрелице са прикључком влакана је горе, уметните конектор влакана у утичницу и затражите стрелицу део у смеру казаљке на сату.

8.2 Пред повезани адаптер - Б (КСЛ)

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платно у смеру казаљке на сату

8.3 Претходни адаптер - Ц

⚫ Гурните клизни прстен на оптичком влакном преформираном утикачу у правцу стрелице да бисте уклонили поклопац прашине; Притисните дугме да бисте извадили поклопац прашине на адаптеру у правцу стрелице.

⚫ Поравнајте тело преформираног утикача са копчема адаптера док се не причврсти. Повежите две прекриваче прашине на исти начин.

⚫ Инсталирани монтажни утикач гура клизни прстен да бисте ослободили копчу, а затим повуците главно тело уназад да бисте је одвојили.

8.4 Претходно повезани адаптер - Д

⚫ Окрените претходни прикључени утикач против казаљке на сату и отворите прекривач и поклопац прашине у правцу стрелице.

⚫ Повежите превезани утикач Д и претходно повезани адаптер Д у правцу стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.5 Претходно повезани адаптер - Е (а)

⚫ Окрените претходни прикључени утикач против у смеру казаљке на сату и отворите превезани прикључни поклопац и прашине у правцу стрелице

⚫ Повежите превезани утикач Е и претходно повезани адаптер е у смеру стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.6 Претходни адаптер -Ф

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платној посуди на сату.

8.7 Пре-повезани адаптер - Г

8.8 Претходно повезани адаптер - Х-1

8.9 Претходни адаптер - Ј-1

9. Пакет
