Пре-конектирана оптичка оптичка каблова ГФС-016-007Ц

1. Опште

1.1 Опис

Пре-конектоторизирана оптичка разводна кутија као најсавременија опрема за дистрибуцију мрежне мрежне мрежне мреже, пружају брзу и поуздану везу, добру заштиту и управљање ФТТКС-ом Мрежа.

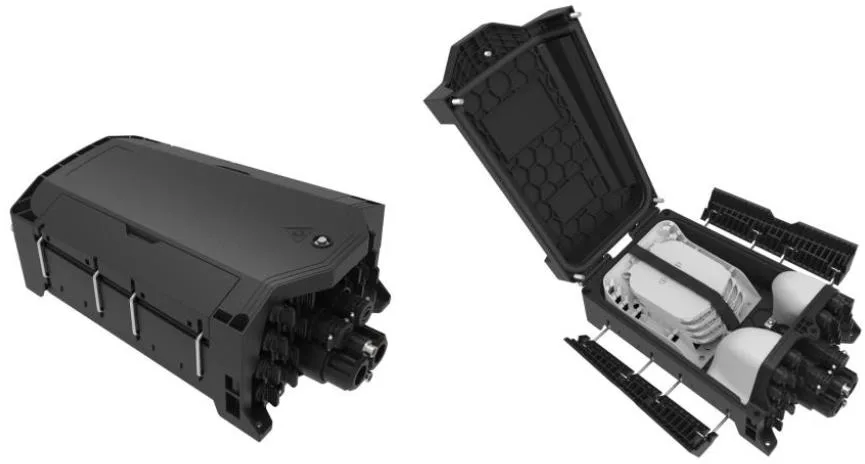

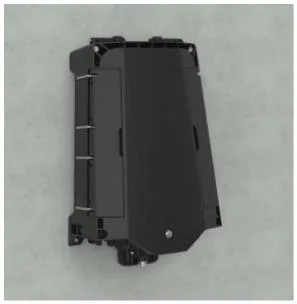

Изглед ГФС-016-007Ц

1.2 Стандарди се поштују

Понуда производње су дизајниране, произведене и тестиране у складу са стандардима:

1.3 Примена окружења

2 Карактеристике

1. Доња љуска и горњи поклопац заварени су заваривање врућих плоча, што није одвојиво.

2 Материјал: ПП + ГФ.

3. Доказ о влажности, водоотпоран, отпоран на прашину, против старења.

4. Ниво заштите до ИП68.

5. 1 Овално унос оптичког кабла, 2 оптичка уноса у кабловима и 16 унапред повезаних адаптера.

6 На располагању су разне врсте ладица за спајање.

7. Метода инсталације: Поласно монтирани, дизајнирани на зидним зидним.

3. Спецификације

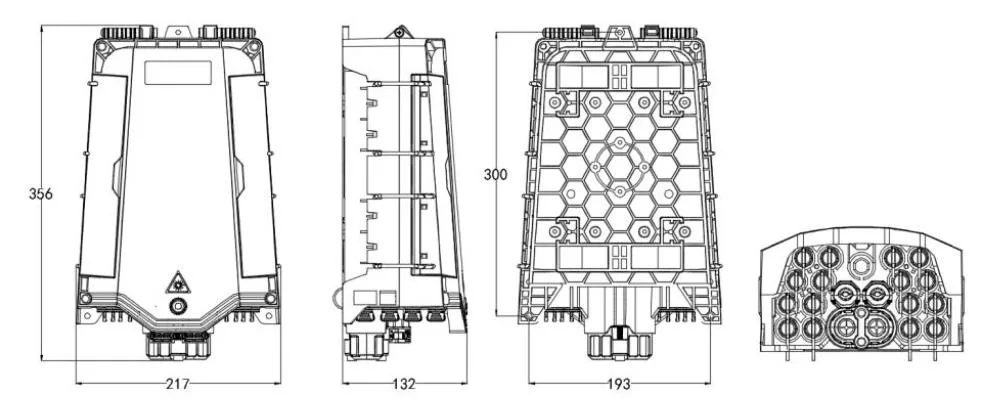

3.1 Механичке спецификације

4. Конфигурација

4.1 Главни оптички параметри

Оптички параметри приказани у горњој табели су подразумеване вредности и могу се прилагодити у складу са захтевима.

5. Слика производа

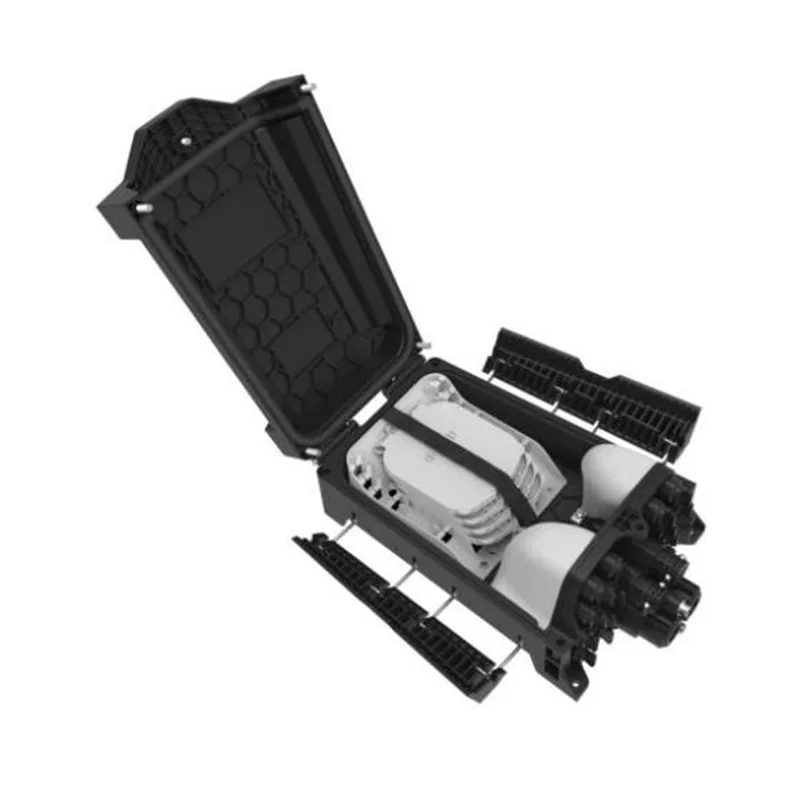

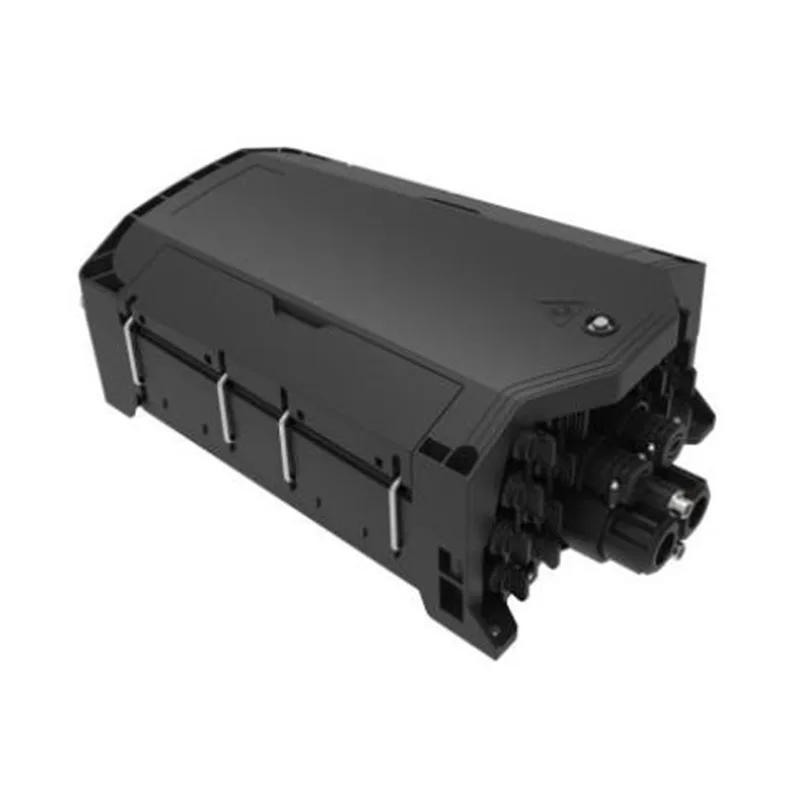

5.1 Кабел производа:

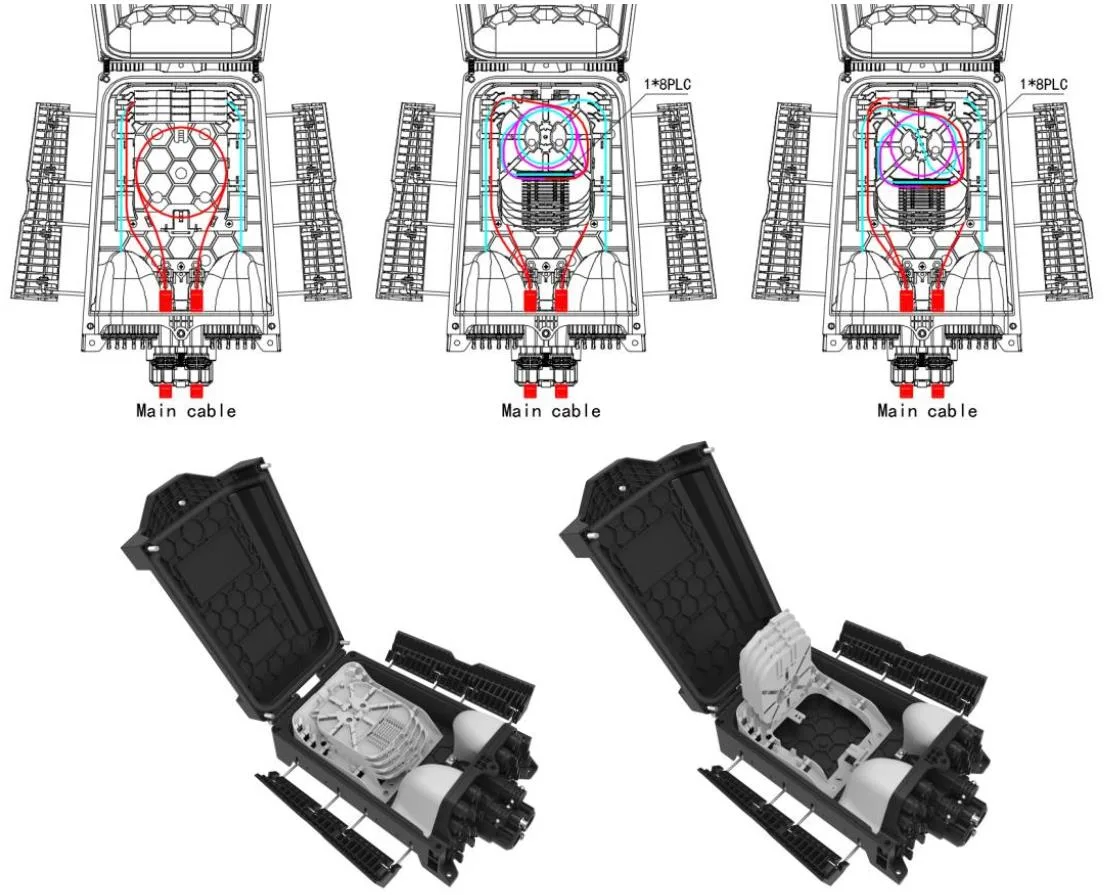

ГФС-016-007Ц дијаграм усмеравања

5.2 ЛАди за спајање

Артикал	Спајање плата	Флаинг Траи Б	ПЛАЋАЊЕ ЛАЧА Ц
Димензије (Х * В * Д, мм)	121 * 101 * 4	125 * 101 * 8	125 * 101 * 8
Нето тежина (кг)	0.017	0.026	0.026
Слика
Боја	Пантоне 428Ц	Пантоне 428Ц	Пантоне 428Ц
Материјал	ПЦ + АБС / АБС	ПЦ + АБС / АБС	ПЦ + АБС / АБС
Капацитет за спајање лежишта (језгре)	12  (1 слој топлоте смањује заштитни рукав)	16  (2 слоја топлоте скупљаних заштитних рукава)	2 (2 слоја топлоте скупљаних заштитних рукава)
Капацитет раздвајања атраи (ПЦС)	/	1  (ПЛЦ 1к2, 1к4, 1к8, 0,9 мм влакна, 60к7к4мм)	2 (ПЛЦ 1к2, 1к4, 1к8, 0,9 мм влакна, 60к7к4мм), 1 (ПЛЦ 1к16, 0,9 мм влакна, 60к12к4мм), 1  (1 * 2 ФБТ, 0,9 мм влакана, Ø3 * 60 мм)
Максимално (рачунари)	8	4	4
Подразумевано (ПЦС)	/	4	/

Напомена:

1. Горе наведени носачи могу се мешати у складу са захтевима.

2 Правила конфигурације: 2А = 1Б = 1Ц Врсте дискова влакана непрекидно се повећавају

5.3 Додатна опрема

Снимање бр.	Име дела	Референтна слика	Јединица	Количина	Намидати
1	Корисници'Муал	/	назива	1	У
2	Извештај о тестирању разводника	/	назива	1	У

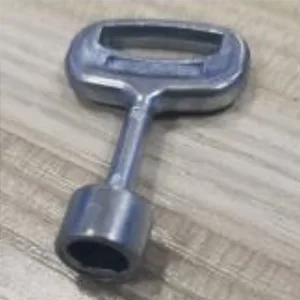

3	Кључ		назива	1	"Д" тип

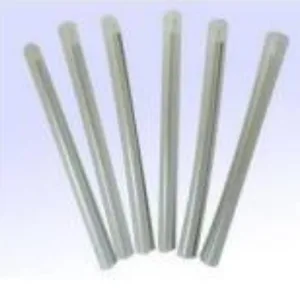

4	Хеат-скупљајући чахура за заштиту		назива	16	Л = 45 мм, опционо као захтев купца

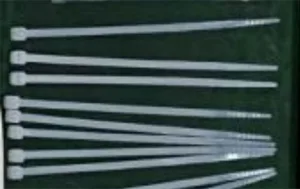

5	Најлонске каблове		назива	10	3к100мм

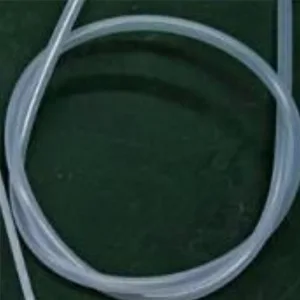

6	Голих цевница за заштиту од влакана		назива	1	Од5мм к 50цм
7	Зидни комплет		сет	1	Опционо као захтев купца. (Проширени пластични утикач Φ8к40мм, пхиллипс вијци за самоиппирање м5к40мм.)

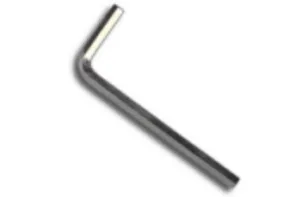

8	М6 Аллен Кеи		назива	1	М6

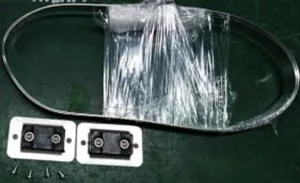

9	Пол-монтирани комплет		сет	1	Опционално као захтев купца
10	Ваздушни сет		сет	1	Опционално као захтев купца

6 Карактеристике заштите животне средине

Овај производ је у складу са Директивом о заштити животне средине РОХС-а и садржај олова, кадмијума, живе, хексавалентном хром, полиброминираним бифенил (ПББ) и полиброминираним дифенил етром (ПБДЕ) не прелази ограничење.

7. Инсталација

7.1. Инсталација на зиду

Бушите 3 рупе у зиду у складу са димензијом у Табели 3.1, поставите утикач за проширењеΦ.5 * 40, поставите поље да бисте одговарали рупе и користите вијке да бисте причврстили.

Инсталација на зиду

7.2. Пол-монтирана уградња

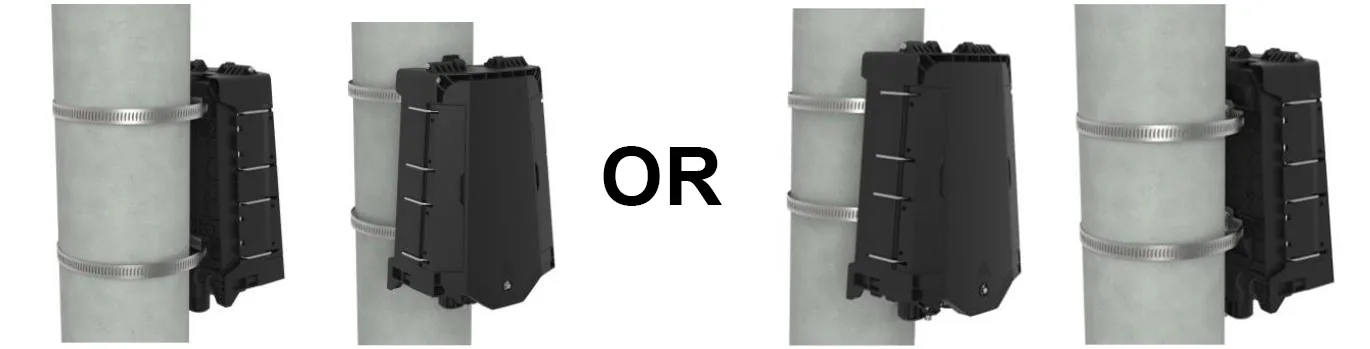

Прођите прстен за обруче кроз утор задње плоче и поправите га на телекомуникационом ступу

Подела монтирана инсталација

7.3 Инсталација на зиду (са кабловским каблама за складиштење кабла)

Везати се да су два инсталирана на шасији надземних изнад висине на жици, а затим причвршћене, спречите да се случај не испуни.

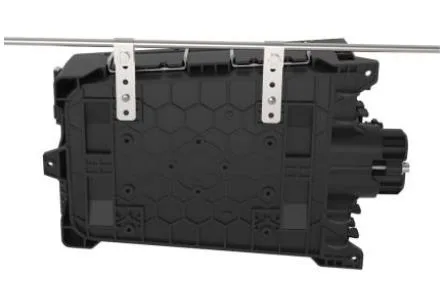

Надземна структура

8. Рад конектора

8.1 Претходни адаптер - А (Е)

⚫ Закрените стрелицу делове влакног конектора у смеру супротном од казаљке на сату и извадите капу за прашину.

⚫ Преоритет стрелице са прикључком влакана је горе, уметните конектор влакана у утичницу и затражите стрелицу део у смеру казаљке на сату.

8.2 Пред повезани адаптер - Б (КСЛ)

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платно у смеру казаљке на сату

8.3 Претходни адаптер - Ц

⚫ Гурните клизни прстен на оптичком влакном преформираном утикачу у правцу стрелице да бисте уклонили поклопац прашине; Притисните дугме да бисте извадили поклопац прашине на адаптеру у правцу стрелице.

⚫ Поравнајте тело преформираног утикача са копчема адаптера док се не причврсти. Повежите две прекриваче прашине на исти начин.

⚫ Инсталирани монтажни утикач гура клизни прстен да бисте ослободили копчу, а затим повуците главно тело уназад да бисте је одвојили.

8.4 Претходно повезани адаптер - Д

⚫ Окрените претходни прикључени утикач против казаљке на сату и отворите прекривач и поклопац прашине у правцу стрелице.

⚫ Повежите превезани утикач Д и претходно повезани адаптер Д у правцу стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.5 Претходно повезани адаптер - Е (а)

⚫ Окрените претходни прикључени утикач против у смеру казаљке на сату и отворите превезани прикључни поклопац и прашине у правцу стрелице

⚫ Повежите превезани утикач Е и претходно повезани адаптер е у смеру стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.6 Претходни адаптер -Ф

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платној посуди на сату.

8.7 Пре-повезани адаптер - Г

9. Пакет

1пц у торби са мехурићом, 480 * 400 мм;

1пц у малој кутији, 365 * 225 * 145 мм, бруто тежина је 2.1кг;

8ком у великој валовитој кутији, 470 * 385 * 615 мм, бруто тежина је 18 кг.
