Пре-конектирана оптичка оптичка каблова ГФС-16ККС

1. Опште

1.1 Опис

Пре-конектирано оптичко-дистрибутивну кутију као најсавременија опрема за дистрибуцију мрежне мрежне мрежне мреже, пружају брзу и поуздану везу, добру заштиту и управљање ФТТКС мрежом.

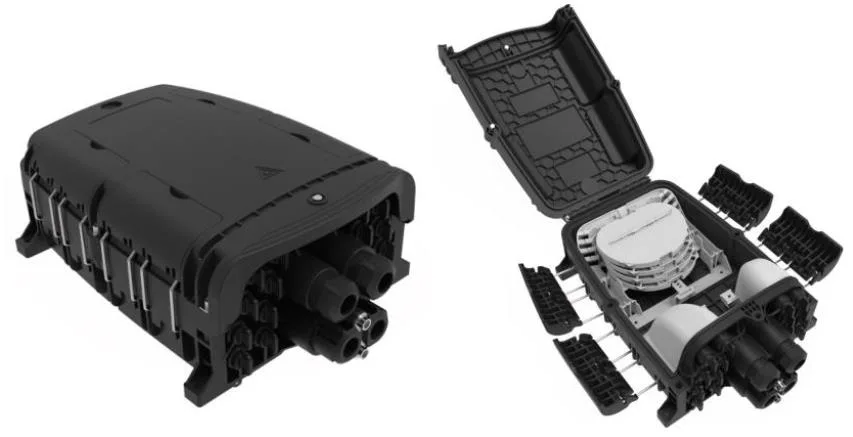

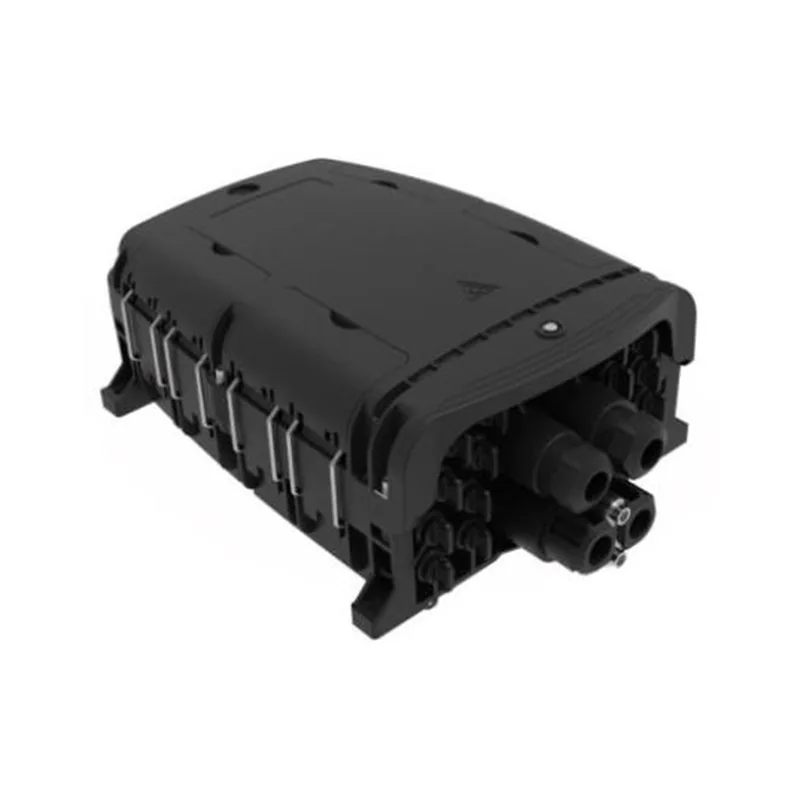

Изглед ГФС-16ККС

1.2 Стандарди се поштују

Понуда производње су дизајниране, произведене и тестиране у складу са стандардима:

1.3 Примена окружења

2 Карактеристике

1. Напредни дизајн структуре, једноставан рад и разумно усмјеравање.

2 Материјал: ПП + ГФ.

3. Доказ о влажности, водоотпоран, отпоран на прашину, против старења.

4. Ниво заштите до ИП68.

5. 1 Овално унос оптичког кабла, 2 оптичка уноса у кабловима и 16 унапред повезаних адаптера.

6 2 Тип ладице за спајање опционо.

7. Метода инсталације: Поласно монтирани, дизајнирани на зидним зидним.

3. Спецификације

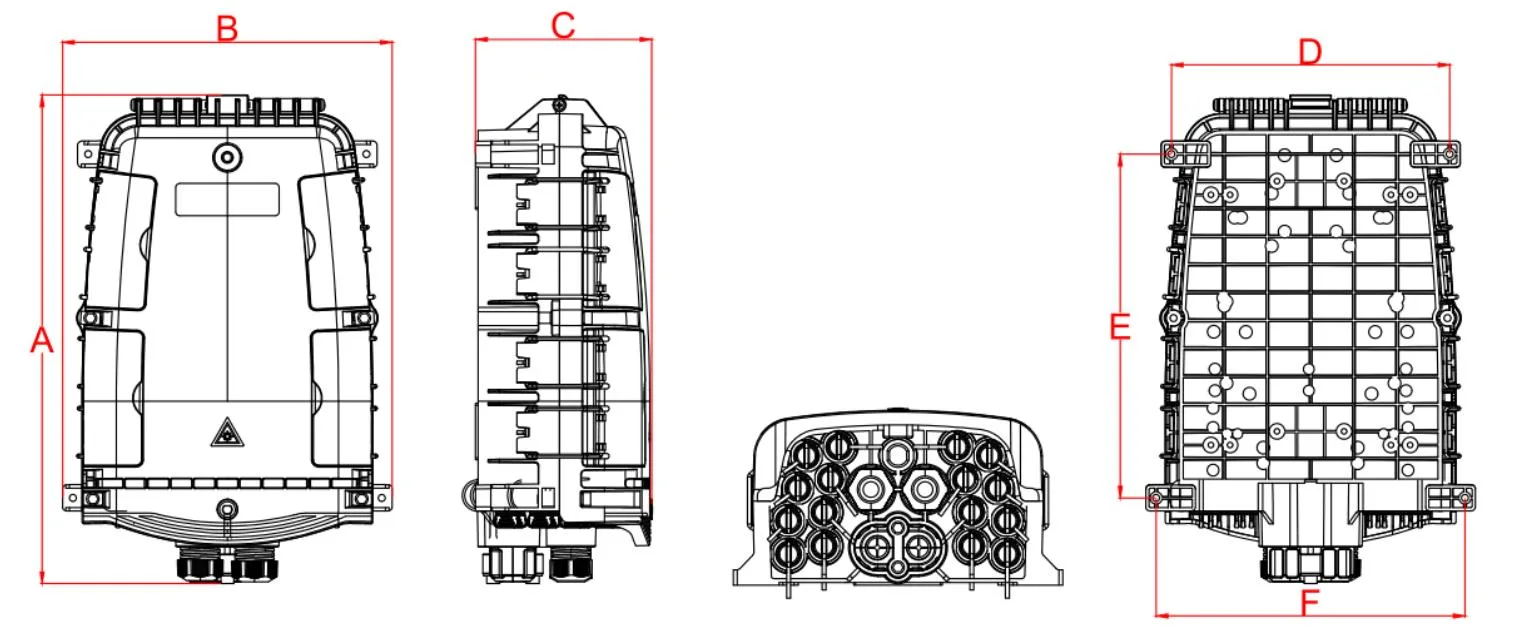

3.1 Механичке спецификације

4. Конфигурација

4.1 Главни оптички параметри

Оптички параметри приказани у горњој табели су подразумеване вредности и могу се прилагодити у складу са захтевима.

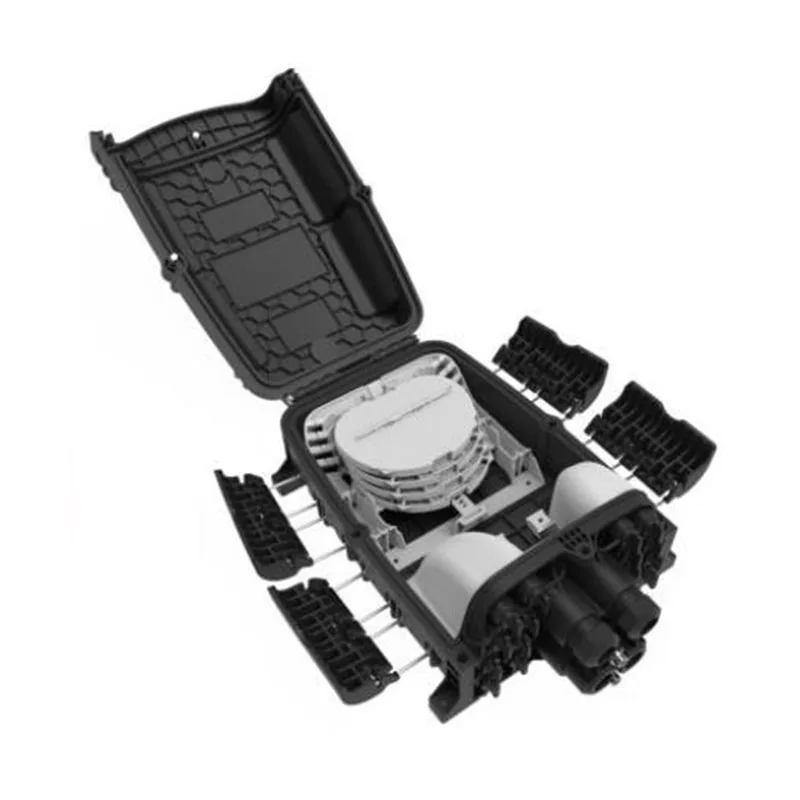

5. Слика производа

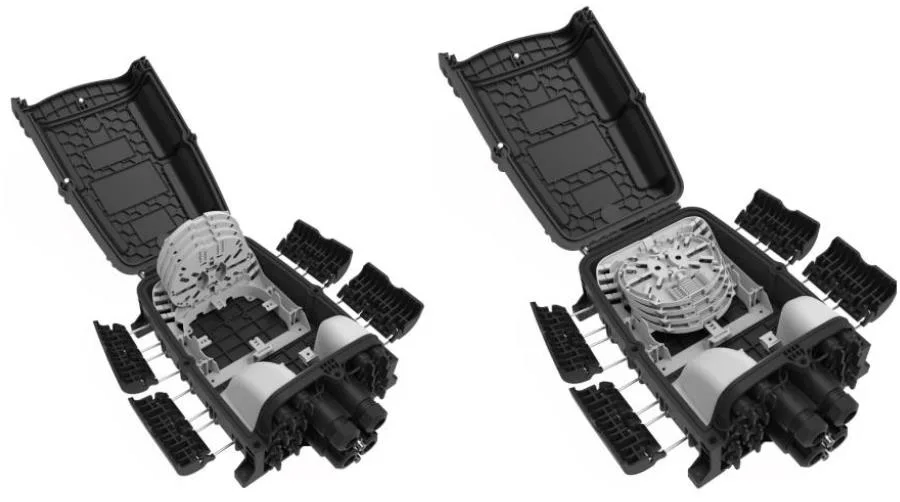

5.1 Кабел производа:

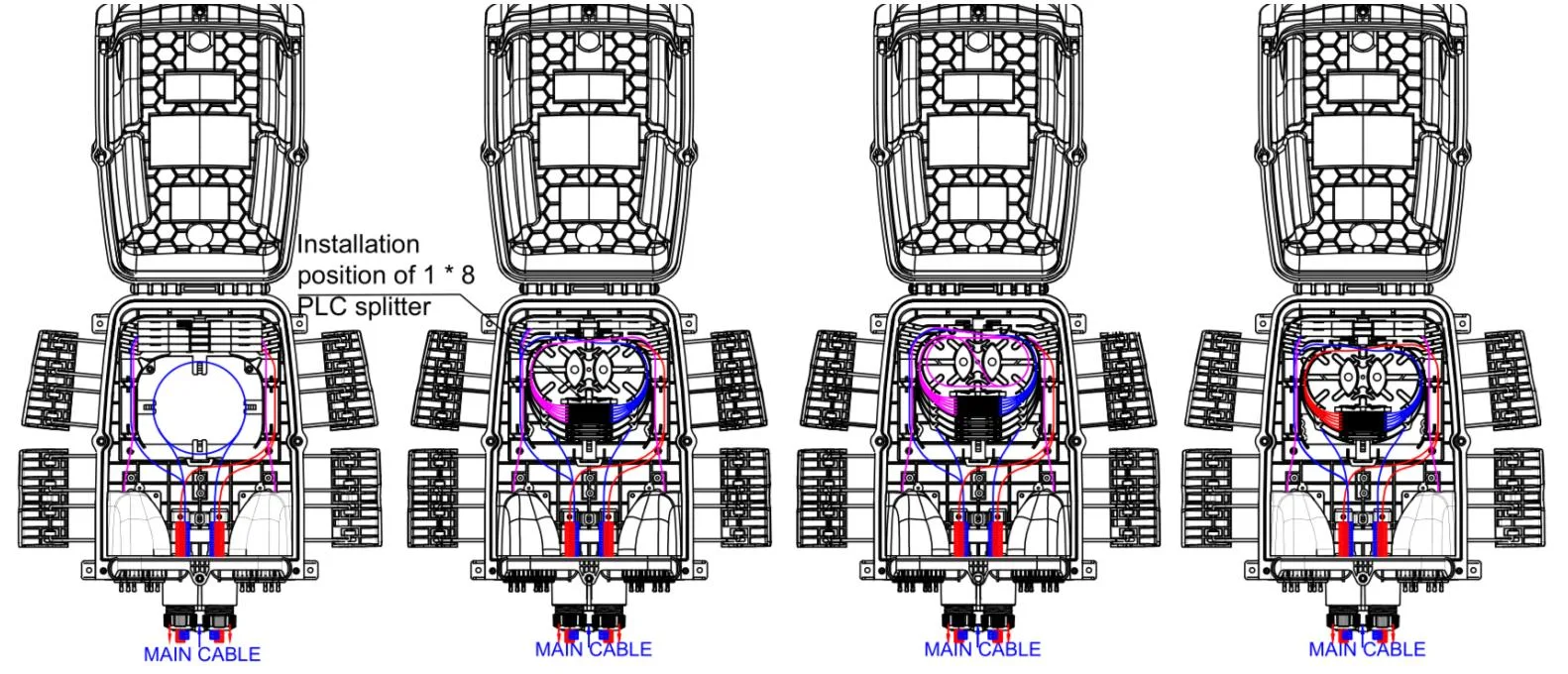

ГФС-16ККС дијаграм усмеравања

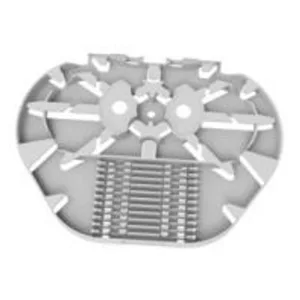

5.2 ЛАди за спајање

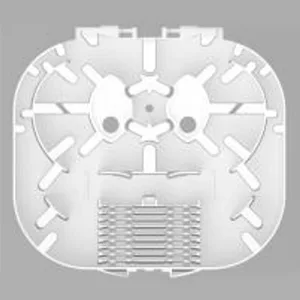

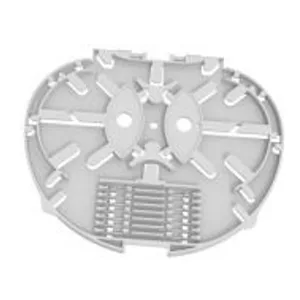

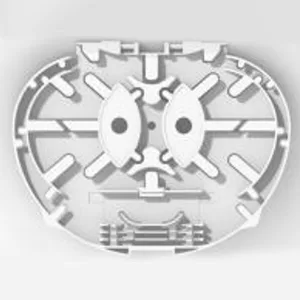

Артикал	Спајање плата	Флаинг Траи Б	Сплиттер А-1	ПЛАЋАЊЕ ЛАЧА Ц
Димензије (Х * в * д, мм)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8	136 * 104 * 4
Нето тежина (кг)	0.021	0.015	0.021	0.018
Слика
Боја	РАЛ7035	РАЛ7035	РАЛ7035	РАЛ7035
Материјал	ПЦ + АБС	ПЦ + АБС	ПЦ + АБС	ПЦ + АБС
Капацитет за спајање лежишта (језгре)	12 (2 слоја топлоте скупљаних заштитних рукава)	8 (1 слој топлоте смањује заштитни рукав)	6  (2 слоја топлоте скупљаних заштитних рукава)	12 (1 слој топлоте смањује заштитни рукав)
Капацитет оптерећења (ПЦС)	1  (ПЛЦ 1к2, 1к4, 1к8, 0,9 мм влакна, 60к7к4мм)	/	1  (ПЛЦ 1к16, 0,9 мм влакана, 60к12к4мм)	/
Максимално (рачунари)	4	8	4	8
Подразумевано (ПЦС)	2	/	/	2
Напомена: 1. Горња ладице се могу мешати у складу са захтевима. 2 Правила конфигурације: 1А = 2Б = 2Ц = 1Д = 1Е = 2Ф 3. Врсте влакних дискова непрекидно се повећавају

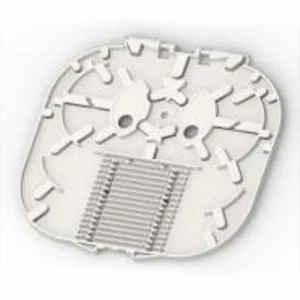

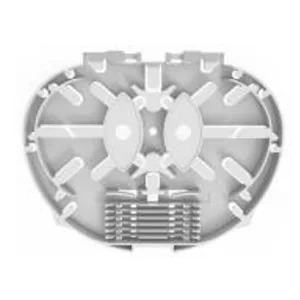

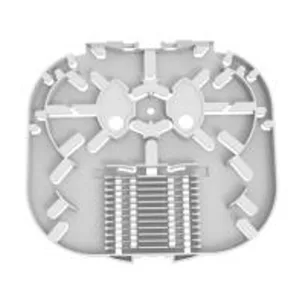

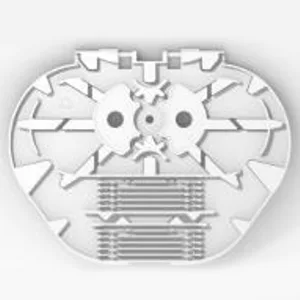

Артикал	Пљескалица Д	Пљескалица Е	Пљескалица Е-1	Спајање ладице ф
Димензије (Х * В * Д, мм)	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8	135 * 125 * 4
Нето тежина (кг)	0.024	0.033	0.033	0.021
Слика
Боја	РАЛ7035	РАЛ7035	РАЛ7035	РАЛ7035
Материјал	ПЦ + АБС	ПЦ + АБС	ПЦ + АБС	ПЦ + АБС
Капацитет за спајање лежишта (језгре)	24 (2 слоја топлотног скраћеног утичњака за заштиту)	24 (2 слоја топлотног скраћеног утичњака за заштиту)	18 (2 слоја топлотног скраћеног утичњака за заштиту)	16 (1 слој топлоте смањује заштитни рукав)
Капацитет оптерећења (ПЦС)	/	1 (ПЛЦ 1к2, 1к4, 1к8, 0,9 мм влакна, 60к7к4мм)	1 (ПЛЦ 1к16, 0,9 мм влакана, 60к12к4мм)	/
Максимално (рачунари)	4	4	4	8
Подразумевано (ПЦС)	/	/	/	/
Напомена: 1. Горе наведени носачи могу се мешати у складу са захтевима. 4. Правила конфигурације: 1А = 2Б = 2Ц = 1Д = 1Е = 2Ф 3. Врсте дискова влакана непрекидно се повећавају

5.3 Додатна опрема

Снимање бр.	Име дела	Референтна слика	Јединица	Количина	Намидати
1	Корисници'Муал	/	назива	1	У
2	Извештај о тестирању разводника	/	назива	1	У

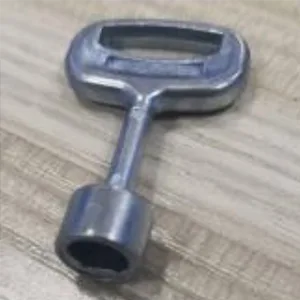

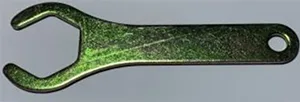

3	Кључ		назива	1	"Д" тип

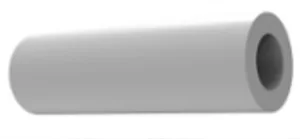

4	Хеат-скупљајући чахура за заштиту		назива	16	Л = 45 мм, Опционално као захтев купца
5	Најлонске каблове		назива	10	3к100мм

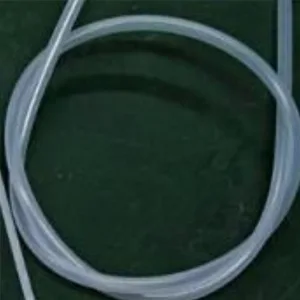

6	Голих цевница за заштиту од влакана		назива	1	Од5мм к 50цм

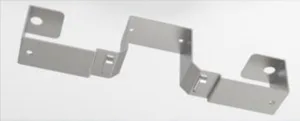

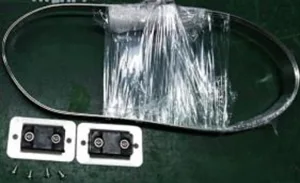

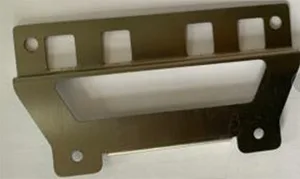

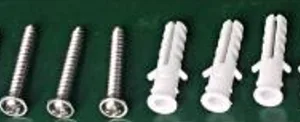

7	Зидни комплет		сет	1	Опционо као захтев купца. Проширени пластични утикач Φ7.5к40мм, Пхиллипс вијци за само-додиривање м5к40мм.

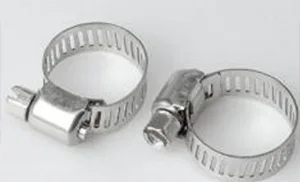

8	Обруч		назива	2	ᴓ13-19мм
9	Оптички утикач за затварање улазног кабла		назива	2
10	Брацх кабловски бртвљење орах		назива	1

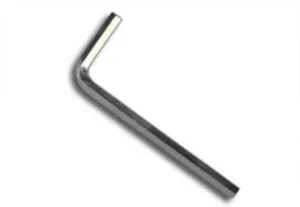

11	М6 Аллен Кеи		назива	1	М6
12	Кит-монтиран с пол-а		сет	1	Опционално као захтев купца
13	Кит-монтиран с пола		сет	1	Опционално као захтев купца
14	Ваздушни сет		сет	1	Опционално као захтев купца

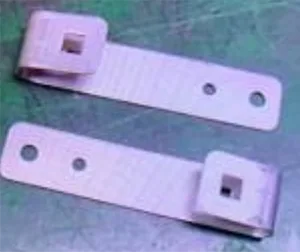

15	Кабловски кабловски носач		назива	2	Опционално као захтев купца

6 Карактеристике заштите животне средине

Овај производ је у складу са Директивом о заштити животне средине РоХС-а и садржај олова, кадмијума, живе, хексавалентном хромом, полиброминираном бифенил (ПББ) и полиброминираним дифенил етром (ПБДЕ) не прелази ограничење.

7. Инсталација

7.1. Инсталација на зиду

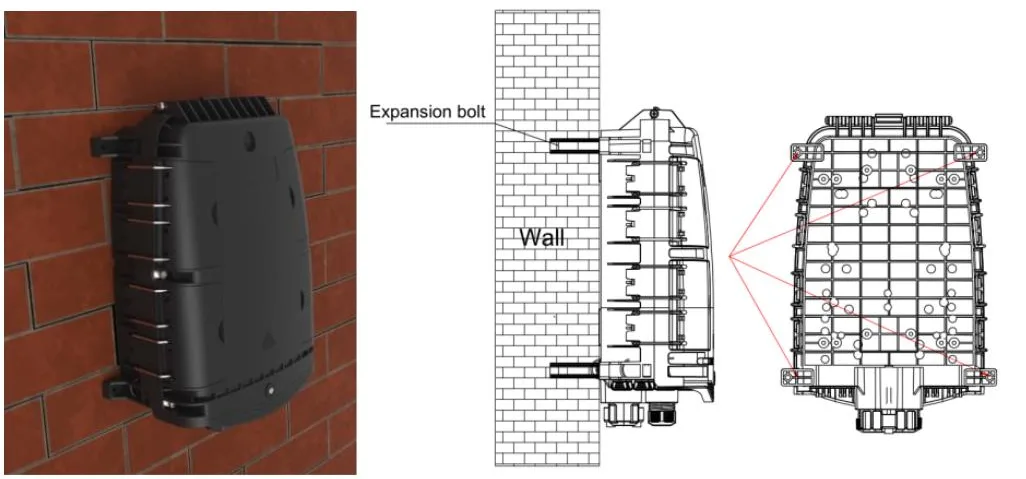

Бушите 4 рупе у зиду према димензији у Табели 3.1, поставите утикач ширења сликовнице 2,1, поставите поље да бисте подударали рупе и користите вијке да бисте причврстили.

Инсталација на зиду

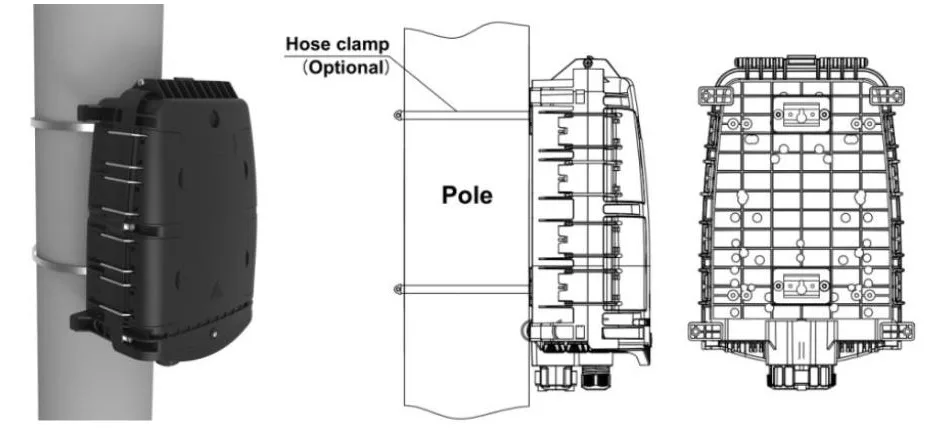

7.2. Пол-монтирана уградња

Прођите прстен за обруче кроз утор задње плоче и поправите га на телекомуникационом ступу

Подела монтирана инсталација

7.3 Надземна структура

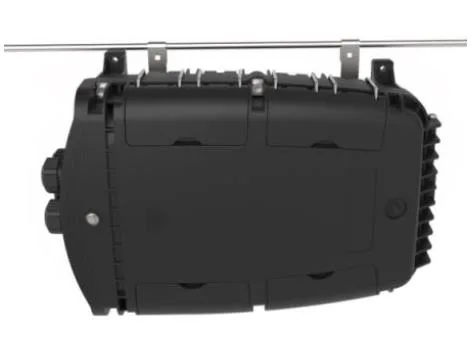

Везати се да су два инсталирана на шасији надземних изнад висине на жици, а затим причвршћене, спречите да се случај не испуни.

Надземна структура

8. Рад конектора

8.1 Претходни адаптер - А (Е)

⚫ Закрените стрелицу делове влакног конектора у смеру супротном од казаљке на сату и извадите капу за прашину.

⚫ Преоритет стрелице са прикључком влакана је горе, уметните конектор влакана у утичницу и затражите стрелицу део у смеру казаљке на сату.

8.2 Пред повезани адаптер - Б (КСЛ)

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платно у смеру казаљке на сату

8.3 Претходни адаптер - Ц

⚫ Гурните клизни прстен на оптичком влакном преформираном утикачу у правцу стрелице да бисте уклонили поклопац прашине; Притисните дугме да бисте извадили поклопац прашине на адаптеру у правцу стрелице.

⚫ Поравнајте тело преформираног утикача са копчема адаптера док се не причврсти. Повежите две прекриваче прашине на исти начин.

⚫ Инсталирани монтажни утикач гура клизни прстен да бисте ослободили копчу, а затим повуците главно тело уназад да бисте је одвојили.

8.4 Претходно повезани адаптер - Д

⚫ Окрените претходни прикључени утикач против казаљке на сату и отворите прекривач и поклопац прашине у правцу стрелице.

⚫ Повежите превезани утикач Д и претходно повезани адаптер Д у правцу стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.5 Претходно повезани адаптер - Е (а)

⚫ Окрените претходни прикључени утикач против у смеру казаљке на сату и отворите превезани прикључни поклопац и прашине у правцу стрелице

⚫ Повежите превезани утикач Е и претходно повезани адаптер е у смеру стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.6 Претходни адаптер - СЦ

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платној посуди на сату.

8.7 Пре-повезани адаптер - Г

9. Пакет

1пц у торби са мехурићом, 400 * 480 мм;

1пц у малој кутији, 385 * 260 * 150 мм, бруто тежина је 3,5 кг;

8ком у великој валовитој кутији, 540 * 405 * 640 мм, бруто тежина је 29 кг.
