Пре-конектирана оптичка оптичка кабловска кутија ГФС-18Бик

1. Опште

1.1 Опис

Пре-конектоторизирана оптичка разводна кутија као најсавременија опрема за дистрибуцију мрежне мрежне мрежне мреже, пружају брзу и поуздану везу, добру заштиту и управљање ФТТКС-ом Мрежа.

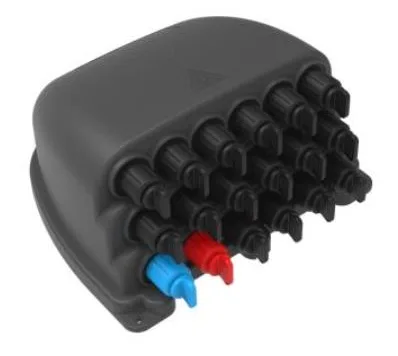

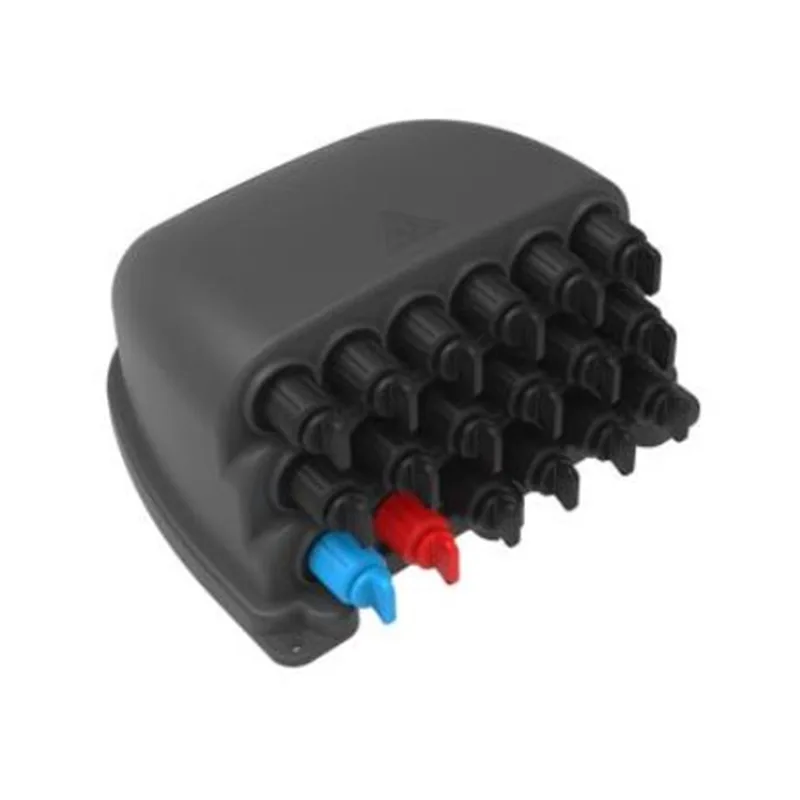

Изглед ГФС-18Бик

1.2 Стандарди се поштују

Понуда производње су дизајниране, произведене и тестиране у складу са стандардима:

1.3 Примена окружења

2 Карактеристике

1. Доња љуска и горњи поклопац су фиксирани вијцима, уклоњивим.

2 Материјал: стр.

3. Доказ о влажности, водоотпоран, отпоран на прашину, против старења.

4. Ниво заштите до ИП68.

5. Унутрашњост је опремљена 1к2 ФБТ Сплиттер + 1к16 ПЛЦ раздјелника.

6 Метода инсталације: Поласно постављени, дизајнирани са зидним зидним.

3. Спецификације

3.1 Механичке спецификације

3.2 Оптичке спецификације

Оптички параметри приказани у горњој табели су подразумеване вредности и могу се прилагодити у складу са захтевима.

4. Слика производа

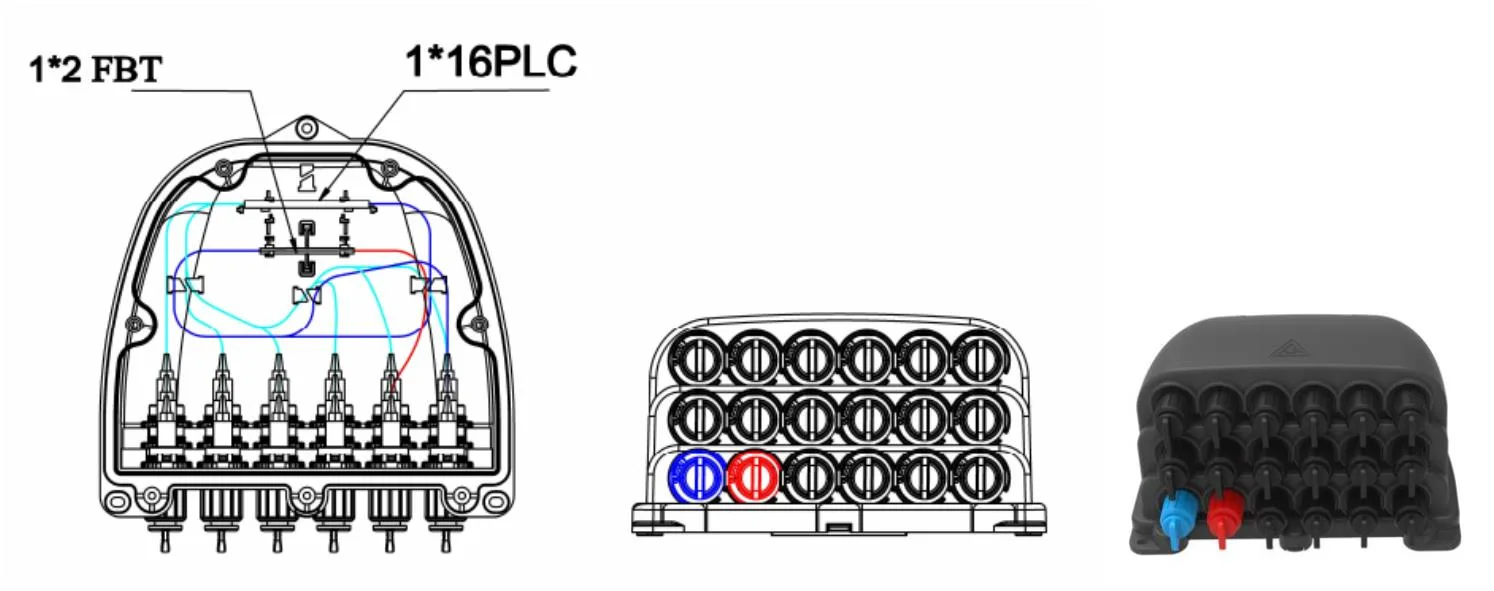

4.1 Начини кабла производа:

ГФС-18Бик (1 * 2ФБТ + 1 * 16 ПЛЦ Сплиттер кабел)

4.2 Конфигурација

4.2.1 Главни делови

4.2.2 Додатна опрема

Снимање бр.	Име дела	Референтна слика	Јединица	Количина	Намидати
1	Корисници'Муал	/	назива	1	У
2	Извештај о тестирању разводника	/	назива	1	У
3	Зидни комплет		сет	1	Опционално као захтев купца
4	Пол-монтирани комплет		сет	1	Опционално као захтев купца
5	Ваздушни сет		сет	1	Опционално као захтев купца

5. Карактеристике заштите животне средине

Овај производ је у складу са Директивом о заштити животне средине РОХС-а и садржај олова, кадмијума, живе, хексавалентном хром, полиброминираним бифенил (ПББ) и полиброминираним дифенил етром (ПБДЕ) не прелази ограничење.

6 Инсталација

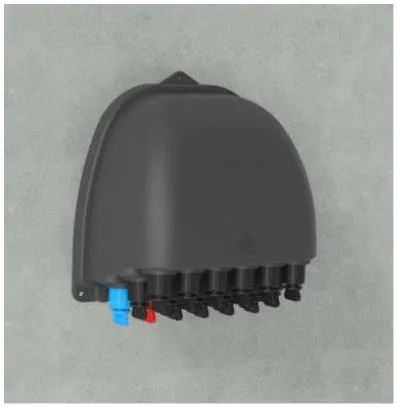

6.1. Инсталација на зиду

Бушите 3 рупе у зиду према димензији, поставите утикач проширења Φ7.5 * 40, поставите поље да бисте подударали рупе и користите вијке за причвршћивање.

Инсталација на зиду

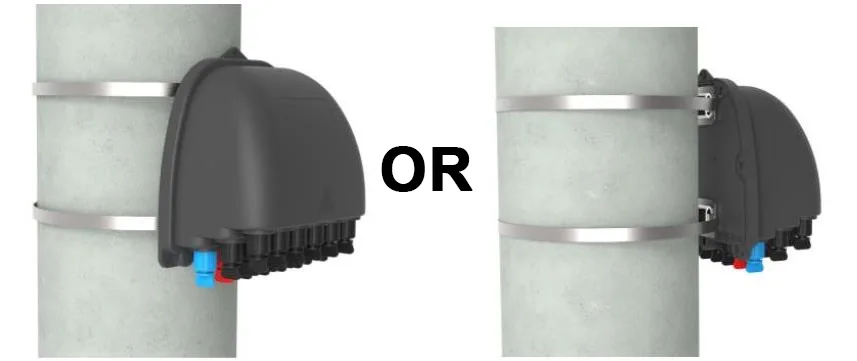

6.2. Пол-монтирана уградња

Прођите прстен за обруче кроз утор задње плоче и поправите га на телекомуникационом ступу

Подела монтирана инсталација

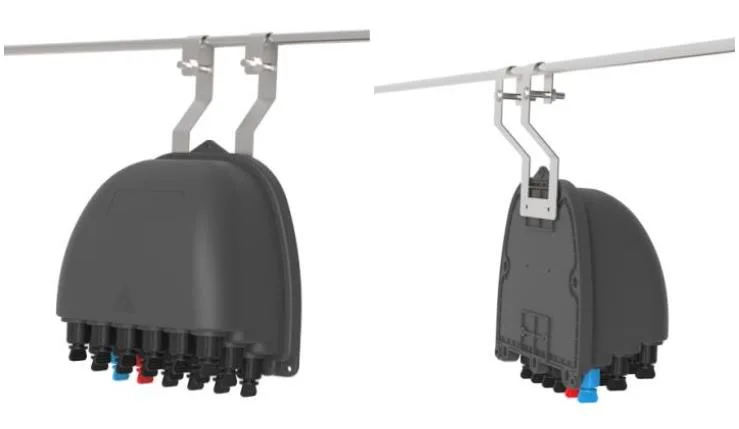

6.3 надземна структура

Везати се да су два инсталирана на шасији надземне изнадзете на жицу, а затим причвршћене, спречите да се случај не искључи. (ПИЦ 6)

Пол-монтирана уградња

7. Операција конектора

7.1 Претходно повезани адаптер - А (Е)

⚫ Закрените стрелицу делове влакног конектора у смеру супротном од казаљке на сату и извадите капу за прашину.

⚫ Преоритет стрелице са прикључком влакана је горе, уметните конектор влакана у утичницу и затражите стрелицу део у смеру казаљке на сату.

7.2 Пре-повезани адаптер - Б (КСЛ)

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платно у смеру казаљке на сату

7.3 Претходни адаптер - Ц

⚫ Гурните клизни прстен на оптичком влакном преформираном утикачу у правцу стрелице да бисте уклонили поклопац прашине; Притисните дугме да бисте извадили поклопац прашине на адаптеру у правцу стрелице.

⚫ Поравнајте тело преформираног утикача са копчема адаптера док се не причврсти. Повежите две прекриваче прашине на исти начин.

⚫ Инсталирани монтажни утикач гура клизни прстен да бисте ослободили копчу, а затим повуците главно тело уназад да бисте је одвојили.

7.4 Претходно повезани адаптер - Д

⚫ Окрените претходни прикључени утикач против казаљке на сату и отворите прекривач и поклопац прашине у правцу стрелице.

⚫ Повежите превезани утикач Д и претходно повезани адаптер Д у правцу стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

7.5 Пре-повезани адаптер - Е (а)

⚫ Окрените претходни прикључени утикач против у смеру казаљке на сату и отворите превезани прикључни поклопац и прашине у правцу стрелице

⚫ Повежите превезани утикач Е и претходно повезани адаптер е у смеру стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

7.6 Претходни адаптер - СЦ

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платној посуди на сату.

8 пакет
