Пре-конектирана оптичка оптичка каблова ГФС-8би & -1

1. Опште

1.1 Опис

Пре-конектирано оптичко-дистрибутивну кутију као најсавременија опрема за дистрибуцију мрежне мрежне мрежне мреже, пружају брзу и поуздану везу, добру заштиту и управљање ФТТКС мрежом.

1.2 Стандарди се поштују

Понуда производње су дизајниране, произведене и тестиране у складу са стандардима:

1.3 Примена окружења

2 Карактеристике

1. Доња љуска и горњи поклопац заварени су заваривање врућих плоча, што није одвојиво.

2 Материјал: стр.

3. Доказ о влажности, водоотпоран, отпоран на прашину, против старења.

4. Ниво заштите до ИП68.

5. Унутрашњост је опремљена 1к2 ФБТ Сплиттер + 1к8 ПЛЦ раздјелника или 1к8 ПЛЦ разводника.

6 Метода инсталације: Поласно постављени, дизајнирани са зидним зидним.

7. Може бити опремљен каблој за складиштење кабла да задовољи складиштење 30 метара 5 мм округли кабл.

3. Спецификације

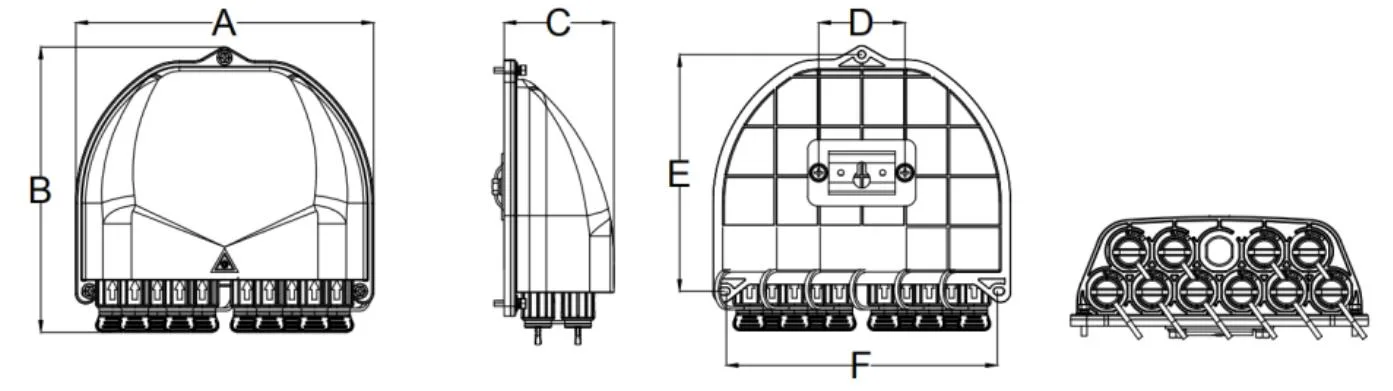

3.1 Механичке спецификације

4. Конфигурација

Главни оптички параметри

Оптички параметри приказани у горњој табели су подразумеване вредности и могу се прилагодити у складу са захтевима.

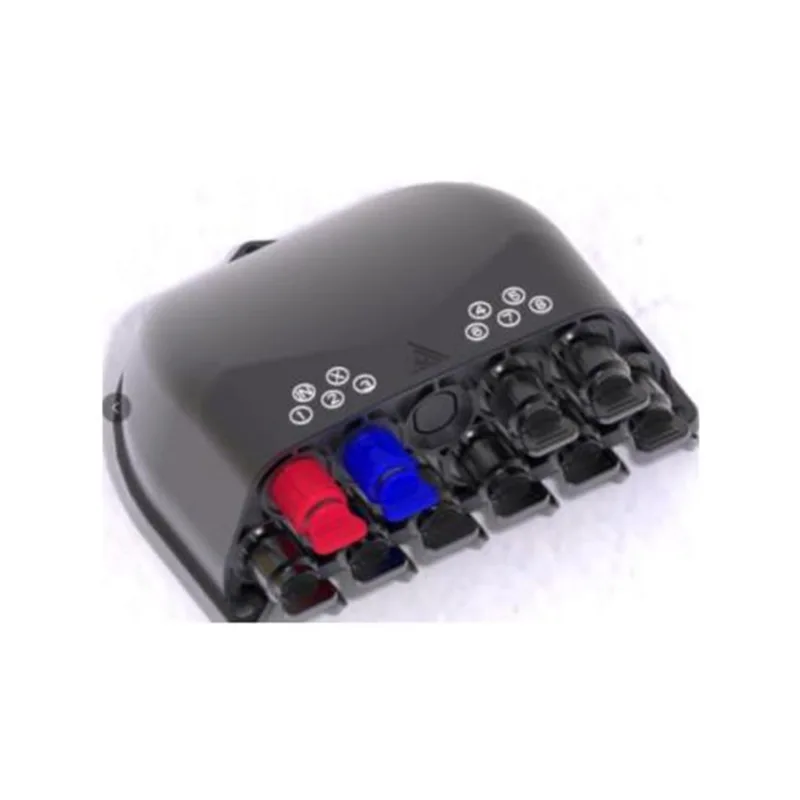

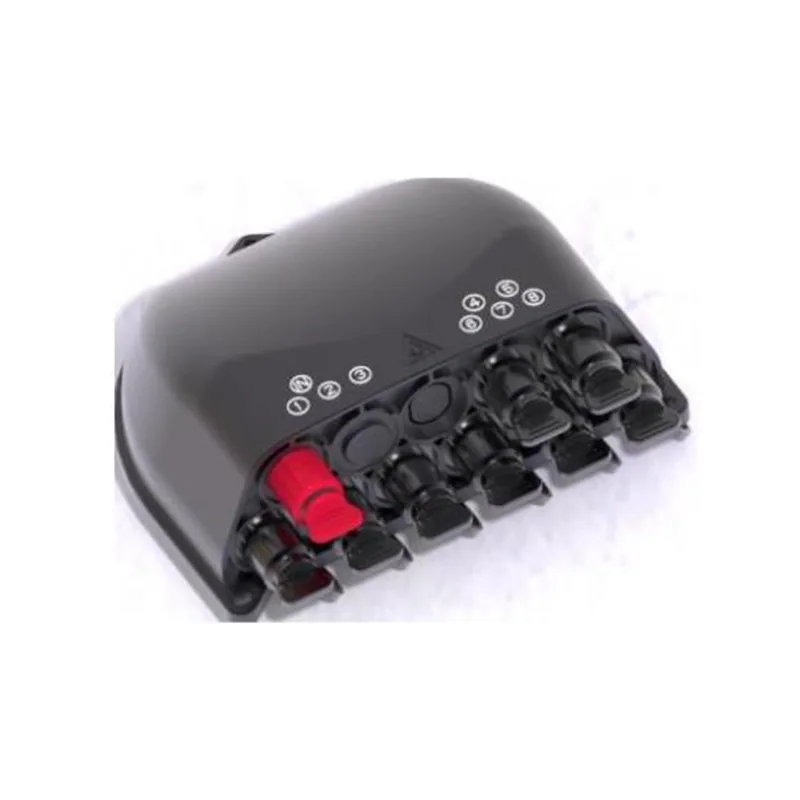

5. Слика производа

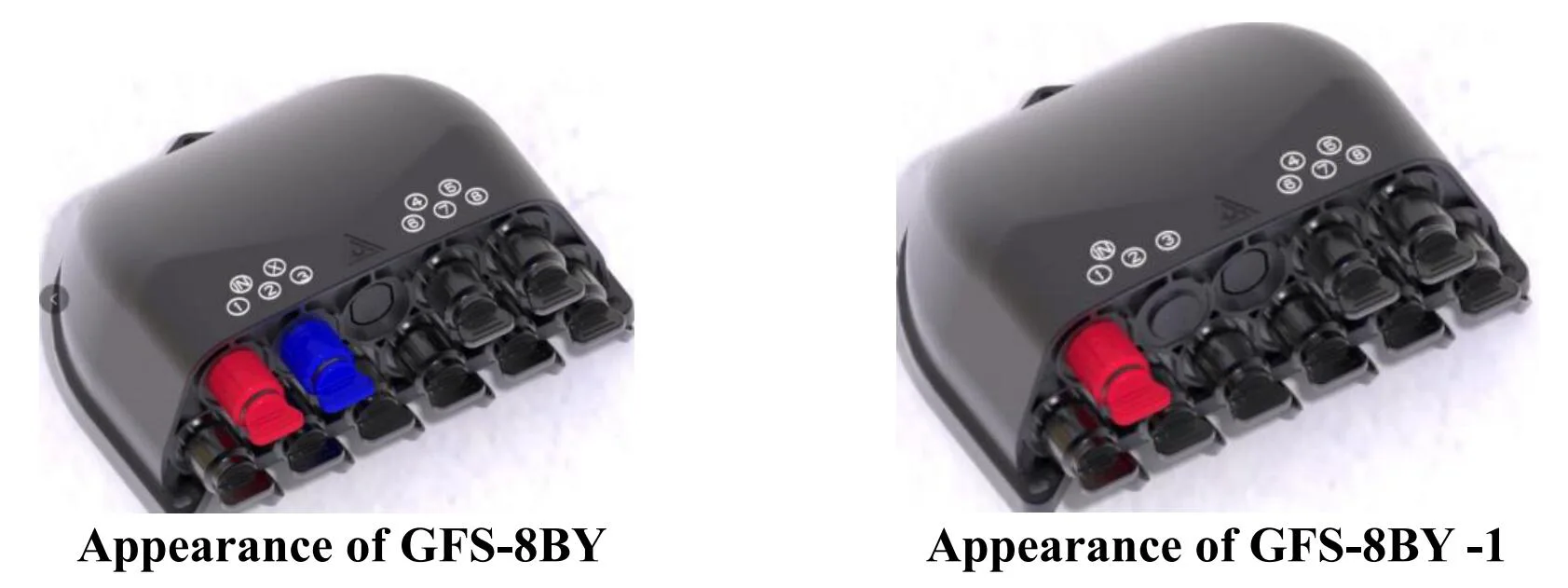

5.1 Кабел производа:

ПЛЦ на врху, ФБТ на дну

ГФС-8би (1 * 2 ФБТ + 1 * 8 ПЛЦ Сплиттер Цабле Ваиес)

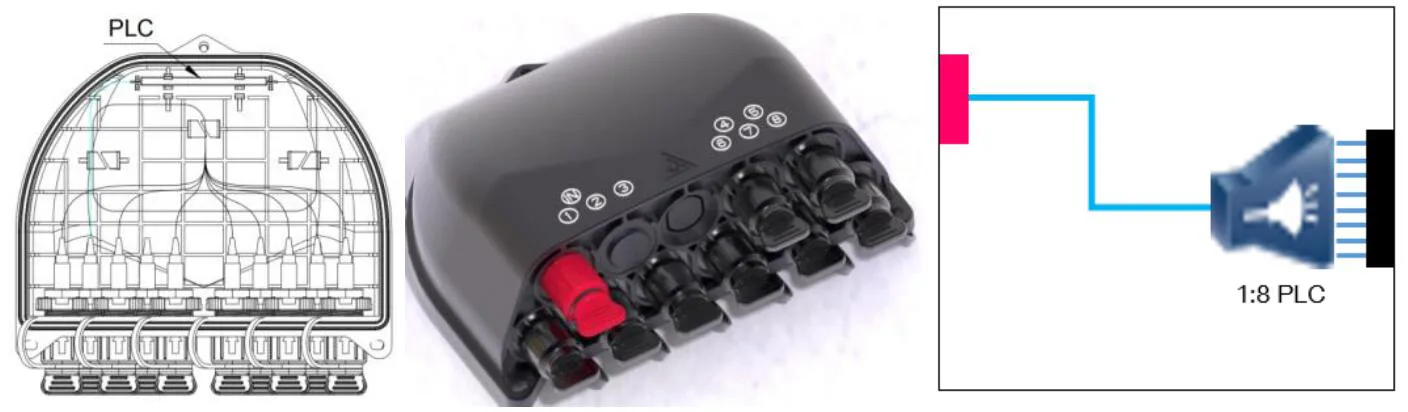

ГФС-8БИ-1 (1 * 8 ПЛЦ путеви за раздјелљивање)

5.2 Конфигурација

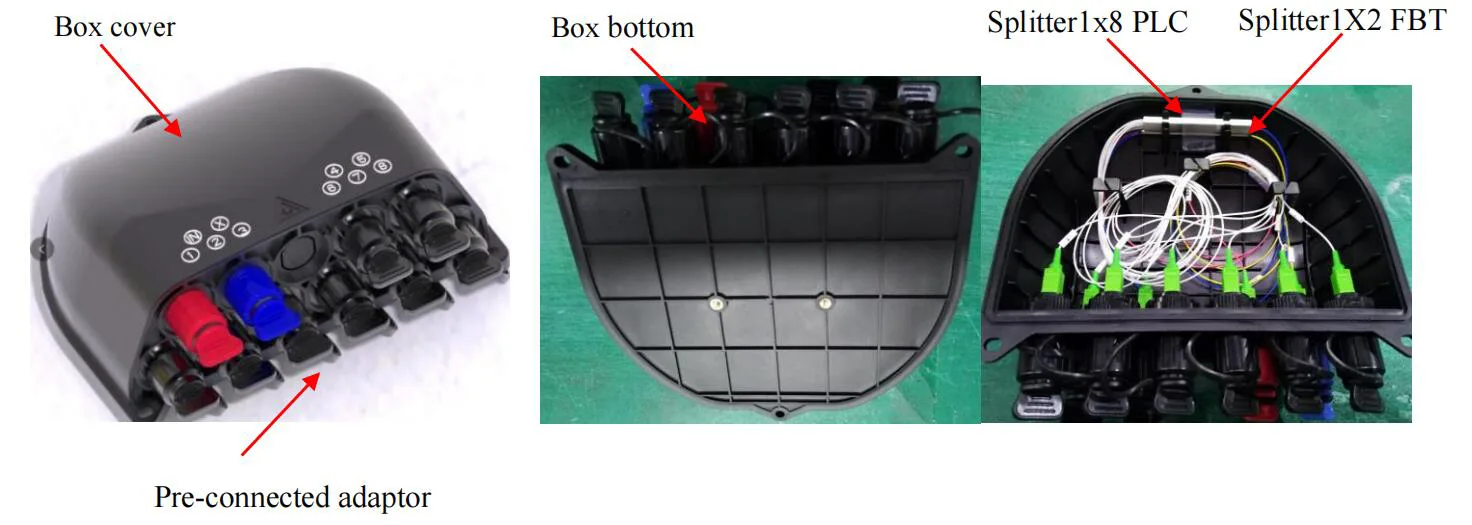

5.2.1 Главни делови

5.2.2 Додатна опрема

Снимање бр.	Име дела	Референтна слика	Јединица	Количина	Намидати
1	Корисници'Муал	/	назива	1	У
2	Извештај о тестирању разводника	/	назива	1	У

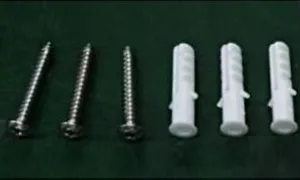

3	Зидни комплет		сет	1	Опционално као купца затражити

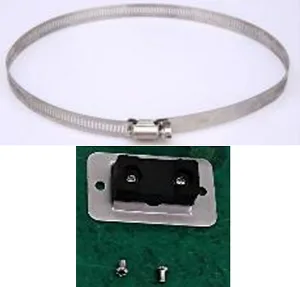

4	Пол-монтирани комплет		сет	1	Опционално као купца затражити
5	Ваздушни сет		сет	1	Опционално као купца затражити
6	Кабл за испуштање кабла старећи		сет	1	Опционално као купца затражити
7	Кабл за испуштање кабла старећи		сет	1	Опционално као купца затражити

6 Карактеристике заштите животне средине

Овај производ је у складу са Директивом о заштити животне средине РОХС-а и садржај олова, кадмијума, живе, хексавалентном хром, полиброминираним бифенил (ПББ) и полиброминираним дифенил етром (ПБДЕ) не прелази ограничење.

7. Инсталација

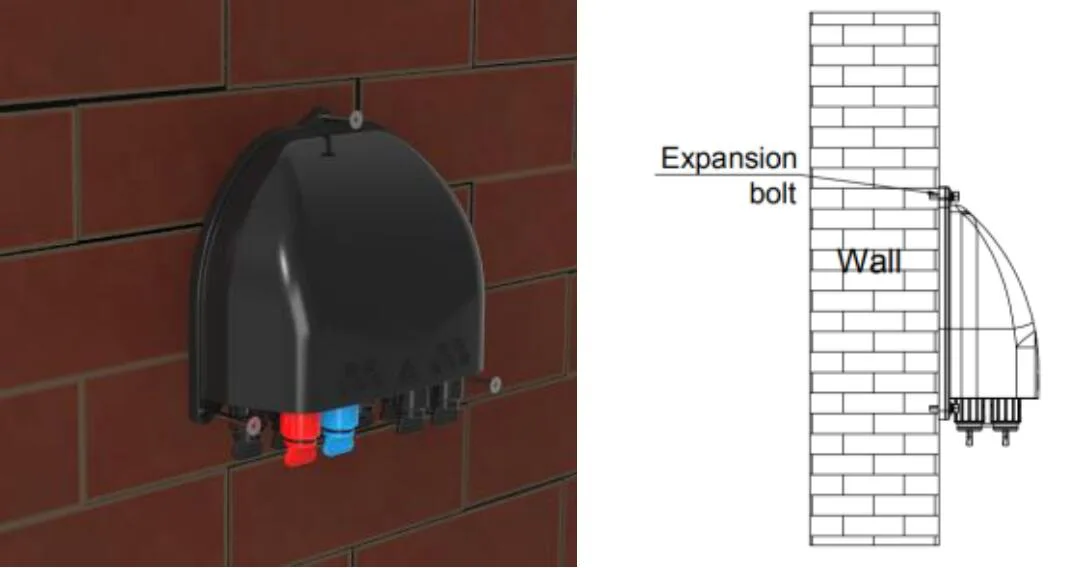

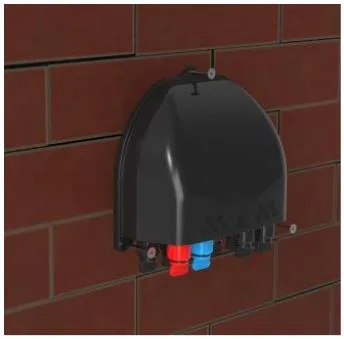

7.1. Инсталација на зиду

Бушите 3 рупе у зиду према димензији, поставите утикач проширења Φ7.5 * 40, поставите поље да бисте подударали рупе и користите вијке за причвршћивање.

Инсталација на зиду

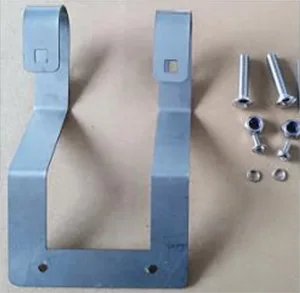

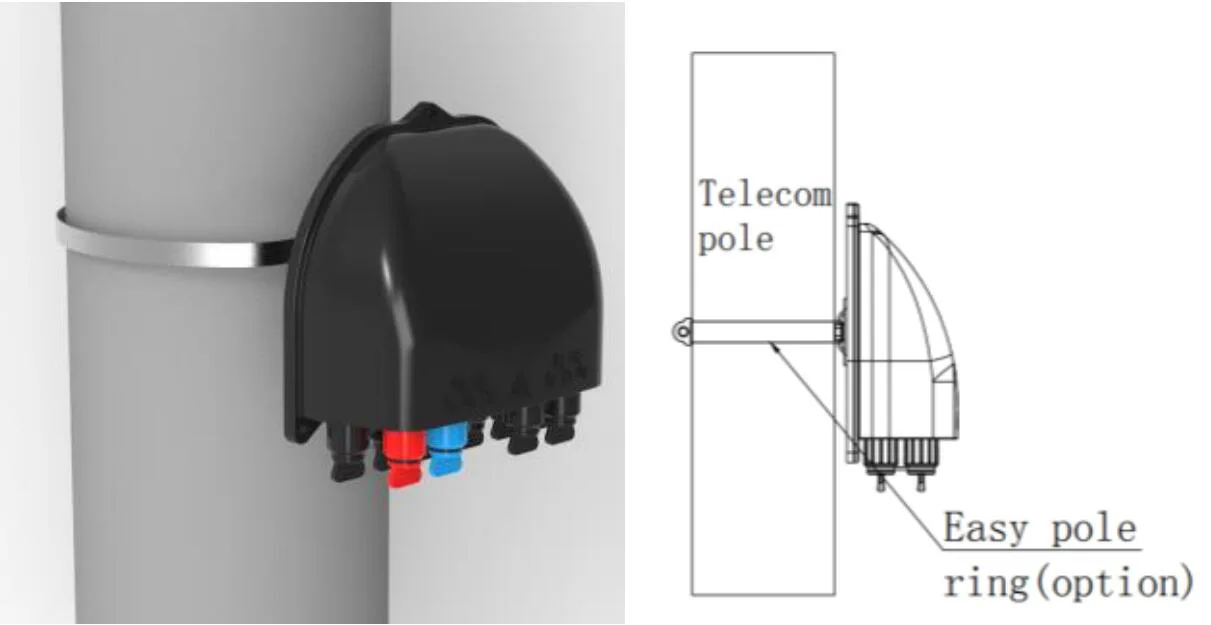

7.2. Пол-монтирана уградња

Прођите прстен за обруче кроз утор задње плоче и поправите га на телекомуникационом ступу

Подела монтирана инсталација

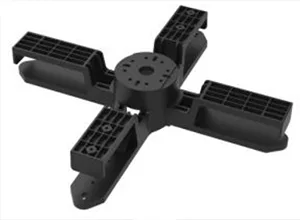

7.3. Инсталација на зиду (са кабловском кабла за складиштење кабла)

Бушите 4 рупе у зиду према димензији капијског кабла за складиштење отвора за уградњу, поставите утикач проширења Φ 8 * 40, поставите поље да се подудара са рупама и причврстите вијцима.

Инсталација на зиду (са кабловском кабла за складиштење кабла

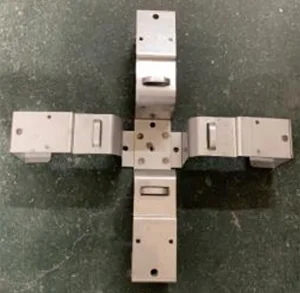

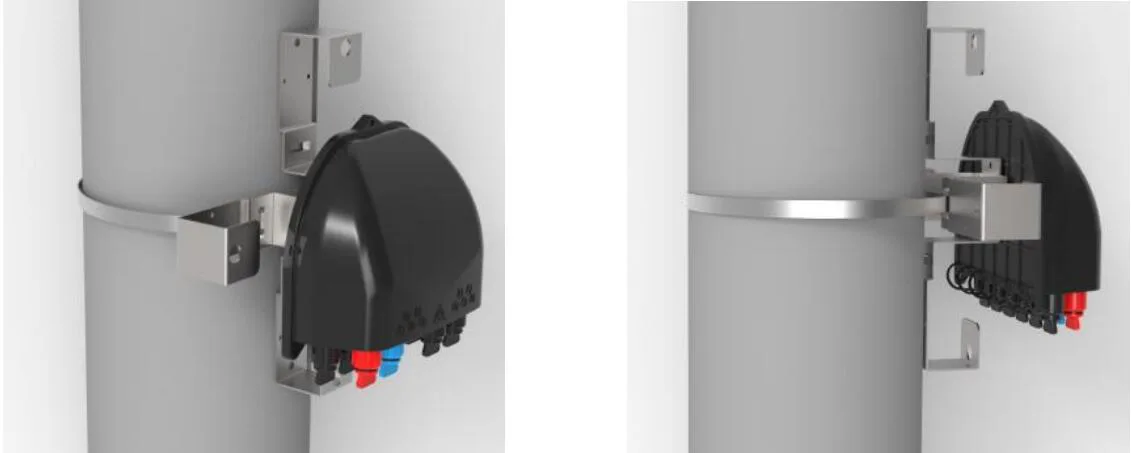

7.4. Поласка уградња (са кабловским каблама за складиштење кабла)

Пренесите каиш од нехрђајућег челика кроз утор за складиштење каблова капију и поправите га на стубу копче.

Поласка уградња (са кабловским каблама за складиштење кабла)

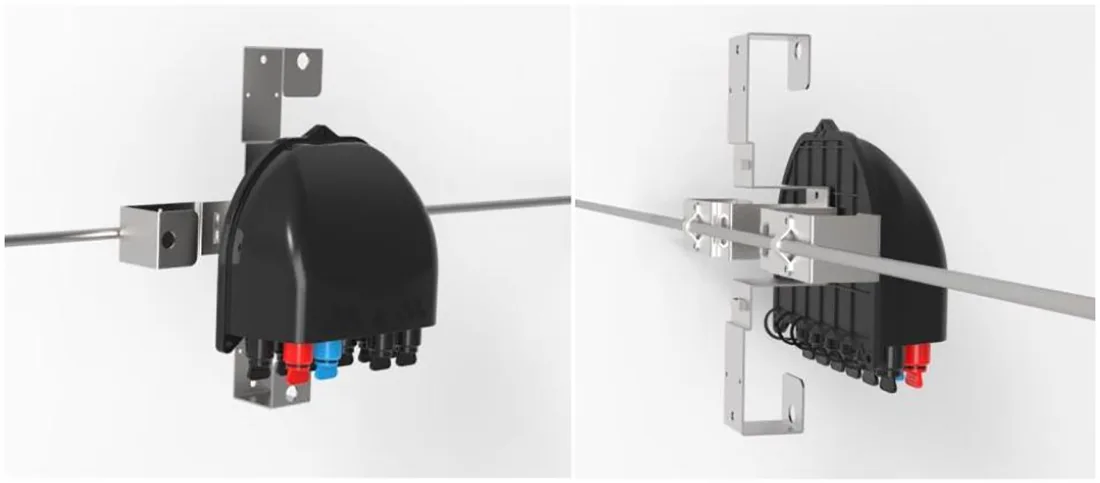

7.5. Инсталација са ваздушним носачем (са кабловском кабла за складиштење кабла)

Помоћу мале металне плоче поправите дистрибутивну кутију на гласника.

Инсталација са ваздушним носачем (са кабловском кабла за складиштење кабла)

8. Рад конектора

8.1 Претходни адаптер - А (Е)

⚫ Закрените стрелицу делове влакног конектора у смеру супротном од казаљке на сату и извадите капу за прашину.

⚫ Преоритет стрелице са прикључком влакана је горе, уметните конектор влакана у утичницу и затражите стрелицу део у смеру казаљке на сату.

8.2 Пред повезани адаптер - Б (КСЛ)

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платно у смеру казаљке на сату

8.3 Претходни адаптер - Ц

⚫ Гурните клизни прстен на оптичком влакном преформираном утикачу у правцу стрелице да бисте уклонили поклопац прашине; Притисните дугме да бисте извадили поклопац прашине на адаптеру у правцу стрелице.

⚫ Поравнајте тело преформираног утикача са копчема адаптера док се не причврсти. Повежите две прекриваче прашине на исти начин.

⚫ Инсталирани монтажни утикач гура клизни прстен да бисте ослободили копчу, а затим повуците главно тело уназад да бисте је одвојили.

8.4 Претходно повезани адаптер - Д

⚫ Окрените претходни прикључени утикач против казаљке на сату и отворите прекривач и поклопац прашине у правцу стрелице.

⚫ Повежите превезани утикач Д и претходно повезани адаптер Д у правцу стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.5 Претходно повезани адаптер - Е (а)

⚫ Окрените претходни прикључени утикач против у смеру казаљке на сату и отворите превезани прикључни поклопац и прашине у правцу стрелице

⚫ Повежите превезани утикач Е и претходно повезани адаптер е у смеру стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.6 Претходни адаптер -Ф

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платној посуди на сату.

9. Пакет
