Пре-конектирана оптичка оптичка каблова ГФС-8СКС

1. Опште

1.1 Опис

Пре-конектирано оптичко-дистрибутивну кутију као најсавременија опрема за дистрибуцију мрежне мрежне мрежне мреже, пружају брзу и поуздану везу, добру заштиту и управљање ФТТКС мрежом.

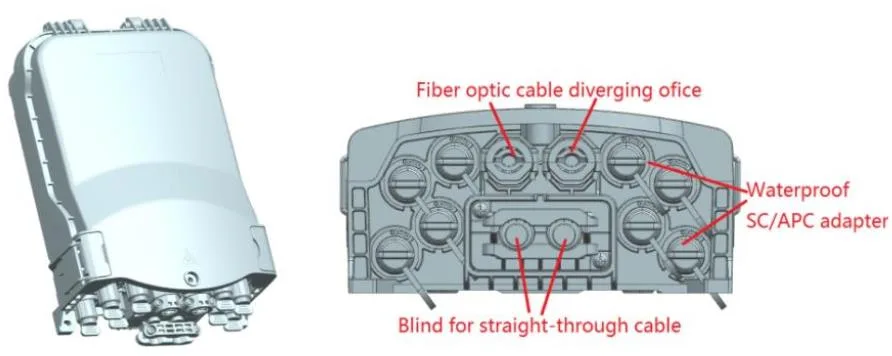

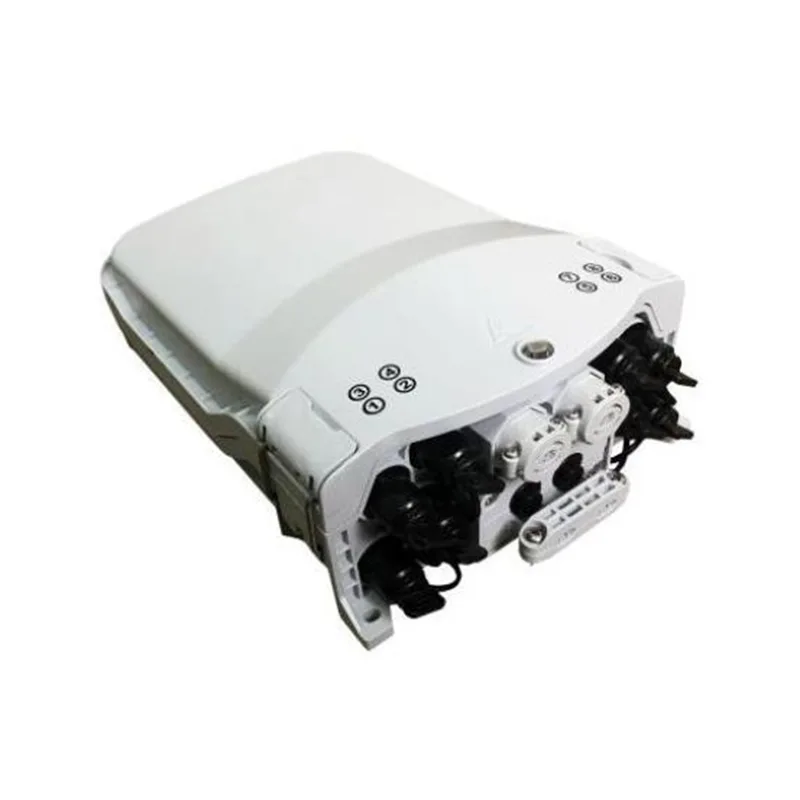

Изглед ГФС-8СКС-а

1.2 Стандарди се поштују

Понуда производње су дизајниране, произведене и тестиране у складу са стандардима:

1.3 Примена окружења

2 Карактеристике

1. Напредни дизајн структуре, једноставан рад и разумно усмјеравање.

2 Материјал: ПЦ + АБС.

3. Доказ о влажности, водоотпоран, отпоран на прашину, против старења.

4. Ниво заштите до ИП65.

5. 1 овално унос оптичког кабла, 2 оптичка уноса у филијалу и 8 унапред повезаних адаптера.

6 На располагању су разне врсте ладица за спајање.

7. Метода инсталације: Поласно монтирани, дизајнирани на зидним зидним.

8 Може бити опремљен каблој за складиштење кабла да задовољи складиштење од 50 метара 5 мм округли кабл.

3. Спецификације

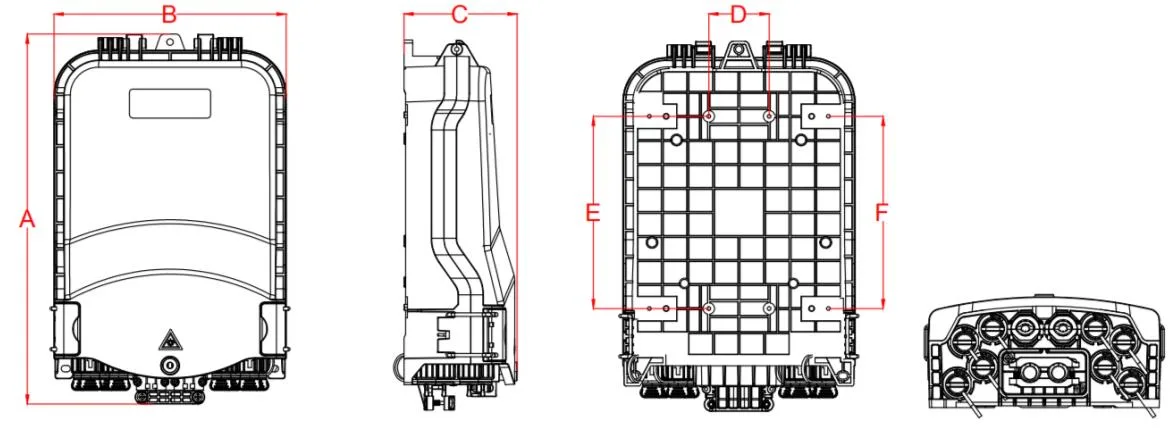

3.1 Механичке спецификације

4. Конфигурација

Главни оптички параметри

Оптички параметри приказани у горњој табели су подразумеване вредности и могу се прилагодити у складу са захтевима.

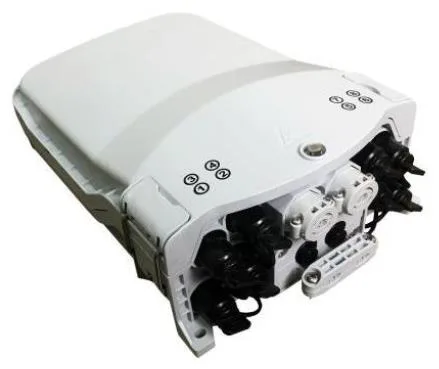

5. Слика производа

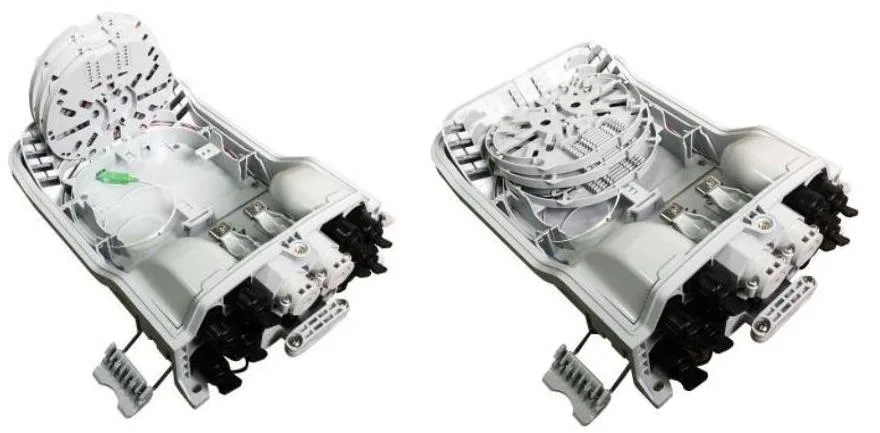

5.1 Кабел производа:

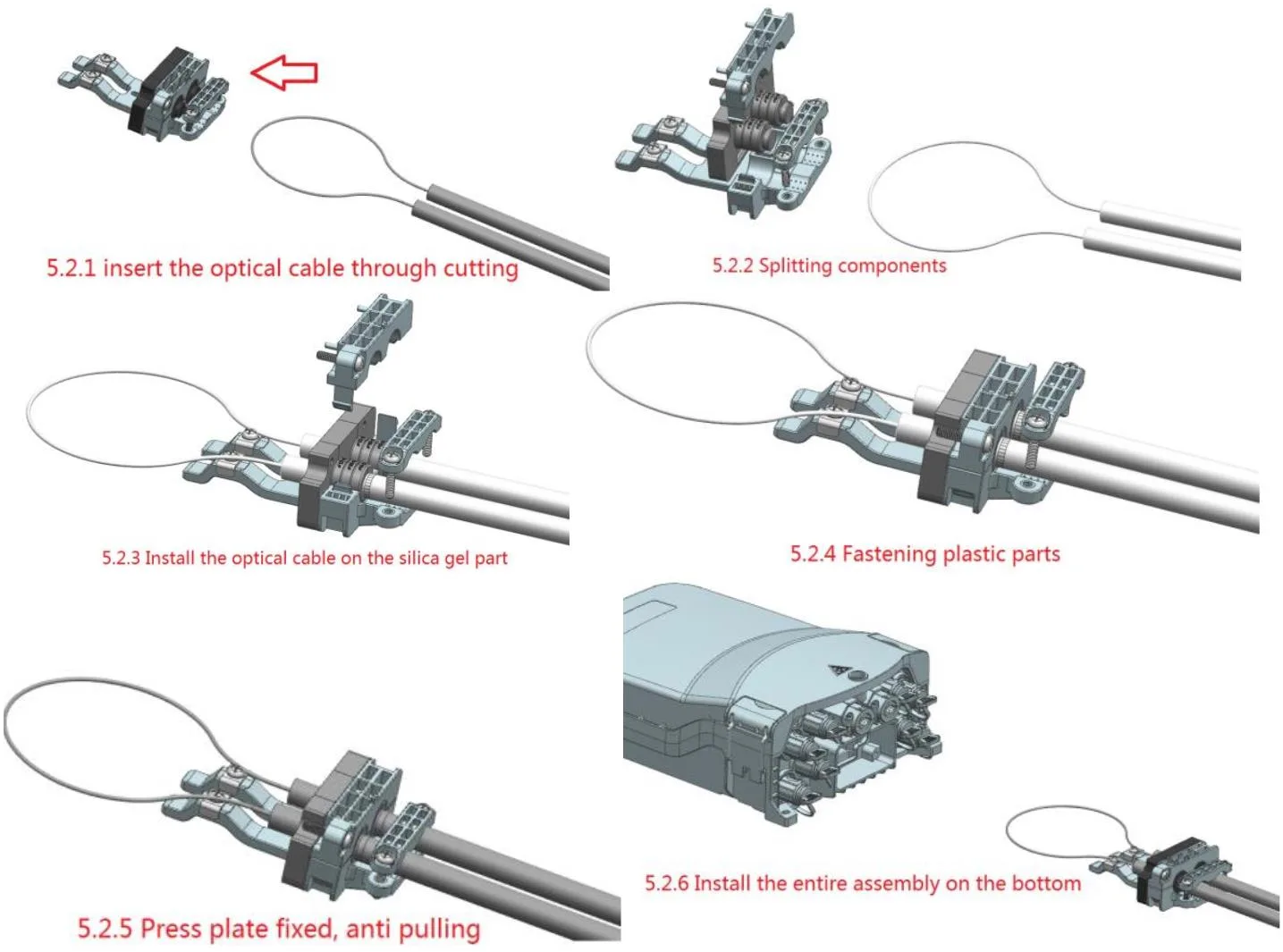

5.2 Конфигурација

Брза инсталација, причвршћивање и заптивање директног оптичког кабла са брзим утикачем.

5.3 Бифуркација оптичких влакана

5.4 Начини кабла производа

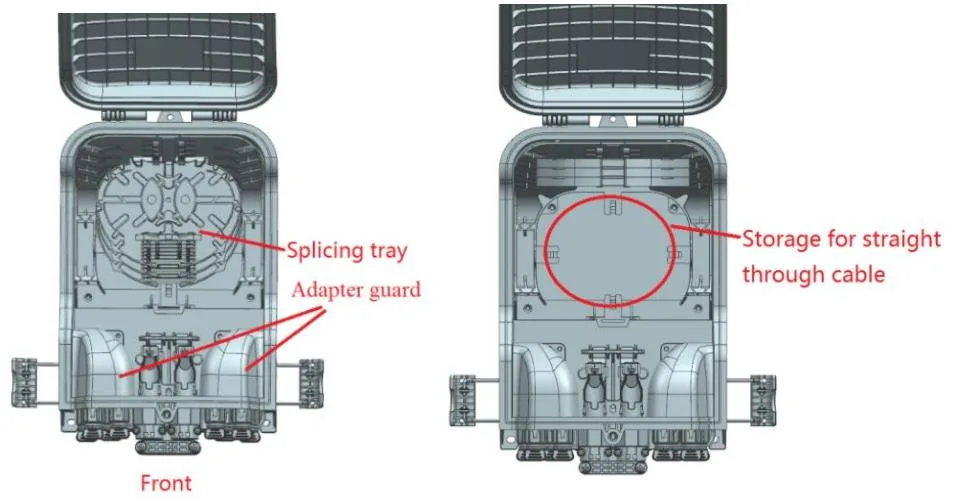

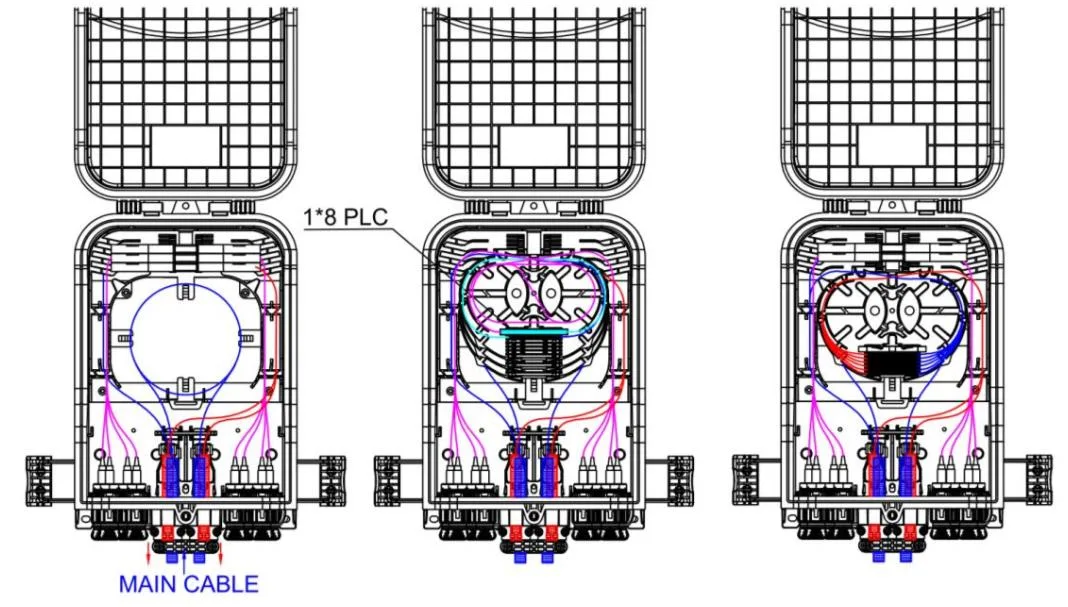

ГФС-8СКС дијаграм усмеравања

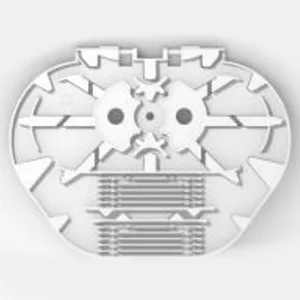

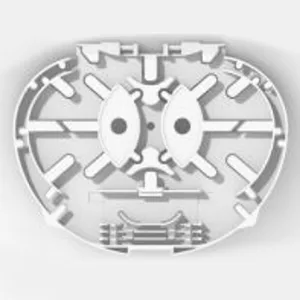

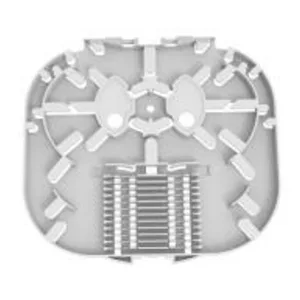

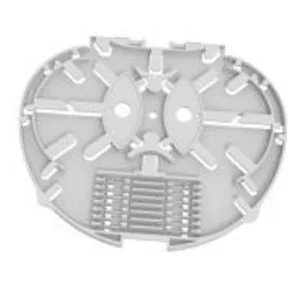

5.5 ЛАДИНГ ЗА СПРЕМАЊЕ

Артикал	Спајање плата	Флаинг Траи Б	Сплиттер А-1
Димензије (Х * В * Д, мм)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Нето тежина (кг)	0.021	0.015	0.021
Слика
Боја	РАЛ7035	РАЛ7035	РАЛ7035
Материјал	ПЦ + АБС	ПЦ + АБС	ПЦ + АБС
Капацитет спајања (језгре)	12 (2 слоја топлоте смањује заштитни рукав)	8 (1 слој топлоте смањује заштитни рукав)	6 (2 слоја топлоте омаловажава заштитни рукав)
Капацитет раздвајања ладице (рачунари)	1 (ПЛЦ 1к2, 1к4, 1к8, 0,9 мм влакна, 60к7к4мм)	/	1 (ПЛЦ 1к16, 0,9 мм влакна, 60к12к4мм)
Максимално (рачунари)	4	8	4
Подразумевано (ПЦС)	1	/	/

Напомена:

1. Горе наведени носачи могу се мешати у складу са захтевима.

2 Правила конфигурације: 1а = 2Б = 2Ц = 1Д = 1Е

3. Врсте дискова влакана непрекидно се повећавају

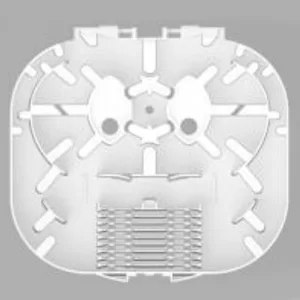

Артикал	ПЛАЋАЊЕ ЛАЧА Ц	Пљескалица Д	Пљескалица Е	Пљескалица Е-1
Димензије (Х * В * Д, мм)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Нето тежина (кг)	0.018	0.024	0.033	0.033
Слика
Боја	РАЛ7035	РАЛ7035	РАЛ7035	РАЛ7035
Материјал	ПЦ + АБС	ПЦ + АБС	ПЦ + АБС	ПЦ + АБС
Капацитет спајања (језгре)	12 (1 слој топлоте скупљаних заштитних рукава)	24 (2 слоја оштећења топлоте)	24 (2 слоја оштећења топлоте)	18 (2 слоја топлотне скраћене заштитне рукав)
Капацитет раздвајања ладице (рачунари)	/	/	1 (ПЛЦ 1к2, 1к4, 1к8, 0,9 мм влакна, 60к7к4мм)	1 (ПЛЦ 1к16, 0,9 мм влакна, 60к12к4мм)
Максимално (рачунари)	8	4	4	4
Подразумевано (ПЦС)	2	/	/	/

Напомена:

1. Горе наведени носачи могу се мешати у складу са захтевима.

3. Правила конфигурације: 1А = 2Б = 2Ц = 1Д = 1Е

3. Врсте дискова влакана непрекидно се повећавају

5.6 Додатна опрема

Снимање бр.	Име дела	Референтна слика	Јединица	Количина	Намидати
1	Корисници'Муал	/	назива	1	У
2	Извештај о тестирању разводника	/	назива	1	У

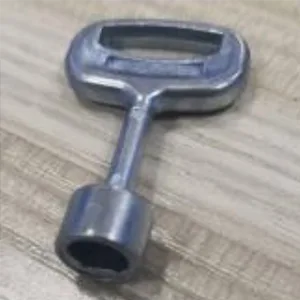

3	Кључ		назива	1	"Д" тип
4	Хеат-скупљајући чахура за заштиту		назива	8	Л = 45 мм

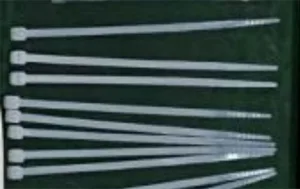

5	Најлонске каблове		назива	10	3к100мм

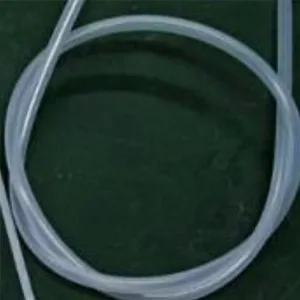

6	Голих цевница за заштиту од влакана		назива	1	Од4мм к 50цм
7	Зидни комплет		сет	1	Опционо као захтев купца. (Проширени пластични утикач Φ7.5к40мм, пхиллипс вијци за самоиппирање м5к40мм.)

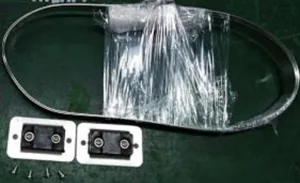

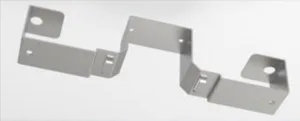

8	Пол-монтирани комплет		сет	10	Опционално као захтев купца

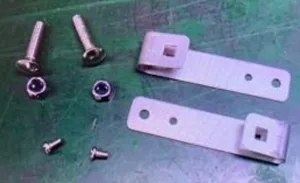

9	Ваздушни сет		сет	10	Опционално као захтев купца
10	Кабловски кабловски носач		сет	10	Опционално као захтев купца

6 Карактеристике заштите животне средине

Овај производ је у складу са Директивом о заштити животне средине РоХС-а и садржај олова, кадмијума, живе, хексавалентном хромом, полиброминираном бифенил (ПББ) и полиброминираним дифенил етром (ПБДЕ) не прелази ограничење.

7. Инсталација

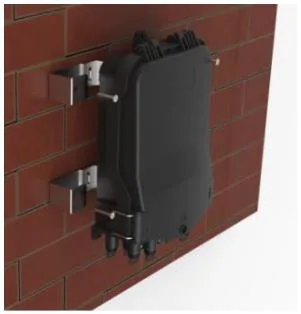

7.1. Инсталација на зиду

Бушите 3 рупе у зиду према димензији у Табели 2, поставите утикач проширења Φ7.5 * 40, поставите поље да бисте одговарали рупе и користили вијке да бисте причврстили.

Инсталација на зиду

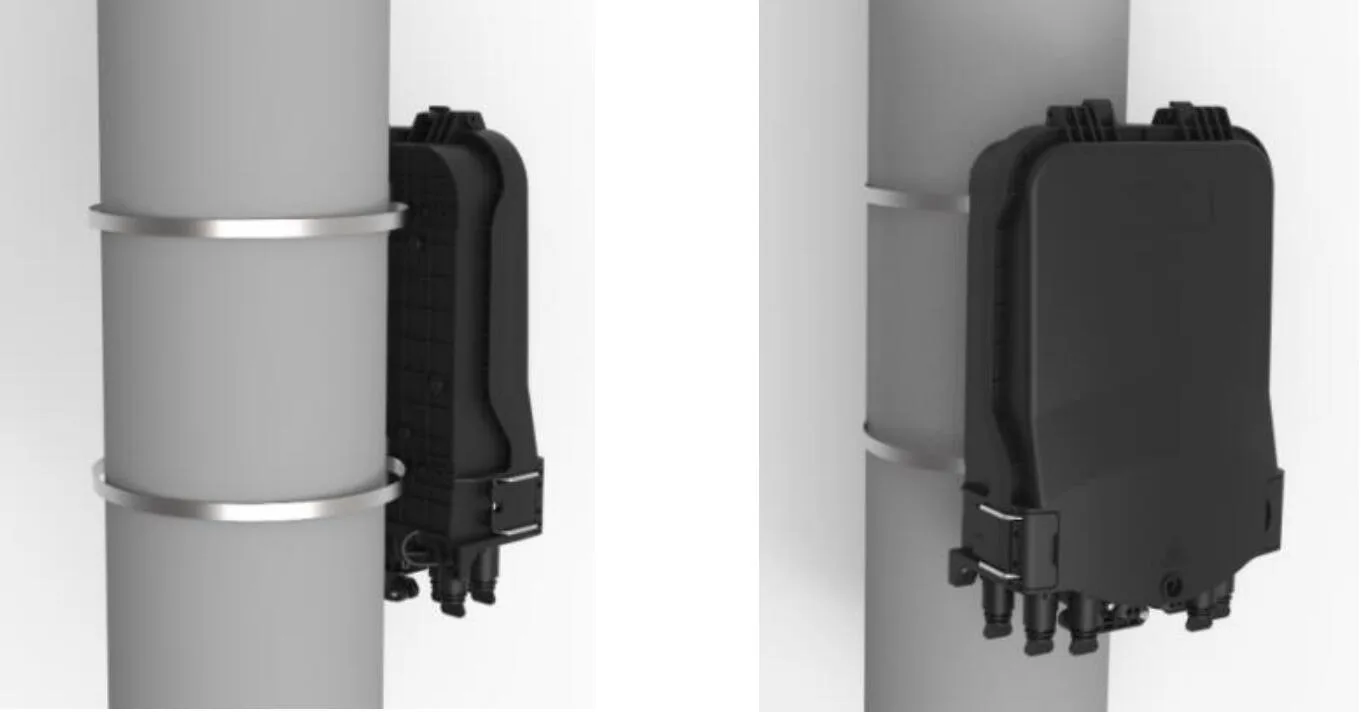

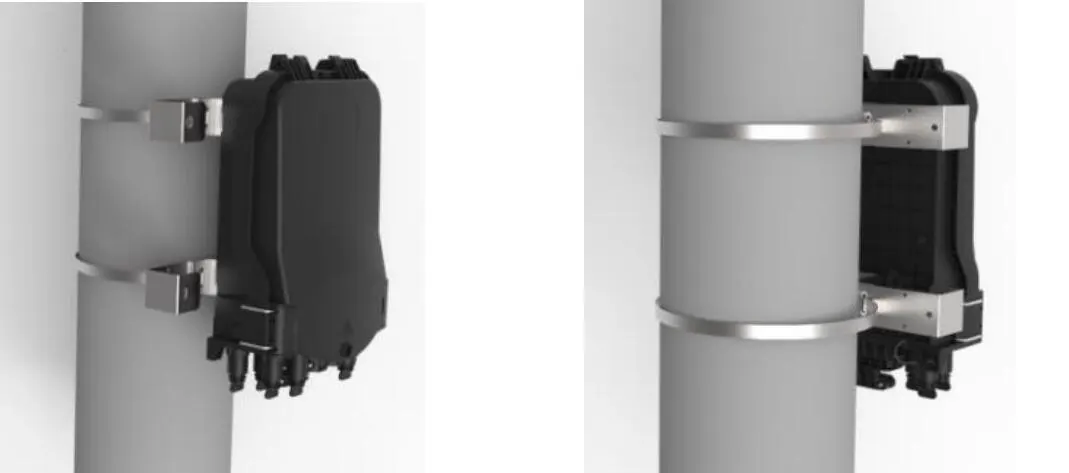

7.2. Пол-монтирана уградња

Прођите прстен за обруче кроз утор задње плоче и поправите га на телекомуникационом ступу

Подела монтирана инсталација

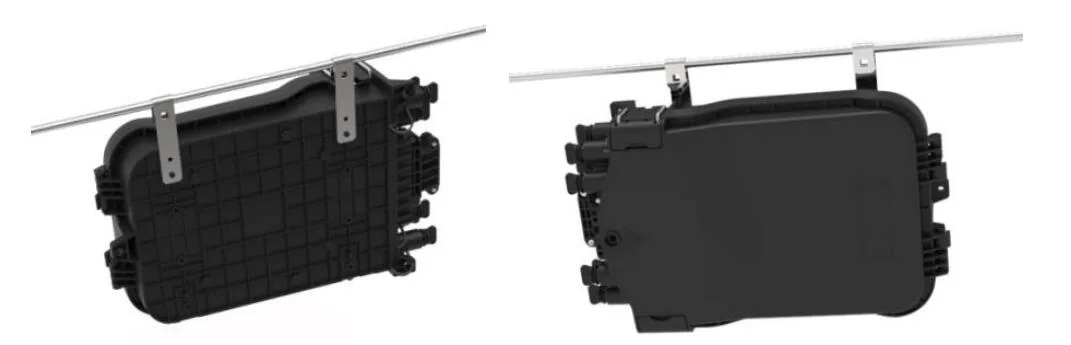

7.3 Надземна структура

Везати се да су два инсталирана на шасији надземних изнад висине на жици, а затим причвршћене, спречите да се случај не испуни.

Надземна структура

7.4 Позадина монтирана (са кабловском кабла за складиштење кабла)

Бушите 4 рупе у зиду према димензији кабловске кабла за складиштење отвора за уградњу, поставите утикач за проширење Φ 7,5 * 40, поставите поље да бисте ускладили рупе и причврстите вијцима.

Инсталација на зиду (са кабловском кабла за складиштење кабла)

7.5 Поласно постављене инсталације (са кабловском кабла за складиштење кабла)

Пренесите каиш од нехрђајућег челика кроз утор за складиштење каблова капију и поправите га на стубу копче.

Поласка уградња (са кабловским каблама за складиштење кабла)

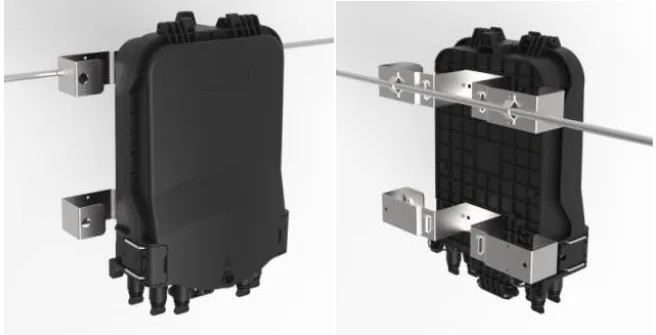

7.6 Инсталација са подизном копом (са кабловском кабла за складиштење кабла)

Помоћу мале металне плоче поправите дистрибутивну кутију на гласника.

Инсталација са ваздушним носачем (са кабловском кабла за складиштење кабла)

8. Рад конектора

8.1 Претходни адаптер - А (Е)

⚫ Закрените стрелицу делове влакног конектора у смеру супротном од казаљке на сату и извадите капу за прашину.

⚫ Преоритет стрелице са прикључком влакана је горе, уметните конектор влакана у утичницу и затражите стрелицу део у смеру казаљке на сату.

8.2 Пред повезани адаптер - Б (КСЛ)

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платно у смеру казаљке на сату

8.3 Претходни адаптер - Ц

⚫ Гурните клизни прстен на оптичком влакном преформираном утикачу у правцу стрелице да бисте уклонили поклопац прашине; Притисните дугме да бисте извадили поклопац прашине на адаптеру у правцу стрелице.

⚫ Поравнајте тело преформираног утикача са копчема адаптера док се не причврсти. Повежите две прекриваче прашине на исти начин.

⚫ Инсталирани монтажни утикач гура клизни прстен да бисте ослободили копчу, а затим повуците главно тело уназад да бисте је одвојили.

8.4 Претходно повезани адаптер - Д

⚫ Окрените претходни прикључени утикач против казаљке на сату и отворите прекривач и поклопац прашине у правцу стрелице.

⚫ Повежите превезани утикач Д и претходно повезани адаптер Д у правцу стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.5 Претходно повезани адаптер - Е (а)

⚫ Окрените претходни прикључени утикач против у смеру казаљке на сату и отворите превезани прикључни поклопац и прашине у правцу стрелице

⚫ Повежите превезани утикач Е и претходно повезани адаптер е у смеру стрелице и закрените утикач у смеру казаљке на сату да бисте је решили.

8.6 Претходни адаптер -Ф

⚫ Уметните утикач оптичког влакна за оптичку влакну кроз лабаве делове заузврат, а затим га прикључите у адаптер;

⚫ Инсталирајте КСЛ претходно повезани адаптер на адаптеру са пластичним кључем;

⚫ Уметните утикач Снап Спринг у омотач;

⚫ Инсталира се стезаљка за каблове и линија ће бити близу утикача;

⚫ Зајебите капицу кабловског стезаљке на платној посуди на сату.

8.7 Пре-повезани адаптер - Г

9. Пакет
