Каблови кратких тона за посебну примену
Оптичка мрежа високих перформанси која ради у О-Е-С-Ц-Л траци
Оптичке руте велике брзине у зградама (ФТТКС)
Оптички каблови са високим захтевима о радијусу савијања

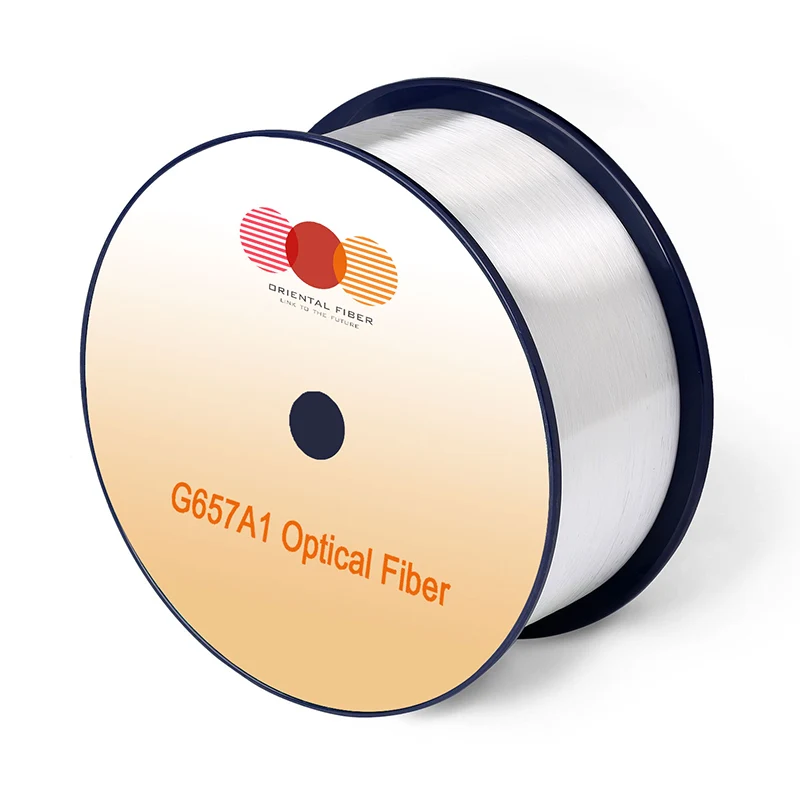

Једносмерни оптички влакна Г.657.а1 састаје се или прелази ИТУ-Т препорука Г.652.Д / Г.657.А1, укључујући ИЕЦ 60793-2-50 типа Б1.3 / Б6.А1 Спецификације влакана.
Ниско пригушење испуњава захтеве О-Е-С-Ц-Л опсега
Добар отпорност на губитак савијања на кратким радијусу
Ниски губици савијања за захтевне дизајне кабла, укључујући каблове са врпцима
Лов ПМД задовољава високу брзину и дуготрајну потребу за преносом на даљину
Тачни геометријски параметри који осигуравају низак губитак спајања и високу ефикасност спајања
|
Карактеристике |
Услови |
Одређене вредности |
Јединице |
|
|
Оптичке карактеристике |
||||
|
Пригушење |
1310нм |
≤0.35 |
[дБ / км] |
|
|
1383НМ (након старења Х2) |
≤0.35 |
[дБ / км] |
||
|
1460нм |
≤0.25 |
[дБ / км] |
||
|
1550нм |
≤0.21 |
[дБ / км] |
||
|
1625НМ |
≤0.23 |
[дБ / км] |
||
|
Пригушење вс. Таласне дужине Макс. α ди фф еренце |
1285-1330нм, у односу на 1310НМ |
≤0.03 |
[дБ / км] |
|
|
1525-1575НМ, у односу на 1550НМ |
≤0.02 |
[ДБ / км] |
||
|
Дисперзија ЦОЕ ФФИ ЕКИЕНТ |
1285-1340НМ |
-3.5 до 3.5 |
[пс / (нм · км)] |
|
|
1550нм |
≤18 |
[пс / (нм · км)] |
||
|
1625НМ |
≤22 |
[пс / (нм · км)] |
||
|
Зеро дисперзијска таласна дужина (λ0) |
- |
1300-1324 |
[нм] |
|
|
Нулта дисперзија нагиба (С0) |
- |
≤0.092 |
[ПС / (НМ2 · КМ)]] |
|
|
Типична вредност |
- |
0.086 |
[ПС / (НМ2 · КМ)]] |
|
|
Пмд |
Максимална појединачна влакна |
- |
≤0.1 |
[ПС / √КМ] |
|
Вредност дизајнирања везе (м = 20, к = 0,01%) (М = 20, к = 0,01%) |
- |
≤0.06 |
[ПС / √КМ] |
|
|
Типична вредност |
- |
0.04 |
[ПС / √КМ] |
|
|
Кабл Цуто ФФ таласна дужина (λцц) |
- |
≤1260 |
[нм] |
|
|
Пречник поља режима (МФД) |
1310нм |
8.4-9.2 |
[μм] |
|
|
1550нм |
9.3-10.3 |
[μм] |
||
|
Е ФФ ЕКТИВЕ ГРУПИ ИНДЕКС РАПРАЦИЈЕ (НЕ ФФ) |
1310нм |
1.466 |
- |
|
|
1550нм |
1.467 |
- |
||
|
Прекидања тачке |
1310нм |
≤0.05 |
[ДБ] |
|
|
1550нм |
≤0.05 |
[ДБ] |
||
|
Геометријске карактеристике |
||||
|
Пречник облога |
- |
125,0 ± 0,7 |
[μм] |
|
|
Облагање не-циркуларност |
- |
≤0.7 |
[%] |
|
|
Пречник премаза |
- |
235-245 |
[μм] |
|
|
Грешка концентрисана концентрично-облоге |
- |
≤12.0 |
[μм] |
|
|
Премаз не-кружнице |
- |
≤6.0 |
[%] |
|
|
Грешка концентрисања језгрена |
- |
≤0.5 |
[μм] |
|
|
Цурл (радијус) |
- |
≥4 |
[м] |
|
|
Дужина испоруке |
- |
До 50.4 |
[КМ / Реел] |
|
|
Карактеристике заштите животне средине |
1310НМ, 1550НМ и 1625НМ |
|||
|
Температурна зависност изазвана пригушење |
-60 ℃ до + 85 ℃ |
≤0.05 |
[ДБ / км] |
|
|
Температурно-влажност бициклизам изазвано пригушење |
-10 ° Ц до + 85 ° Ц, 98% РХ |
≤0.05 |
[ДБ / км] |
|
|
Последање зависности од водостаја |
23 ° Ц, 30 дана |
≤0.05 |
[ДБ / км] |
|
|
Пригушење зависности од влаге топлоте изазвано |
85 ° Ц и 85% РХ, током 30 дана |
≤0.05 |
[ДБ / км] |
|
|
Суво старење топлоте |
85 ℃, 30 дана |
≤0.05 |
[ДБ / км] |
|
|
Механичка спецификација |
||||
|
Отпорни тест |
- |
≥9.0 |
[Н] |
|
|
- |
≥1.0 |
[%] |
||
|
- |
≥100 |
[КПСИ] |
||
|
- |
- |
- |
||
|
Макро-савијте губитак |
10 окреће се око полумјера од 15 мм |
1550нм |
≤0.25 |
[ДБ] |
|
10 окреће се око полумјера од 15 мм |
1625НМ |
≤1.0 |
[ДБ] |
|
|
1 окрените се око рунде од 10 мм радијуса |
1550нм |
≤0.75 |
[ДБ] |
|
|
1 окрените се око рунде од 10 мм радијуса |
1625НМ |
≤1.5 |
[ДБ] |
|
|
Снага за превлачење |
типична просечна сила |
1.5 |
[Н] |
|
|
вршна сила |
1.3-8.9 |
[Н] |
||
|
Динамички параметар умора (НД) |
- |
≥20 |
- |
|
