5к2мм водоотпоран кабл Мини СЦ / АПЦ конектор оптички патцх Цордс

Примена:● ФТТКС / ФТТХ системи● Етхернет апликације● ЦАТВ Линкови● Оптичка дистрибуција сигнала● Пасивне оптичке мреже (Пон)● Окосница, хоризонталне и пратеће апликације● Претходно падајуће прикључне кутије● Спољна подручја; Оштро околишКарактеристике:● Низак губитак уметања, висок губитак повратка.......

Пошаљи упит

Опис производа

Примена:

● ФТТКС / ФТТХ системи

● Етхернет апликације

● ЦАТВ Линкови

● Оптичка дистрибуција сигнала

● Пасивне оптичке мреже (Пон)

● Окосница, хоризонталне и пратеће апликације

● Претходно падајуће прикључне кутије

● Спољна подручја; Оштро околиш

Карактеристике:

● Низак губитак уметања, висок губитак повратка.

● Добар у поновљивост и изменалности.

● 100% уметање, губитак поврата, крајње лице и.

● Инспекција сметње.

● Одлична механичка издржљивост.

● Придржавајте се Телкордиа ГР-326-језгре.

● Осигурава високе перформансе и поузданост у управљању оптичким кабловима.

● Брза и једноставна инсталација и реконфигурација.

● Једноставно руковање, нема потребе за посебним алатом.

● ИП68 водоотпоран.

Техничка спецификација:

Конструкције	Јединица	Описи
Гроф влакана		Симплек
Таласна дужина	нм	1310/1550
Губитак уметања	дБ	≤0.30
Губитак повратка	дБ	≥ 60
Тип везе		СЦ / АПЦ
Ферула		Керамички
Циклуси прикључка		500
Боја јакне за каблове		Сива
Спољни пречник каблова	мм	5.0 (± 0,2) к2.0 (± 0,1)
Режим влакана		Јединствени режим: Г657А2
Кабловска јакна Материјал		Лсзх
Тежина кабла	Кг / км	20 (приближно)
Садржај штампања		Прилагодљив
Дужина	m	30,50,100,150,200,250,300,400,500 или прилагодљиво (Толеранција: ± 0,5м)
Тип конектора		Улаз: Аццорд Х Оптиц СЦ / АПЦ
Тип конектора		Излаз: без конектора
Тракција (Аксијално између кабла и конектора)	N	100
Водоотпоран разред		ИП68
Радна температура	℃	-20 ° Ц ~ + 65 ℃
Температура складиштења	℃	-20 ° Ц ~ + 65 ℃

Структура кабла:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Оптичка влакна	Уписати	Г657 А2
	Бр. Влакна	1
	Боја	Плава
Члан снаге челика	Материа	Челична жица
Члан снаге челика	Пречник	0,4 мм
Члан од челика	Материа	Челична жица
Члан од челика	Пречник	1,0 мм
Спољни омотач	Димензија	2.0 (± 0,1) к5.0 (± 0,2)
	Материјал	Лсзх
	Боја	Сива
Тежина кабла	Кг / км	20
Напетост	N	300 (дугорочно)
Напетост	N	600 (краткорочно)
Здробити	Н / 10цм	200 (дугорочно)
Здробити	Н / 10цм	1000 (краткорочно)
Мин. Зрачење савијања	мм	10кХ (статички)
Мин. Зрачење савијања	мм	20кХ (динамична)
Распон радне температуре:		-20 ℃ до + 60 ℃
Распон за складиштење / транспорт температуре:		-20 ℃ до + 60 ℃

Оптичка влакна:

Све карактеристике кабловског влакана (влакно готовог кабла) морају бити, најмање, у складу са ИТО-Т препоруком Г.657А2 и буду на следећи начин.

Артикал	Спецификација
Тип влакана	Један режим
Материјал влакана	Допед силика
Коефицијент пригушења @ 1310 нм @ 1383нм @ 1490НМ @ 1550 нм @ 1625нм Након формирања кабла @ 1310 нм @ 1550 нм	≤ 0,36 дБ / км ≤ 0,36 дБ / км ≤ 0,25 дБ / км ≤ 0,22 дБ / км ≤ 0,25 дБ / км ≤ 0,36 дБ / км ≤ 0,22 дБ / км
Таласна дужина кабла	≤ 1260 нм
Таласна дужина нулте дисперзије	1300 ~ 1324 Нм
Скипање нулте дисперзије	≤ 0.092 ПС / (НМ2.КМ)
ПМД @ 1550 НМ	0.1 ПС / КМ1 / 2
Хроматска дисперзија @ 1285 ~ 1330 нм @ 1271 ~ 1360 НМ @ 1550 нм @ 1625 нм	3 ПС / (НМ. КМ) ≤5.3 ПС / (НМ км) ≤18.0 пс / (нм. Км) ≤22 пс / (нм. Км)
Пречник поља режима @ 1310 НМ	8.5-9.3ум
ГРЕШКА ЦОРЕ / ЦЛАД концентрисаност	≤ 0,5 један
Пречник облога	125,0 ± 0,7 један
Облагање не-циркуларност	≥5%
Пречник примарног премаза	242 ± 7 један
Примарни премаз концентричности / премаза	≤10 μм
Премаз не-кружнице	≤0,7%
Пригушење кабловског губитка савијања 1 ред 1 мандрел 7,5 мм 10 окрета 1 Мандрел 15мм	1550НМ ≤ Δ 0,10 дБ / км 1550НМ ≤ 0,03 дБ / км

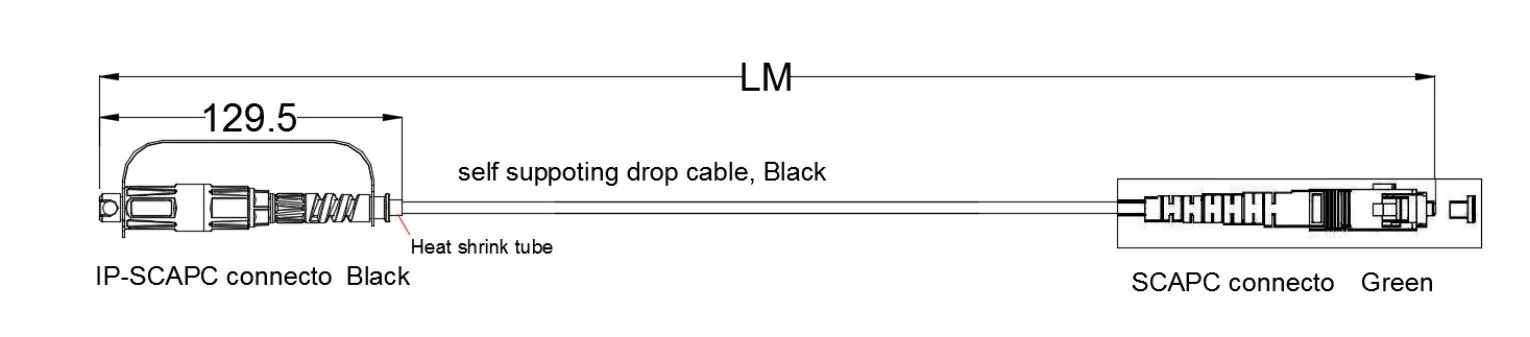

ДИМЕНЗИОНАЛНИ ЦРВЕНИ:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Паковање:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Захтеви за паковање:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
