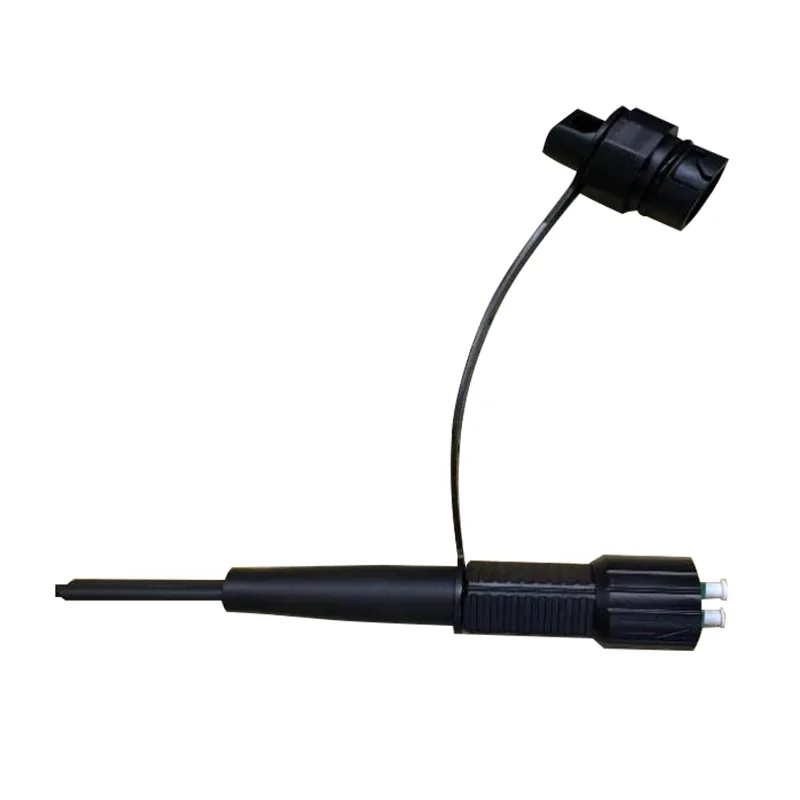

ДУПЛЕКС ЛЦ / УПЦ водоотпорни округли каблови за оптичке влакне закрпе (Аццорд Мини ДЛЦ конектор)

Примена:● ФТТКС / ФТТХ системи● Етхернет апликације● ЦАТВ Линкови● Оптичка дистрибуција сигнала● Пасивне оптичке мреже (Пон)● Окосница, хоризонталне и пратеће апликације● Претходно падајуће прикључне кутије● Спољна подручја; Оштро околишКарактеристике:● Низак губитак уметања, висок губитак повратка.......

Пошаљи упит

Опис производа

Примена:

● ФТТКС / ФТТХ системи

● Етхернет апликације

● ЦАТВ Линкови

● Оптичка дистрибуција сигнала

● Пасивне оптичке мреже (Пон)

● Окосница, хоризонталне и пратеће апликације

● Претходно падајуће прикључне кутије

● Спољна подручја; Оштро околиш

Карактеристике:

● Низак губитак уметања, висок губитак повратка.

● Добар у поновљивост и изменалности.

● 100% уметање, губитак поврата, крајње лице и.

● Инспекција сметње.

● Одлична механичка издржљивост.

● Придржавајте се Телкордиа ГР-326-језгре.

● Осигурава високе перформансе и поузданост у управљању оптичким кабловима.

● Брза и једноставна инсталација и реконфигурација.

● Једноставно руковање, нема потребе за посебним алатом.

● ИП68 водоотпоран.

Техничка спецификација:

Конструкције	Јединица	Описи
Гроф влакана		Дуплекс
Таласна дужина	нм	1310/1550
Губитак уметања	дБ	≤0.30
Губитак повратка	дБ	≥50 (УПЦ)
Боја јакне за каблове		Црн
Спољни пречник каблова	мм	7,0 ± 0,2
Режим влакана		Јединствен режим: Г657 А2
Кабловска јакна Материјал		Лсзх
Тежина кабла	Кг / км	38 (приближно)
Садржај штампања		Прилагодљив
Дужина	m	50, 75, 100, 150, 200.250, 300 или прилагодљив (толеранција: ± 0,5м)
Тип конектора		Унос:	Аццорд Мини ДЛЦ / УПЦ конектор
		Излаз:	Аццорд ДУПЛЕКС ЛЦ / УПЦ конектор
Водоотпоран разред		ИП68
Радна температура	℃	-40 ° Ц ~ + 70 ℃
Температура складиштења	℃	-40 ° Ц ~ + 70 ℃

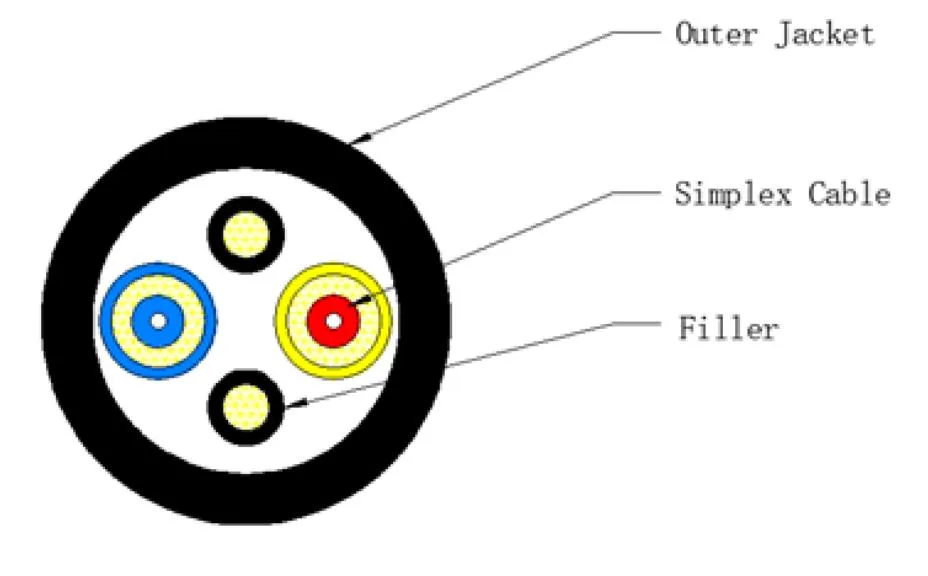

Структура кабла:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Спецификација каблова:

Артикал	Садржај	Вредност
Уска пуферска влакна	Број	2
	Уписати	Г.657А2
	Пречник (мм)	0,90 ± 0,05
	Материјал	Лсзх
	Боја	Бели
Симплек кабл	Материјал	Лсзх
	Пречник (мм)	2,0 ± 0,1
	Боја	Плава и жута
Род	Материјал	Лсзх
	Пречник (мм)	1,3 ± 0,1
	Боја	Црн
Спољна јакна	Материјал	Лсзх
	Пречник (мм)	7,0 ± 0,2
	Боја	Црн
	Дебљина (мм)	1.0 ± 0.1
Тежина кабла (кг / км) цца.		38 ± 3
Испит за истезање (Н)		Дугорочно: 400 Н Краткорочни рок: 800 Н
Тест с равном планом (н / 10цм)		Дугорочно: 1000 Н / 10цм Краткорочно: 2200 Н / 10цм
Мин. Радијус савијања		10КСОД (статички); 20КСОД (динамично)
Температура инсталације		-40 ° Ц до + 70 ° Ц
Температура складиштења		-40 ° Ц до + 70 ° Ц

Перформансе оптичких влакана навезања

Перформансе Оптичке влакна са цаблед-ом (ИТУ-Т РЕЦ. Г.657А2)

Артикал	Спецификација
Тип влакана	Један режим
Материјал влакана	Допед силика
Коефицијент пригушења @ 1310 нм @ 1383нм @ 1460нм @ 1550 нм @ 1625нм	≤ 0,35 дБ / км ≤ 0,35 дБ / км ≤ 0,25 дБ / км ≤ 0,21 дБ / км ≤ 0,23 дБ / км
Таласна дужина кабла	≤ 1260 нм
Таласна дужина нулте дисперзије	1300 ~ 1324 Нм
Скипање нулте дисперзије	≤ 0.092 ПС / (НМ2.КМ)
ПМД @ 1550 НМ	0.1 ПС / КМ1 / 2
Хроматска дисперзија @ 1285 ~ 1330 нм @ 1271 ~ 1360 НМ @ 1550 нм @ 1625нм	3 ПС / (НМ. КМ) ≤5.3 ПС / (НМ км) ≤18.0 пс / (нм. Км) ≤22 пс / (нм. Км)
Пречник поља режима @ 1310 НМ	8.5-9.3ум
ГРЕШКА ЦОРЕ / ЦЛАД концентрисаност	≤ 0,5 један
Пречник облога	125,0 ± 0,7 један
Облагање не-циркуларност	≥5%
Пречник примарног премаза	242 ± 7 један
Примарни премаз концентричности / премаза	≤10 μм
Премаз не-кружнице	≤0,7%
Пригушење кабловског губитка савијања 10 окрета 1 Мандрел 15мм 1 ред 1 Мандрел 10мм 1 ред 1 мандрел 7,5 мм	1550НМ ≤ 0,03 дБ / км 1550НМ ≤ 0,1 дБ / км 1550нм ≤ 0,5 дБ / км

ДИМЕНЗИОНАЛНИ ЦРВЕНИ:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Не	Опис	Количина
1	СМ Г.657А2 2 језгра са влакнима од 2,0 мм. Од7.0мм, црна лсзх	1
2	Мини ДЛЦ прикључак Блацк	1
3	ЛЦ3.0 ДУПЛЕКС за једнократну влакну, беж, цев за ИЦ конектор, бели	2
4	Гумена топлотна скраћива цев, црна, од 8,5 мм Л = 17 мм	1
5	Гумена топлотна скраћива цев, црна, од 8,5 м Л-30мм	2
6	Флексибилна заштитна челична цев, од 2,8 мм Л = 52 мм	2
8	Топлотна скупљава цев, бела / жута од3.0мм Л = 5 мм	2
