Патцх Цорд вс Пигтаил: Која је разлика у оптичким мрежама?

Оптичке мреже су постале основа модерних комуникационих система, подржавајући све, од интернет услуга и дата центара до телекомуникација и пословних мрежа. Иза ових брзих веза стоје многе мале, али важне компоненте, укључујући влакнаПатцх ЦордиПигтаил.

Иако могу изгледати слично, патцх каблови и пигтаилови служе различитим сврхама у инсталацијама са оптичким влакнима. Разумевање њихових разлика помаже инжењерима, инсталатерима и корисницима мреже да изграде поузданије и ефикасније оптичке комуникационе системе.

Дакле, шта су тачно фибер патцх каблови и пигтаилс, и како они раде заједно у модерним мрежама?

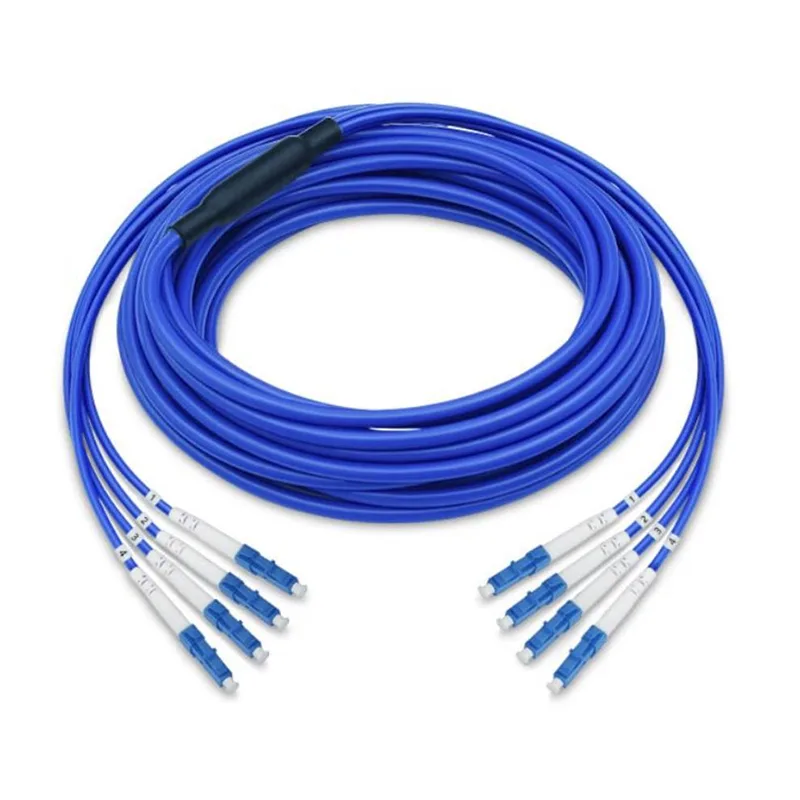

Шта је фибер патцх кабл?

Фибер патцх цорд је оптички кабл са конекторима инсталираним на оба краја. Углавном се користи за повезивање оптичких уређаја, мрежне опреме и система за дистрибуцију влакана.

Пошто оба краја већ имају конекторе, патцх каблови се могу брзо инсталирати без додатног рада на спајању.

Типичан кабл од влакана укључује:

• Оптички кабл
• Заштитна јакна
• Прикључци за влакна на оба краја
• Структура арматуре

Уобичајени типови конектора укључују:

• ЛЦ конектор
• СЦ конектор
• ФЦ конектор
• СТ конектор

Шта је фибер пигтаил?

Фибер пигтаил је кратки оптички кабл са конектором инсталираним само на једном крају, док други крај садржи изложено влакно за спајање.

За разлику од патцх каблова, пигтаилс се обично користе унутар кутија за завршетак влакана, оптичких дистрибутивних оквира и лежишта за спајање.

Пигтаил од влакана обично се састоји од:

• Један унапред инсталиран конектор за влакна
• Изложени крај влакна за спајање фузијом
• Заштитни премаз од влакана
• Спољна јакна

Изложено влакно омогућава техничарима да га трајно повежу са долазним оптичким кабловима фузионим спајањем.

Како функционишу патцх каблови и пигтаилс?

Принцип рада фибер патцх кабла

Патцх каблови обезбеђују флексибилну везу између два оптичка порта.

Процес повезивања је једноставан:

Оптички уређај

↓

Фибер конектор

↓

Патцх цорд

↓

Још један оптички уређај

Ово чини патцх каблове идеалним за повезивање опреме којој је можда потребна честа инсталација или замена.

Принцип рада фибер пигтаил-а

Пигтаилс су дизајнирани за трајно затварање влакана.

Основни процес је:

Припрема фибер кабла

↓

Пигтаил фузионо спајање

↓

Заштита унутар лежишта за спајање

↓

Повезивање са оптичком опремом

Патцх Цорд вс Пигтаил: кључне разлике

Како се спојни каблови и пигтаилс користе заједно?

У многим мрежама са оптичким влакнима, патцх каблови и пигтаилс раде заједно уместо да замењују једни друге.

Уобичајени процес повезивања влакана је:

Спољни фибер кабл

↓

Пигтаил спајање унутар разводне кутије за влакна

↓

Плоча адаптера за влакна

↓

Повезивање патцх кабла

↓

Мрежна опрема

Ова комбинација ствара стабилну везу док је повезивање опреме лако за управљање.

Зашто су фибер пигтаилс важни у оптичким мрежама?

Фибер пигтаилс играју важну улогу у заштити и организовању оптичких веза.

Њихове предности укључују:

• Поуздане трајне везе
• Смањен губитак сигнала кроз правилно спајање
• Боље управљање влакнима
• Једноставна интеграција у дистрибутивне системе

Зашто се каблови од влакана широко користе?

Патцх каблови су популарни јер пружају згодне и флексибилне везе.

Њихове предности укључују:

• Брза инсталација
• Лако одржавање
• Једноставна замена опреме
• Погодно за различите распореде мреже

Врсте каблова од влакана и пигтаила

Сингле Моде Фибер Патцх Цорд и Пигтаил

Производи са једномодним влакнима се обично користе за пренос на велике удаљености, телекомуникације и мрежне везе велике брзине.

Вишемодни фибер патцх кабл и пигтаил

Производи са вишемодним влакнима се често користе у апликацијама на мањим удаљеностима као што су мреже предузећа и центри података.

Опције конектора

Како одабрати између патцх кабла и пигтаил-а?

Избор зависи углавном од структуре мреже и захтева за инсталацију.

Будући развој технологије оптичких веза

Како брзина интернета наставља да расте, технологија оптичке везе се развија ка већој густини, бољој поузданости и лакшој инсталацији.

Будући трендови могу укључивати:

• Оптичке мреже веће брзине
• Компактни дизајн везе са влакнима
• Побољшана технологија конектора
• Ефикаснији системи управљања влакнима

Закључак

Фибер Патцх Цорд и Пигтаил су основне компоненте у модерним оптичким мрежама, али имају различите улоге. Патцх каблови обезбеђују флексибилне везе опреме, док се пигтаилс углавном користе за трајно затварање влакана путем спајања.

Разумевање разлике између ове две компоненте помаже дизајнерима мреже и техничарима да креирају поузданије и ефикасније системе оптичких влакана.

Иако су мали делови већег комуникационог система, патцх каблови и пигтаилс играју важну улогу у одржавању стабилних и брзих глобалних дигиталних веза.
