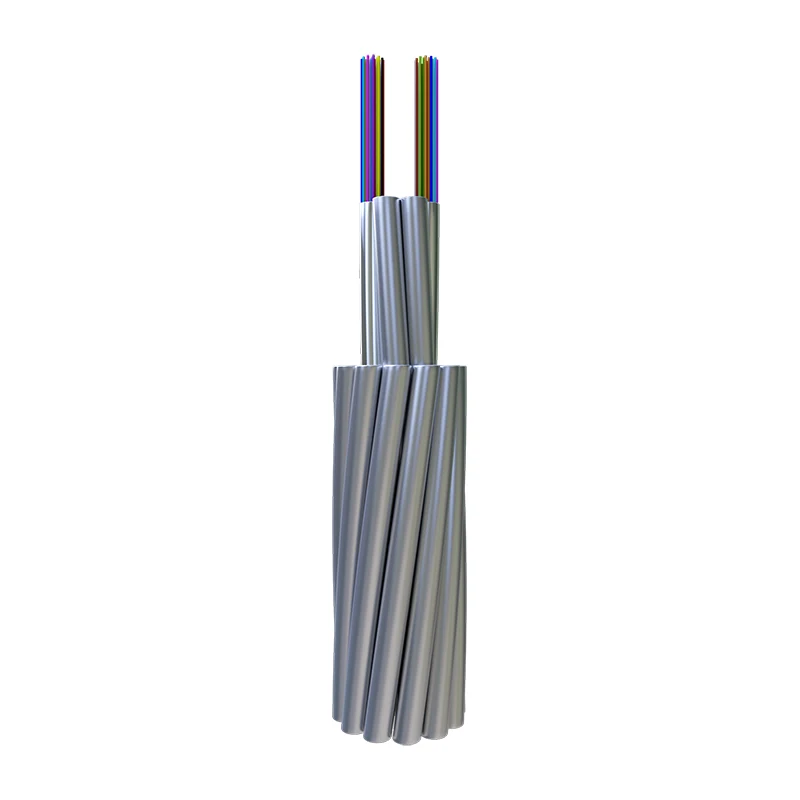

Студентна цев оптичка влакна композитна надземна основна жица

Пригушење

Ширина појаса

Поларизација Дисперзија режима

@ 850нм

@ 1300нм

@ 1310нм

@ 1550нм

@ 850нм

@ 1300нм

Појединац Влакно

Дизајн Вриједност везе (м = 20, к = 0,01%)

Г652Д

—

—

≤0.35дб / км

≤0.21дб / км

—

—

≤0.20пс / КМ

≤0.1пс / КМ

Г655

—

—

—

≤0.22дб / км

—

—

≤0.20пс / КМ

≤0.1пс / КМ

50/125 уМ

≤3.0дб / км

≤1.0дб / км

—

—

≥600МХз.км

≥1200мхз.км

—

—

62,5 / 125 уМ

≤3.5дб / км

≤1.0дб / км

—

—

≥200мхз.км

≥600МХз.км

—

—

Цласси фитион

Материјал

Вредност

Изградња

Оптичка влакна

Г652Д / Г655 итд.

2 - 144

Заштитна цев

Цев од нехрђајућег челика

1.5 - 6 мм

Насукан

Као жица / АА жица / Ал Род

1.5 - 6 мм

Макс. Пречник

30 мм

Макс. Пресек

500 мм²

Карактеристичан

Према стандардима као ДЛ / Т 832, ИЕЦ60794-4-10, ИЕЕЕ1138

Макс. Тензилна чврстоћа (РТС) (КН)

700

Макс. Снага здроба (Н / 100мм)

3000

Макс. Кратки тренутни капацитет (40 ℃ до 200 ℃) (КА2С)

2000

Мин. Радијус савијања (динамичан)

20д

Мин. Радијус савијања (статички)

15д

Окружење Перформансе

Инсталација (℃)

-10 до +50

Транспорт и рад (℃)

-40 до +65

Снимање бр.

Технички подаци

Тип производа

Врста структуре

Макс. Влакно
Рачунати

Одељак као жица
(Мм2)

Пречник

(Мм)

Тежина кабла
(кг / км)

Оцените затезну чврстоћу

(Кн)

20 ℃ ДЦ

Отпорност

(Ω / км)

КРАТАК ВРЕМЕ Тренутни капацитет

(40-200 ℃ ка2.С)

1

ОПГВ-48Б1.3-90- [112; 45]

1 / 2.6 / 20АС + 4 / 2.5 / 20АС +

11 / 2.8 / 20АС, оптичка јединица 2/25

48

≈90

13.2

≤641

≥112

≤0.98

≥45

2

ОПГВ-48Б1.3-90- [57; 67]

1 / 2.6 / 40АС + 4 / 2.5 / 40АС +

11 / 2.8 / 40А, оптичка јединица 2/25

48

≈90

13.2

≤457

≥57

≤0.52

≥67

3

ОПГВ-24Б1.3-100- [118; 50]

1 / 2.6 / 20АС + 5 / 2.5 / 20АС +

11 / 2.8 / 20АС, оптичка јединица 1 / 2.5

24

≈100

13.2

≤674

≥118

≤0.93

≥50

4

ОПГВ-24Б1.3-100- [60; 74]

1 / 2.6 / 40АС + 5 / 2.5 / 40АС +

11 / 2.8 / 40А, оптичка јединица 1/25

24

≈100

13.2

≤479

≥60

≤0.49

≥74

5

ОПГВ-24Б1.3-110- [133; 63]

1 / 2.6 / 20АС + 5 / 2.5 / 20АС +

10 / 3.2 / 20АС, оптичка јединица 1/2,5

24

≈110

14

≤760

≥133

≤0.83

≥63

6

ОПГВ-24Б1.3-110- [140; 68]

1 / 2.8 / 20АС + 5 / 2.7 / 20АС +

11/3.05 / 20АС, оптичка јединица 1 / 2.6

24

≈110

14.3

≤791

≥140

≤0.80

≥68

7

ОПГВ-24Б1.3-110- [67; 95]

1 / 2.9 / 20АС + 5 / 2.8 / 20АС +

12 / 2.8 / АА, оптичка јединица 1 / 2.7

24

≈37

≈74 (АА)

14.1

≤473

≥67

≤0.40

≥95

8

ОПГВ-36Б1.3-120- [145; 73]

1/3.0 / 20АС + 5 / 2.9 / 20АС +

12 / 2.9 / 20АС, оптичка јединица 1 / 2.8

36

≈120

14.6

≤820

≥145

≤0.77

≥73

9

ОПГВ-36Б1.3-120- [95; 98]

1/3.0 / 30АС + 5 / 2.9 / 30АС +

12 / 2.9 / 30ас, оптичка јединица 1 / 2.8

36

≈120

14.6

≤700

≥95

≤0.55

≥98

10

ОПГВ-36Б1.3-120- [74; 110]

1/3.0 / 40АС + 5 / 2.9 / 40АС +

12 / 2.9 / 40А, оптичка јединица 1 / 2.8

36

≈120

14.6

≤582

≥74

≤0.42

≥110

11

ОПГВ-72Б1.3-120- [147; 76]

1 / 3.2 / 20АС + 4 / 3.0 / 20АС +

12 / 3.0 / 20АС, оптичка јединица 2/2,9

72

≈120

15.2

≤832

≥147

≤0.76

≥76

12

ОПГВ-72Б1.3-120-2 [96; 101]

1 / 3.2 / 30АС + 4 / 3.0 / 30АС +

12 / 3.0 / 30АС, оптичка јединица 2/2,9

72

≈120

15.2

≤711

≥96

≤0.53

≥101

13

ОПГВ-72Б1.3-120- [74; 114]

1 / 3.2 / 40АС + 4 / 3.0 / 40АС +

12 / 3.0 / 40АС, оптичка јединица 2/2,9

72

≈120

15.2

≤591

≥74

≤0.40

≥114

14

ОПГВ-36Б1.3-130- [155; 85]

1 / 3.2 / 20АС + 5 / 3.0 / 20АС +

12 / 3.0 / 20АС, оптичка јединица 1 / 2.9

36

≈130

15.2

≤879

≥155

≤0.72

≥85

15

ОПГВ-36Б1.3-130- [102; 114]

1 / 3.2 / 30АС + 5 / 3.0 / 30АС +

12 / 3.0 / 30АС, оптичка јединица 1 / 2.9

36

≈130

15.2

≤751

≥102

≤0.50

≥114

16

ОПГВ-36Б1.3-130- [79; 137]

1 / 3.2 / 40АС + 5 / 3.0 / 40АС +

12 / 3.0 / 40А, оптичка јединица 1 / 2.9

36

≈130

15.2

≤624

≥79

≤0.40

≥137

17

ОПГВ-36Б1.3-140- [175; 100]

1 / 3.3 / 20АС + 5 / 3.2 / 20АС +

12 / 3.2 / 20АС, оптичка јединица 1 / 3.1

36

≈140

16.1

≤995

≥175

≤0.65

≥100

18

ОПГВ-36Б1.3-140- [115; 140]

1 / 3.3 / 30АС + 5 / 3.2 / 30АС +

12 / 3.2 / 30АС, оптичка јединица 1 / 3.1

36

≈140

16.1

≤850

≥115

≤0.45

≥140

19

ОПГВ-36Б1.3-145- [86; 170]

1 / 3.3 / 20АС + 5 / 3.2 / 20АС +

12 / 3.2 / АА, оптичка јединица 1 / 3.1

36

≈49

≈96 (АА)

16.1

≤611

≥86

≤0.31

≥170

20

ОПГВ-48Б1.3-150- [182; 123]

1 / 3.4 / 20АС + 5 / 3.3 / 20АС +

12 / 3.3 / 20АС, оптичка јединица 1 / 3.2

48

≈150

16.6

≤1055

≥182

≤0.60

≥123

21

ОПГВ-48Б1.3-150- [122; 165]

1 / 3.4 / 30АС + 5 / 3.3 / 30АС +

12 / 3.3 / 30АС, оптичка јединица 1 / 3.2

48

≈150

16.6

≤901

≥122

≤0.42

≥165

22

ОПГВ-48Б1.3-150- [95; 195]

1 / 3.4 / 40АС + 5 / 3.3 / 40АС +

12 / 3.3 / 40А, оптичка јединица 1 / 3.2

48

≈150

16.6

≤747

≥95

≤0.33

≥195

23

ОПГВ-72Б1.3-150- [172; 110]

1 / 3.4 / 20АС + 4 / 3.3 / 20АС +

12 / 3.3 / 20АС, оптичка јединица 2 / 3.2

72

≈150

16.6

≤998

≥172

≤0.64

≥110

24

ОПГВ-72Б1.3-150- [116; 147]

1 / 3.4 / 30АС + 4 / 3.3 / 30АС +

12 / 3.3 / 30АС, оптичка јединица 2 / 3.2

72

≈150

16.6

≤853

≥116

≤0.45

≥147

25

ОПГВ-48Б1.3-170- [198; 150]

1 / 3.6 / 20АС + 5 / 3.5 / 20АС +

12 / 3.5 / 20АС, оптичка јединица 1 / 3.4

48

≈170

17.6

≤1190

≥198

≤0.54

≥150

26

ОПГВ-72Б1.3-170- [199; 156]

1 / 3.8 / 20АС + 4 / 3.6 / 20АС +

12 / 3.6 / 20АС, оптичка јединица 2 / 3.5

72

≈170

18.2

≤1187

≥199

≤0.54

≥156

27

ОПГВ-48Б1.3-180- [252; 125]

1 / 3.8 / 14АС + 5 / 3.6 / 14АС +

12 / 3.6 / 14АС, оптичка јединица 1 / 3.5

48

≈180

18.2

≤1372

≥252

≤0.72

≥125

28

ОПГВ-48Б1.3-180- [211; 175]

1 / 3.8 / 20АС + 5 / 3.6 / 20АС +

12 / 3.6 / 20АС, оптичка јединица 1 / 3.5

48

≈180

18.2

≤1255

≥211

≤0.50

≥175

29

ОПГВ-48Б1.3-180- [147; 234]

1 / 3.8 / 30АС + 5 / 3.6 / 30АС +

12 / 3.6 / 30АС, оптичка јединица 1 / 3.5

48

≈180

18.2

≤1071

≥147

≤0.35

≥234

30

ОПГВ-48Б1.3-180- [113,262]

1 / 3.8 / 40АС + 5 / 3.6 / 40АС +

12 / 3.6 / 40АС, оптичка јединица 1 / 3.5

48

≈180

18.2

≤888

≥113

≤0.28

≥262

31

ОПГВ-48Б1.3-235- [268; 243.4]

1 / 2.7 / 20АС + 4 / 2.5 / 20АС +

12 / 2.5 / 20АС + 13 / 3.8 / 20АС,

Оптичка јединица 1 / 3.5

48

≈235

20.3

≤1594

≥268

≤0.38

≥243.4

Артикал

Тест Метод

Захтеви

Напетост

Иец 60794-1-2-Е1

Оптерећење: Према структури кабла

Узорак Дужина: Не мање од 10м, повезана дужина не мање од 100м

Трајање Време: 1мин

40% РТС Нема додатног напрезања ФИ БРЕ (0,01%), нема додатних Пригушење (0.03дб).

60% РТС ФИ БРЕ ГОТ≤0.25%, додатно Аттенуатион≤0.05дб

(Не додатно пригушење након теста).

Здробити

Иец 60794-1-2-Е3

Оптерећење: Према горњем столу, три бода

Трајање Време: 10мин

Додатни пригушење на 1550нм ≤0.05дб / фи бре; Нема оштећења елемената

Водити воду Пенетрација

Иец 60794-1-2-Ф5б

Време : 1 сат Дужина узорка: 0,5м

Водити воду Висина: 1М

Не цурење воде.

Температура Бициклизам

Иец 60794-1-2-Ф1

Узорак Дужина: Не мање од 500м

Температура Домет: -40 ℃ до + 65 ℃

Циклуси: 2

Температура Време циклистичког теста: 12х

Тхе Промјена пригушења СЕ ФФИ ЕКИЕнт је мања од 0,1дб / км на 1550 нм.
