Једноцевна композитна жица за уземљење од оптичких влакана

Композитна жица за уземљење од једноцевних оптичких влакана (ОПГВ) је хибридни кабл који садржи оптичко влакно, који има више функција као што су надземна жица за уземљење и оптичка комуникација.

Пошаљи упит

Опис производа

Композитна надземна жица за уземљење од једноцевних оптичких влакана (ОПГВ) је хибридни кабл који садржи оптичко влакно, који има више функција као што су надземна жица за уземљење и оптичка комуникација. За разлику од традиционалних надземних жица за уземљење, овај производ интегрише оптичке комуникационе компоненте у структуру кабла, реализујући интеграцију заштите далековода и преноса информација, што може ефикасно смањити трошкове изградње и трошкове рада и одржавања енергетских и комуникационих мрежа.

Обим примене једноцевне композитне жице за уземљење од оптичких влакана

Ориенталфибер Уни-тубе композитна надземна жица за уземљење од оптичких влакана се углавном користи за 110КВ, 220КВ, 500КВ, 750КВ и комуникационе линије надземних високонапонских система преноса. Поред електропривреде, производ се такође широко користи у железничком транзиту, аутопуту, петрохемијској, рударској и другим индустријама којима је потребна и надземна заштита и оптичка комуникација велике брзине, пружајући стабилну и ефикасну подршку преноса података за индустријску производњу и рад.

Структура производа

Цоре Цомпонентс

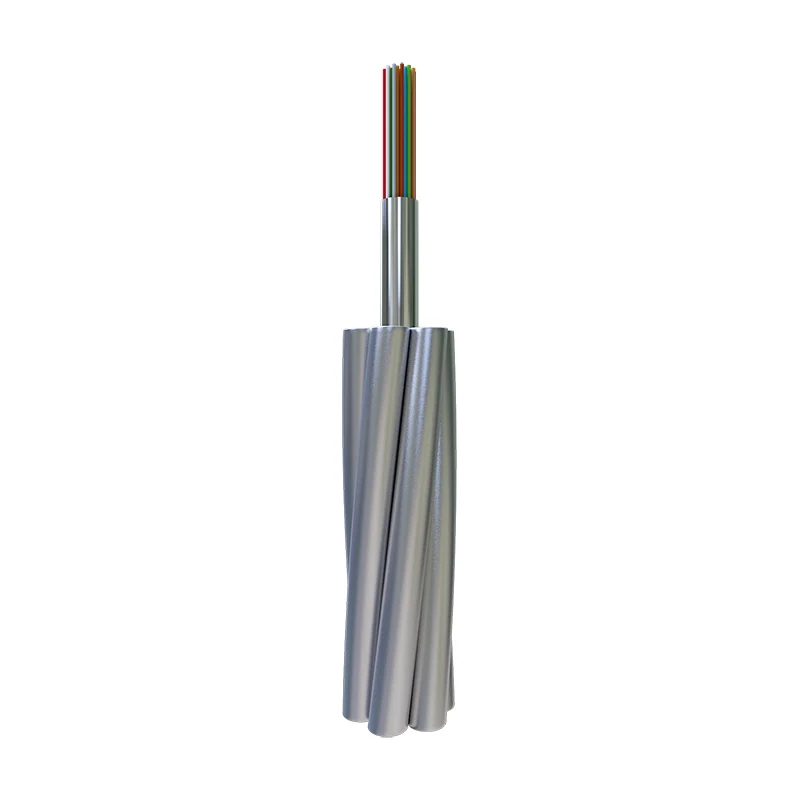

Ориенталфибер Уни-тубе композитна жица за уземљење од оптичких влакана усваја научни и разуман структурални дизајн, а његове основне компоненте укључују јединицу оптичких влакана, жицу од алуминијумске легуре, челично језгро и спољашњи омотач. Јединица оптичких влакана је смештена у једну цев, која ефикасно штити оптичко влакно од спољашњих механичких оштећења и ерозије животне средине; жица од легуре алуминијума и челично језгро су одговорни за ношење силе затезања и обезбеђивање стабилности кабла током рада изнад главе; спољни омотач је направљен од висококвалитетних материјала против старења и отпорности на корозију, што продужава век трајања производа.

Структурне предности

Дизајн једноцевне структуре једноцевне композитне жице за уземљење од оптичких влакана чини структуру производа компактном, што је погодно за транспорт и инсталацију. Истовремено, разумна дистрибуција унутрашњих компоненти осигурава да производ има добре механичке особине и комуникационе перформансе, и да се може прилагодити различитим тешким спољашњим окружењима као што су јак ветар, јака киша, висока температура и ниска температура.

Карактеристике производа

Карактеристике механичких перформанси

● Добра затезна чврстоћа: Производ је опремљен челичним језгром високе чврстоће и жицом од легуре алуминијума, која може да издржи велику затезну силу, прилагођава се захтевима надземне инсталације високонапонских далековода и осигурава да се кабл не сломи или деформише у нормалним условима употребе.

● Мали пречник, мала тежина, мало додатно оптерећење на торњу: У поређењу са традиционалним композитним надземним жицама за уземљење, композитна жица за уземљење од уни-цевног оптичког влакна има мањи пречник и мању тежину, што може смањити додатно оптерећење на преносном торњу, смањити улагање у конструкцију торња и побољшати укупну стабилност далековода за пренос електричне енергије.

Карактеристике перформанси комуникације

● Лако направити одговарајућу оптичку јединицу вишка дужине влакна: Структура од једне цеви је погодна за уређење вишка оптичких влакана, која може ефикасно компензовати промену дужине влакна узроковану температурном разликом и механичком деформацијом, осигурати стабилност преноса оптичког сигнала и смањити слабљење сигнала током преноса.

● Ниско слабљење сигнала: Изабрано висококвалитетно оптичко влакно има добре перформансе преноса, ниско слабљење сигнала и може да реализује пренос података велике брзине на велике удаљености, задовољавајући потребе комуникације високонапонских система преноса и разних индустријских сценарија.

Карактеристике прилагодљивости околини

● Отпорност на корозију: Спољни омотач и унутрашње металне компоненте производа су обрађене антикорозивном технологијом, која може да се одупре ерозији киселих киша, слане магле и других оштрих окружења, и погодна је за употребу у обалним, индустријским и другим областима са тешким условима животне средине.

● Отпорност против старења и високе и ниске температуре: Материјал производа има добре перформансе против старења, може се прилагодити дуготрајном окружењу за употребу на отвореном и може нормално радити у температурном опсегу од -40 ℃ до 80 ℃, осигуравајући стабилан рад производа у различитим климатским регионима.

Једноцевна композитна надземна жица за уземљење од оптичких влакана се углавном користи за 110КВ, 220КВ, 500КВ, 750КВ и комуникационе линије надземних високонапонских система преноса.

Карактеристике

● Добра затезна чврстоћа

● Мали пречник, мала тежина, мало додатно оптерећење на торњу

● Лако направити одговарајућу оптичку јединицу вишка дужине

Карактеристике оптичких влакана

	Слабљење				Бандвидтх		Дисперзија режима поларизације
	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Индивидуална влакна	Вредност везе дизајна (М=20, К=0,01%)
Г652Д	—	—	≤0,35дБ/км	≤0.21дБ/км	—	—	≤0,20пс/км	≤0,1пс/км
Г655	—	—	—	≤0.22дБ/км	—	—	≤0,20пс/км	≤0,1пс/км
50/125μм	≤3.0дБ/км	≤1.0дБ/км	—	—	≥600МХз.км	≥1200МХз.км	—	—
62,5/125μм	≤3.5дБ/км	≤1.0дБ/км	—	—	≥200МХз.км	≥600МХз.км	—	—

Конструкције и перформансе

	Класификација	Материјал	Валуе
Изградња	Оптицал Фибер	Г652Д/Г655 итд.	2 - 48
	Заштитна цев	Цев од нерђајућег челика	1,5 - 6 мм
	Страндед Лине	АС жица/АА жица/Ал шипка	1,5 - 6 мм
	Макс. Пречник		18мм
	Макс. Попречни пресек		200мм2
Карактеристично	Према стандардима као што су ДЛ/Т 832, ИЕЦ60794-4-10, ИЕЕЕ1138
	Макс. Затезна чврстоћа (РТС) (кН)		280
	Макс. Снага на ломљење (Н/100 мм)		2200
	Макс. Капацитет кратке струје (40℃-200℃) (кА2с)		100
	Мин. Радијус савијања (динамички)		20Д
	Мин. Радијус савијања (статичан)		15Д
Енвиронмент Перформанце	Инсталација (℃)		-10 до +50
	Транспорт и рад (℃)		-40 до +65

Напомена: Д је пречник кабла.

Специфични тип и технички подаци

бр.	Технички подаци
бр.	Врста производа	Структура Тип	Макс. Фибер Цоунт	Секција АС жице (мм²)	Пречник (мм)	Тежина кабла (кг/км)	Рате затезна чврстоћа (кН)	20℃ДЦ Отпор (Ω/км)	Кратковремени тренутни капацитет (40-200℃ кА2.с)
1	ОПГВ-24Б1.3-40-[51;9]	6/3.0/20АС, оптичка јединица 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	ОПГВ-24Б1.3-50-[58;11.5]	6/3.2/20АС, оптичка јединица 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	ОПГВ-48Б1.3-70-[77;24]	6/3.8/20АС, оптичка јединица 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	ОПГВ-48Б1.3-70-[42;38]	6/3.8/40АС, оптичка јединица 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Карактеристике механичког испитивања и испитивања околине

Ставка	Тест Метход	Захтеви
Напетост	ИЕЦ 60794-1-2-Е1 Оптерећење: према структури кабла Дужина узорка: не мање од 10м, везана дужина не мања од 100м Време трајања: 1мин	40% РТС без додатног напрезања влакана (0,01%), без додатног слабљења (0,03дБ). 60% РТС напрезање влакана≤0,25%, додатно слабљење≤0,05дБ (Нема додатног слабљења након теста).
Црусх	ИЕЦ 60794-1-2-Е3 Оптерећење: према горњој табели, три тачке Време трајања: 10мин	Додатно слабљење на 1550нм ≤0,05дБ/влакну; Нема оштећења елемената
Продор воде	ИЕЦ 60794-1-2-Ф5Б Време: 1 сат Дужина узорка: 0,5м Висина воде: 1м	Нема цурења воде.
Температура Цицлинг	ИЕЦ 60794-1-2-Ф1 Дужина узорка: Не мање од 500м Температурни опсег: -40℃ до +65℃ Циклуси: 2 Време задржавања теста циклуса температуре: 12х	Промена коефицијента слабљења треба да буде мања од 0,1 дБ/км на 1550 нм.
