Овај престани округли оптички кабл оптичких оптичких влакана је Г657 оптички мод са ојачаним СЦ / АПЦ конектором на једном крају, а други крај је отворен, конектор феррула је цирконијум. Изградња каблова: Г657А1 / Г657А2 5 мм спољни кабл.
Бочни конектор: Ојачани СЦ / АПЦ конектор по ИЕЦ 61754-4
Б бочни конектор: ОТВОРЕНО
Кабл: 5 мм, ХДПЕ, Црна / Греи
900μМ пуфер
ПБТ цев
Блокирање водених фибергласа и арамидних прекривача влакана
Рипцорд
ЛСЗХ јакна

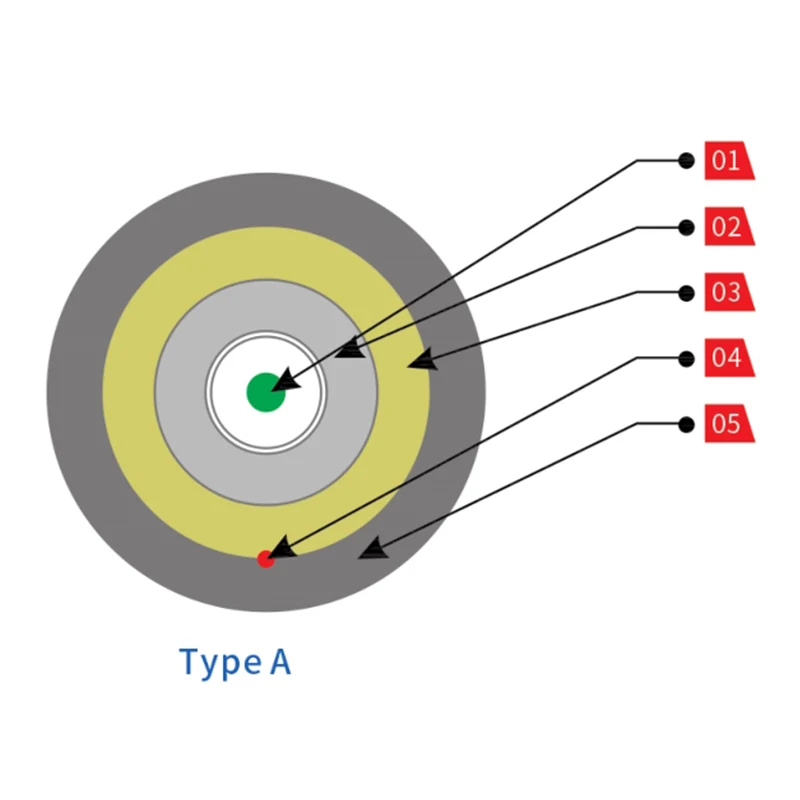

Тип а
900μМ пуфер
Унутрашњи омотач
Блокирање водених фибергласа и арамидних прекривача влакана
Члан снаге
Рипцорд
Спољни омотач
Плава боја боја
Тип Б
Детаљи конектора
Модел: Тип Е
Боја: црна
Материјал: ПЦ + АБС
Конектор: СЦ / АПЦ
Применљиви кабл: кабл од 5 мм
Модуларни дизајн, лако се прошири
Може да ради и буде постављен напољу
Степен заштите: ИП68
РЛ: ≥55дб
|
Параметар |
Вредност |
|
Тип конектора |
Тип |
|
Губитак за уметање конектора (ДБ) |
Ил: ≤0.3дб Макс. 0,3 дБ + 0,4 дБ / км * Л (км) @ 1310нм Макс. 0,3 дБ + 0.35дб / км * Л (км) @ 1550нм Према ИЕЦ-у 61300-3-4 метода Б |
|
Губитак повратка конектора (ДБ) |
РЛ: ≥55дб Мин. 60дБ @ 1310 и 1550НМ Према ИЕЦ 61300-3-6 |
|
Дужина кабла (м) |
50, 100, 150, 200, 250 итд. |
|
Степен заштите |
ИП 68 |
Губитак у уметањем: мак. 0,3 дБ + 0.35дб / км * Л (км) @ 1310нм
Макс. 0,3 дБ + 0,21дб / км * Л (км) @ 1550нм
Према ИЕЦ-у 61300-3-4 метода Б
Повратни губитак: мин. 60 дБ @ 1310 и 1550НМ
Према ИЕЦ 61300-3-6
|
Артикал |
Метода испитивања |
Услов |
|
Затезна чврстоћа |
ИЕЦ 60794-1-Е1 (1000Н / 1Х) |
Продужење влакана ≥0,40% Преостало издужење ≤ 0,05% Промена пригушења ≤ 0,1 дБ @ 1550нм |
|
Равнање |
ИЕЦ 60794-1-Е3 (1000 Н / 100мм за 15 минута) |
Промена пригушења ≤ 0,1 дБ @ 1550нм |
|
Утицај |
ИЕЦ 60794-1-2-Е4 (5:00 удар и Д = 300 мм) |
Промена пригушења ≤ 0,1 дБ @ 1550нм |
|
Торба |
ИЕЦ 60794-1-2-Е7 (25н оптерећења и 10 циклуса) |
Промена пригушења ≤ 0,1 дБ @ 1550нм |
|
Закривљеност |
ИЕЦ 60794-1-2-Е6 (Д = 100 мм и 55н оптерећење, 25 циклуса) |
Промена пригушења ≤ 0,1 дБ @ 1550нм |
|
Температурни опсег |
ИЕЦ 60794-1-2-Ф1 (-15 ° Ц ~ + 65 ° Ц) |
Промена пригушења ≤ 0,2 дБ @ 1550нм |
|
Пенетрација воде |
ИЕЦ 60794-1-2-Ф5А (3м дужине, висине 1м, 24 сата) |
Прекид воде |
|
Склапање омотача |
ЕИА-РС-455-86 (85 ° Ц, 4 сата) ЕИА-РС-455-86 (85 ° Ц, 4 сата) |
≤ 5,0% |
|
РоХС (2011/65 / МЕ) |
У складу |
|
