Самоносиви оптички округли кабл

Самоносиви оптички округли кабл састављен је од чврсто пуферованог оптичког влакна, које је прекривено арамидним предивом високе чврстоће, споља је причвршћен метални арматурни елемент и на крају се на њега стисне слој материјала омотача.

Пошаљи упит

Опис производа

Самоносећи оптички округли кабл од Ориенталфибера се састоји од чврсто пуферованих оптичких влакана окружених арамидним предивом високе чврстоће. За додатну издржљивост додат је метални елемент за ојачање, а цео склоп је заштићен робусним слојем омотача. Ова структура обезбеђује и механичку снагу и оптичке перформансе за распоређивање из ваздуха.

Цоре Адвантагес

Висока затезна чврстоћа да издржи ваздушну напетост и стрес околине
Одлична флексибилност и савитљивост за једноставну инсталацију и усмеравање
Прилагодљиви разреди отпорности на ватру за усаглашеност са локалним стандардима
Фабрички претерминисана опција смањује време инсталације и грешке

Техничке спецификације

Параметар	Спецификација
Цабле Типе	Самоносећи округли кабл
Тип влакна	Једноструки/вишеструки режим (прилагодљиво)
Пуферски материјал	Тигхт-буфферед
Појачање	Арамидно предиво + метални елемент
Оутер Схеатх	Отпорни на пламен ПЕ / ПВЦ
Затезна чврстоћа	До 2000 Н
Инсталационо окружење	Антена, на отвореном, ФТТХ последње миље

Апликације

ФТТХ (Фибер То Тхе Хоме) мреже
Ваздушно повезивање последње миље
Претерминисани каблови за брзо постављање
Телекомуникације, локалне мреже и индустријски системи за пренос података

Случај употребе и компаративне предности

У поређењу са конвенционалним дроп кабловима, Ориенталфибер фабрика самоносиви оптички округли кабл пружа бољу механичку чврстоћу и дуговечност, смањујући учесталост одржавања. Његов флексибилан дизајн омогућава глаткију инсталацију дуж стубова или зидова. Вишеструки нивои отпорности на ватру чине га прилагодљивим и стамбеним и индустријским окружењима, пружајући конкурентску предност у односу на стандардне тржишне алтернативе.

Кредибилитет бренда

Јиангсу Ксубен Пхотоелецтриц Тецхнологи Цо., Лтд је група компанија са четири фабрике које покривају укупну површину од 15.000 квадратних метара и годишњу вредност производње од 20 милиона долара. Група укључује фабрику каблова са оптичким влакнима у затвореном простору, фабрику каблова са оптичким влакнима на отвореном, фабрику оптичких компоненти ОДН и фабрику опреме за оптичку мрежу. Компанија је сертификована по ИСО9001 и ИСО45001 и испоручила је оптичка решења домаћим и међународним телеком оператерима, индустријским фронт-енд системима, железничком транзиту, аутопутевима и још много тога. Купци широм света препознају поузданост и квалитет производа Ориенталфибер.

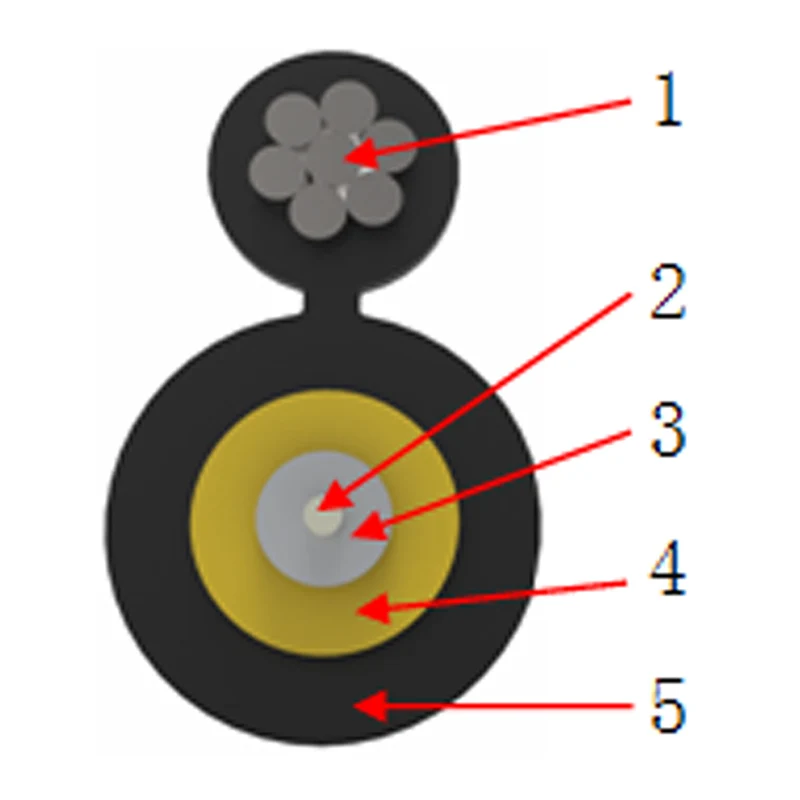

Структура и материјал

бр.	Ставка	Материјал
1	Потпорни члан снаге	Челична (упредена) жица
2	Влакна	Г.652Д (Б1.3), Г.657А1 (Б6а1), Г.657А2 (Б6а2) …
3	Чврст тампон	ПВЦ、ЛСЗХ
4	Члан снаге	Арамидно предиво
5	Спољашњи омотач	ЛСЗХ
6	Боја	Црно

Self-supporting Fiber Optic Round Drop Cable

Цабле Проперти

Тип кабла	Пречник		Затезна чврстоћа		Отпор на дробљење		Радијус савијања
	Пречник		Затезна чврстоћа		Отпор на дробљење		Б6а2		Б6а1		Б1.3
	Чврст тампон	способан	Дугорочно	Краткорочно	Дугорочно	Краткорочно	Статично	Динамиц	Статично	Динамиц	Статично	Динамиц
	(мм)		(Н)		(Н/100 мм)		(мм)		(мм)		(мм)
ГЈИРЦХ-1	0.90	3.5 - 6.2	300	600	1000	2200	15	30	20	40	30	60
ГЈИРЦХ-2	0.60	3.5 - 6.2	300	600	1000	2200	35	70	35	70	35	70

Карактеристике влакана

Тип влакана	Слабљење (макс.)		Макро губитак савијања (макс.)
	1310нм	1550нм	Φ30мм 10 кругова (окрета)	Φ20мм 1 круг (окрет)	Φ15мм 1 круг (окрет)	Φ32мм 1 круг (окрет)	Φ60мм 100 кругова (окрета)
	(дБ/км)		(дБ)
Г.652 Д	0.38	0.28	Н/а	Н/а	Н/а	0,05 @ 1550 нм	0,05 @ 1625 нм
Г.657 А1	0.38	0.28	0,25 @ 1550 нм 1.00 @ 1625 нм	0,75 @ 1550 нм 1.50 @ 1625 нм	Н/а	Н/а	Н/а
Г.657 А2	0.38	0.28	0,03 @ 1550 нм 0,10 @ 1625 нм	0.1 @ 1550нм 0.2 @ 1625 нм	0,5 @ 1550нм 1.0 @ 1625 нм	Н/а	Н/а

Енвиронментал Перформанце

Транспорт & Складиштење	Инсталација	Операција	Примедбе
-40℃ — +60℃	-30℃ — +50℃	-40℃ — +60℃	РоХС
