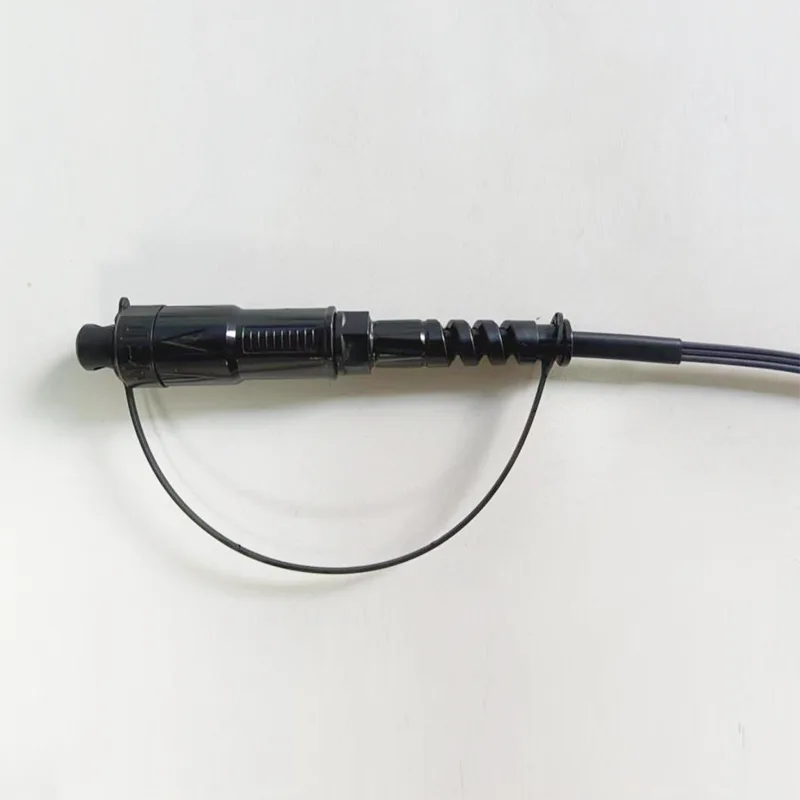

Φ5мм водоотпоран кабл Х оптички СЦ / АПЦ конектор закрпа

Примена:● ФТТКС / ФТТХ системи● Етхернет апликације● ЦАТВ Линкови● Оптичка дистрибуција сигнала● Пасивне оптичке мреже (Пон)● Окосница, хоризонталне и пратеће апликације● Претходно падајуће прикључне кутије● Спољна подручја; Оштро околишКарактеристике:● Низак губитак уметања, висок губитак повратка.......

Пошаљи упит

Опис производа

Примена:

● ФТТКС / ФТТХ системи

● Етхернет апликације

● ЦАТВ Линкови

● Оптичка дистрибуција сигнала

● Пасивне оптичке мреже (Пон)

● Окосница, хоризонталне и пратеће апликације

● Претходно падајуће прикључне кутије

● Спољна подручја; Оштро околиш

Карактеристике:

● Низак губитак уметања, висок губитак повратка.

● Добар у поновљивост и изменалности.

● 100% уметање, губитак поврата, крајње лице и.

● Инспекција сметње.

● Одлична механичка издржљивост.

● Придржавајте се Телкордиа ГР-326-језгре.

● Осигурава високе перформансе и поузданост у управљању оптичким кабловима.

● Брза и једноставна инсталација и реконфигурација.

● Једноставно руковање, нема потребе за посебним алатом.

● ИП68 водоотпоран.

1. Техничка спецификација закрп

Конструкције	Јединица	Описи
Гроф влакана		Симплек
Таласна дужина	нм	1310/1550
Губитак уметања	дБ	≤0.30 (типично: 0,15)
Губитак повратка	дБ	≥ 60
Тип везе		СЦ / АПЦ
Ферула		Керамички
Циклуси прикључка		500
Боја јакне за каблове		Црн
Спољни пречник каблова	мм	5,0 ± 0,2
Режим влакана		Јединствени режим: Г657А2
Кабловска јакна Материјал		ХДПЕ
Тежина кабла	Кг / км	22 (приближно)
Садржај штампања		Прилагодљив
Дужина	m	50, 75, 125, 175 или прилагодљив (Толеранција: ± 0,5м)
Тип конектора		Улаз: Аццорд Х Оптиц СЦ / АПЦ
Тип конектора		Излаз: Аццорд Х Оптиц СЦ / АПЦ
Вуче (аксијално између Кабловски и конектор)	N	200
Водоотпоран разред		ИП68
Радна температура	℃	-25 ° Ц ~ + 70 ℃
Температура складиштења	℃	-25 ° Ц ~ + 70 ℃

2 Пресек каблова

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Величина структуре каблова

Артикал	Садржај	Спецификације
Уска пуферска влакна	Број	1
	Уписати	Г.657А2
	Боја	Плава
	Материјал	Лсзх
	Пречник (мм)	0,90 ± 0,05
Унутрашњи омотач	Пречник (мм)	2,8 ± 0,2
	Дебљина (мм)	0,25 ± 0,05
	Боја	Бели
	Материјал	Лсзх
Члан снаге 1	Материјал	Лепљен фрп
Члан снаге 1	Количина	0,5 * 2
Члан снаге 2	Материјал	Арамидна пређа + стаклена пређа са блокирањем воде
Жип	Број	1
Жип	Боја	Црвено
Омотач	Материјал	ХДПЕ
	Пречник (мм)	5,0 ± 0,2
	Дебљина (мм)	1.1 ± 0,1
	Боја	Црн
Кабловски веигтх	Кг / км	22 ± 3

4. Кабловски материјал

4.1 Оптичка влакна

Све карактеристике кабловског влакана (влакно готовог кабла) морају бити, најмање, у складу са ИТО-Т препоруком Г.657А2 и буду на следећи начин.

Артикал	Спецификација
Тип влакана	Један режим
Материјал влакана	Допед силика
Коефицијент пригушења @ 1310 нм @ 1383нм @ 1490НМ @ 1550 нм @ 1625нм Након формирања кабла @ 1310 нм @ 1550 нм	≤ 0,36 дБ / км ≤ 0,36 дБ / км ≤ 0,25 дБ / км ≤ 0,22 дБ / км ≤ 0,25 дБ / км ≤ 0,36 дБ / км ≤ 0,22 дБ / км
Таласна дужина кабла	≤ 1260 нм
Таласна дужина нулте дисперзије	1300 ~ 1324 Нм
Скипање нулте дисперзије	≤ 0.092 ПС / (НМ2.КМ)
ПМД @ 1550 НМ	0.1 ПС / КМ1 / 2
Хроматска дисперзија @ 1285 ~ 1330 нм @ 1271 ~ 1360 НМ @ 1550 нм @ 1625 нм	3 ПС / (НМ. КМ) ≤5.3 ПС / (НМ км) ≤18.0 пс / (нм. Км) ≤22 пс / (нм. Км)
Пречник поља режима @ 1310 НМ	8.5-9.3ум
ГРЕШКА ЦОРЕ / ЦЛАД концентрисаност	≤ 0,5 један
Пречник облога	125,0 ± 0,7 један
Облагање не-циркуларност	≥5%
Пречник примарног премаза	242 ± 7 један
Примарни премаз концентричности / премаза	≤10 μм
Премаз не-кружнице	≤0,7%
Пригушење кабловског губитка савијања 1 ред 1 мандрел 7,5 мм 10 окрета 1 Мандрел 15мм	1550НМ ≤ Δ 0,10 дБ / км 1550НМ ≤ 0,03 дБ / км

5. Перформансе оптичког кабла влакана

5.1 Радијус савијања кабла:

10 к пречник кабла (након инсталације): 50 мм

20 к пречник каблова (током инсталације): 100 мм

6 Механички и еколошки тест перформанси

С / н	Артикал	Метода испитивања	Стање прихватања
1	Затезна чврстоћа ИЕЦ 794-1-Е1	- Оптерећење: 1200Н - Дужина кабла у оптерећењу: 50 м - Време учитавања: ≥1мин.	- Промјена губитака ≤ 0,1 дБ / км @ 1550 нм -Нема оштећења спољне јакне и унутрашњих елемената.
2	Тест за дробљење ИЕЦ 794-1-Е3	- Оптерећење: 500Н / 100 мм * 100мм - Време учитавања: ≥1мин.	- Промјена губитака ≤ 0,1 дБ / км @ 1550 нм -Нема оштећења спољне јакне и унутрашњих елемената.
3	Отпорност на ударце ИЕЦ 794-1-Е4	- Тачке утицаја: 5 -Тимес по тачки: 1 - Утицај енергије: 1:00 - Радијус чекића: 12,5 мм - Стопа удара: 2 сек / циклуса	- Промјена губитака ≤ 0,1 дБ / км @ 1550 нм -Нема оштећења спољне јакне и унутрашњих елемената.
4	Поновљени савијање ИЕЦ 794-1-Е6	- Радијус савијања: 20 к пречник каблова - Оптерећење: 20 н - Стопа флексирања: 3 сец / циклуса - Циклична закривљеност: 30	- Промјена губитака ≤ 0,1 дБ / км @ 1550 нм -Нема оштећења спољне јакне и унутрашњих елемената.
5	Торба ИЕЦ 794-1-Е7	- Дужина: 1 м - Оптерећење: 50 н - Оцена: 1 мин / циклус - Угао закретања: ± 180 ° - Број циклуса: 10	- Промјена губитака ≤ 0,1 дБ / км @ 1550 нм -Нема оштећења спољне јакне и унутрашњих елемената.
6	Температура Бициклистички тест ИЕЦ 794-1-Ф1	- Степ температуре: + 20 ℃ → -25 ℃ → + 70 ℃ → + 20 ℃ - време по сваком кораку: 24 сата - Број циклуса: 2	- Промјена губитака ≤ 0,1 дБ / км @ 1550 нм - Нема паузе влакана и нема оштећења омотача.

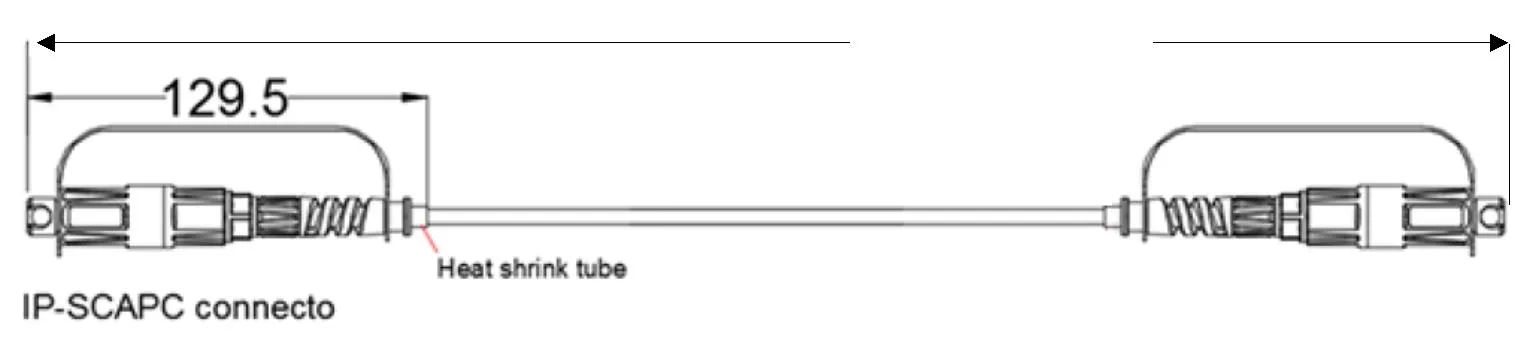

7. Димензионални цртеж закрпа

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

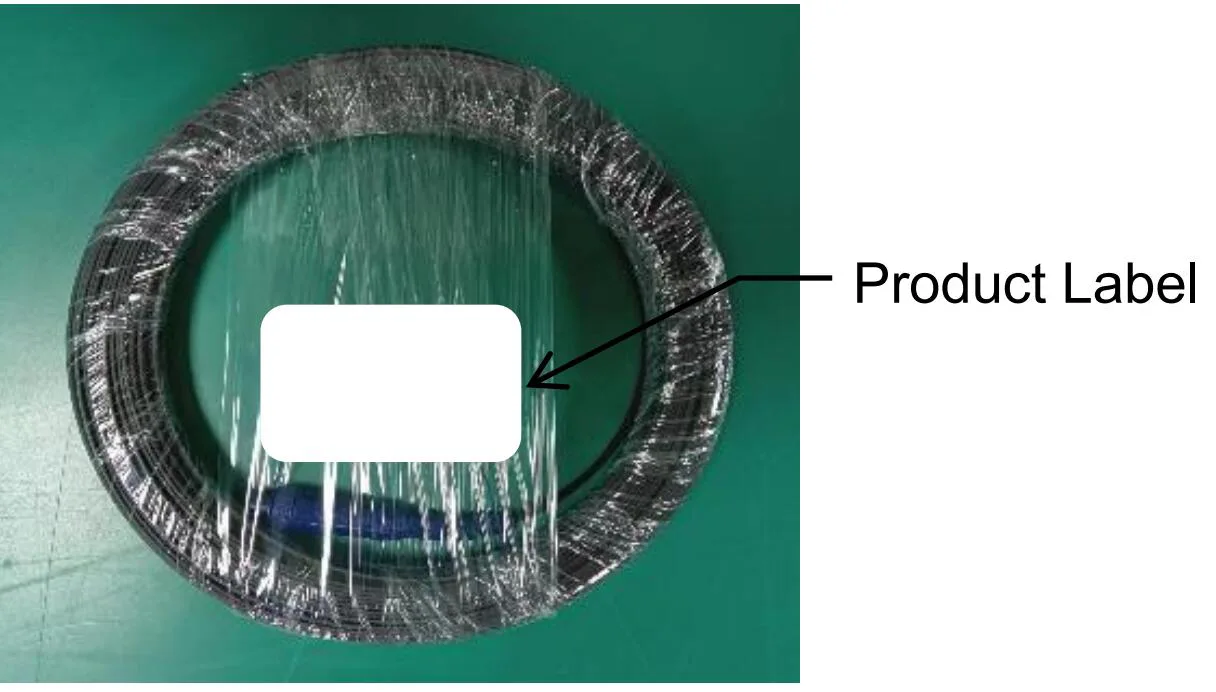

8 пакет

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Захтеви за паковање

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
