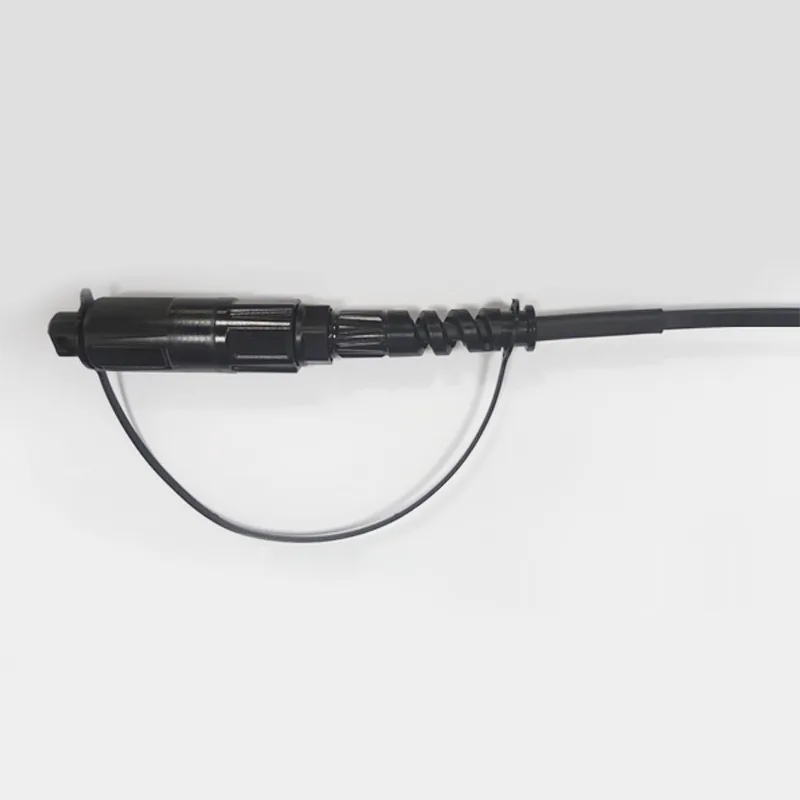

Φ5мм водоотпорна кабл оптитап СЦ / АПЦ конектор закрпа

Примена:● ФТТКС / ФТТХ системи● Етхернет апликације● ЦАТВ Линкови● Оптичка дистрибуција сигнала● Пасивне оптичке мреже (Пон)● Окосница, хоризонталне и пратеће апликације● Претходно падајуће прикључне кутије● Спољна подручја; Оштро околишКарактеристике:● Низак губитак уметања, висок губитак повратка.......

Пошаљи упит

Опис производа

Примена:

● ФТТКС / ФТТХ системи

● Етхернет апликације

● ЦАТВ Линкови

● Оптичка дистрибуција сигнала

● Пасивне оптичке мреже (Пон)

● Окосница, хоризонталне и пратеће апликације

● Претходно падајуће прикључне кутије

● Спољна подручја; Оштро околиш

Карактеристике:

● Низак губитак уметања, висок губитак повратка.

● Добар у поновљивост и изменалности.

● 100% уметање, губитак поврата, крајње лице и.

● Инспекција сметње.

● Одлична механичка издржљивост.

● Придржавајте се Телкордиа ГР-326-језгре.

● Осигурава високе перформансе и поузданост у управљању оптичким кабловима.

● Брза и једноставна инсталација и реконфигурација.

● Једноставно руковање, нема потребе за посебним алатом.

● ИП68 водоотпоран.

Патцх Цорд техничка спецификација

Конструкције	Јединица	Описи
Гроф влакана		Симплек
Таласна дужина	нм	1310/1550
Губитак уметања	дБ	≤0.50 (типично: 0,3)
Губитак повратка	дБ	≥55 (АПЦ)
Боја јакне за каблове		Црн
Спољни пречник каблова	мм	Φ5.0 (± 0,2)
Режим влакана		Јединствен режим: Г657 А2
Кабловска јакна Материјал		ЛСЗХ (УВ заштита и отпорност на пожар)
Тежина кабла	Кг / км	28 (приближно)
Садржај штампања		Прилагодљив
Дужина	m	50, 100, 150, 200, 250, 300, 400, 500, 600 (Толеранција: ± 0,5м)
Тип конектора		Улаз: Аццорд ОптиТАП СЦ / АПЦ
Тип конектора		Излаз: Аццорд Оптитап СЦ / АПЦ
Водоотпоран разред		ИП68
Затезна чврстоћа	N	200
Радна температура	℃	-20 ~ +65

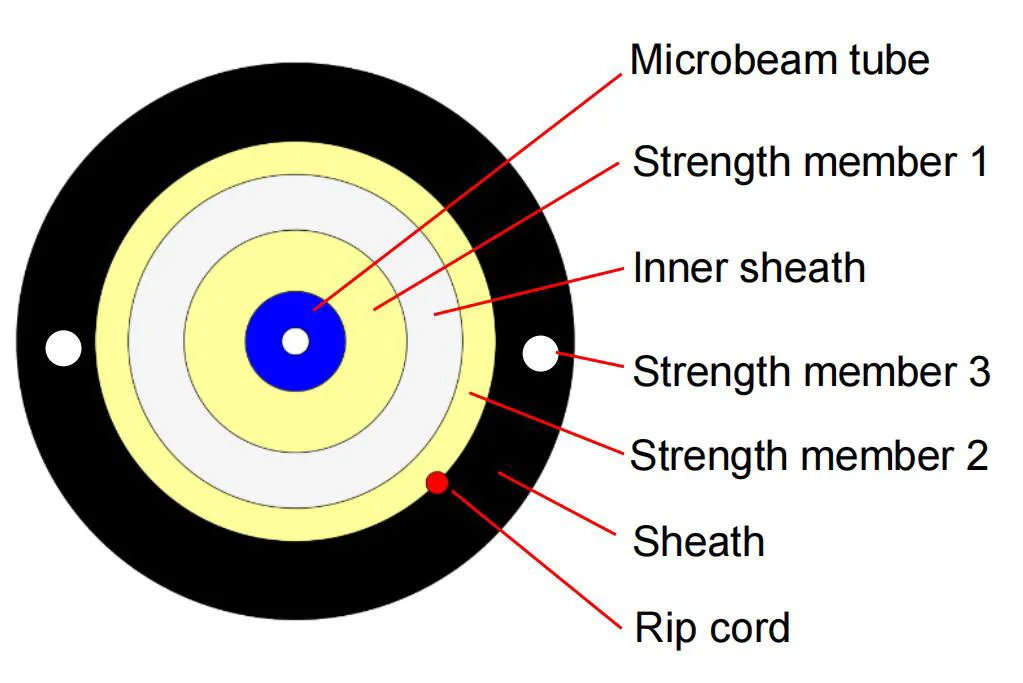

Пресек каблова

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Величина структуре каблова

Артикал	Садржај	Спецификације
Влакно	Број	1
	Уписати	Г.657А2
	Боја	Плава
МицроБеам Тубе	Материјал	Лсзх
	Боја	Плава
	Пречник (мм)	0,9 ± 0,05
Унутрашњи омотач	Пречник (мм)	2.2 ± 0,05
	Дебљина (мм)	0,4 ± 0,05
	Боја	Слоновача / бела / беж
	Материјал	Лсзх
	Члан снаге 1	Арамидна пређа 1100д * 3
Члан снаге 2	Материјал	Арамидна пређа
Члан снаге 2	Количина	1100Д * 7
Члан снаге 3	Материјал	Лепљен фрп
Члан снаге 3	Пречник (мм)	0,5 * 2
Жип	Број	1
Жип	Боја	Црвено
Омотач	Материјал	ЛСЗХ (УВ заштита и отпорност на пожар)
	Пречник (мм)	5,0 ± 0,2
	Дебљина (мм)	1.1 ± 0,1
	Боја	Црн
Тежина кабла	Кг / км	28 ± 3

Перформансе оптичких влакних каблова

Све карактеристике кабловског влакана (влакно готовог кабла) морају бити, најмање, у складу са ИТО-Т препоруком Г.657А2 и буду на следећи начин.

Артикал	Спецификација
Тип влакана	Један режим
Материјал влакана	Допед силика
Коефицијент пригушења @ 1310 нм @ 1383нм @ 1490НМ @ 1550 нм @ 1625нм Након формирања кабла @ 1310 нм @ 1550 нм	≤ 0,36 дБ / км ≤ 0,36 дБ / км ≤ 0,25 дБ / км ≤ 0,22 дБ / км ≤ 0,25 дБ / км ≤ 0,36 дБ / км ≤ 0,22 дБ / км
Таласна дужина кабла	≤ 1260 нм
Таласна дужина нулте дисперзије	1300 ~ 1324 Нм
Скипање нулте дисперзије	≤ 0.092 ПС / (НМ2.КМ)
ПМД @ 1550 НМ	0.1 ПС / КМ1 / 2
Хроматска дисперзија @ 1285 ~ 1330 нм @ 1271 ~ 1360 НМ @ 1550 нм @ 1625 нм	3 ПС / (НМ. КМ) ≤5.3 ПС / (НМ км) ≤18.0 пс / (нм. Км) ≤22 пс / (нм. Км)
Пречник поља режима @ 1310 НМ	8.5-9.3ум
ГРЕШКА ЦОРЕ / ЦЛАД концентрисаност	≤ 0,5 један
Пречник облога	125,0 ± 0,7 један
Облагање не-циркуларност	≥5%
Пречник примарног премаза	242 ± 7 један
Примарни премаз концентричности / премаза	≤10 μм
Премаз не-кружнице	≤0,7%
Пригушење кабловског губитка савијања 1 ред 1 мандрел 7,5 мм 10 окрета 1 Мандрел 15мм	1550НМ ≤ Δ 0,10 дБ / км 1550НМ ≤ 0,03 дБ / км

Опсег температуре наношења

Распон радне температуре	: -20 ℃ до + 65 ℃
Распон за складиштење / транспорт температуре	: -20 ℃ до + 65 ℃
Опсег температуре уградње	: -20 ℃ до + 65 ℃

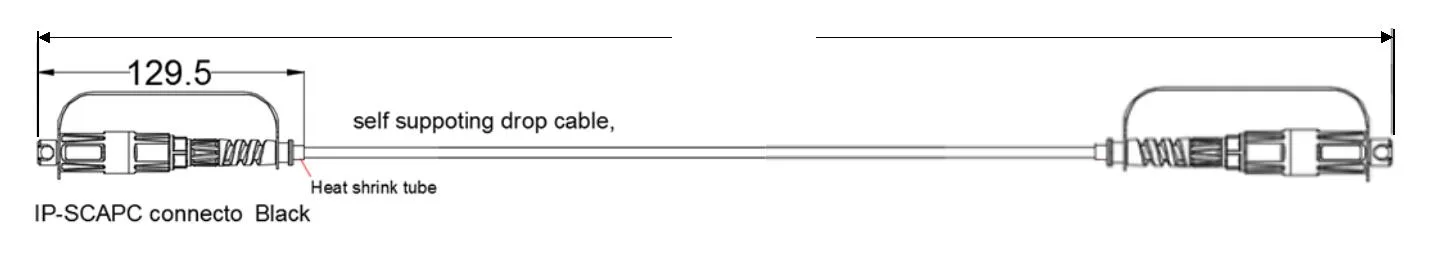

Димензионални цртеж

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

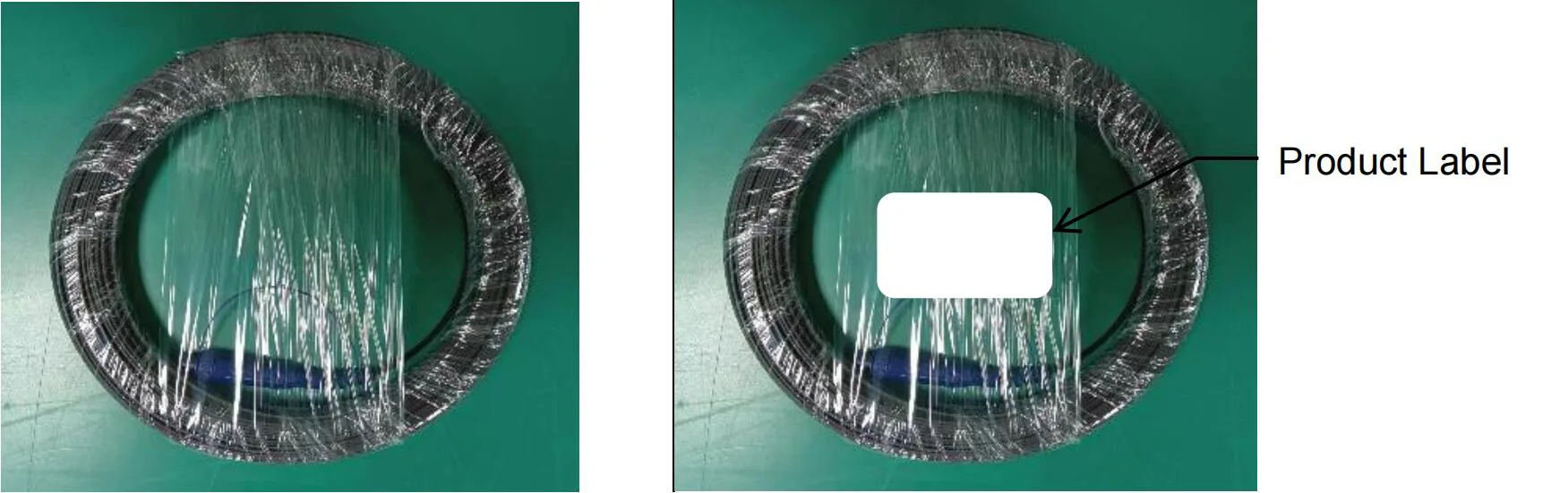

Пакет

Намотавање влакана намотавање:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
