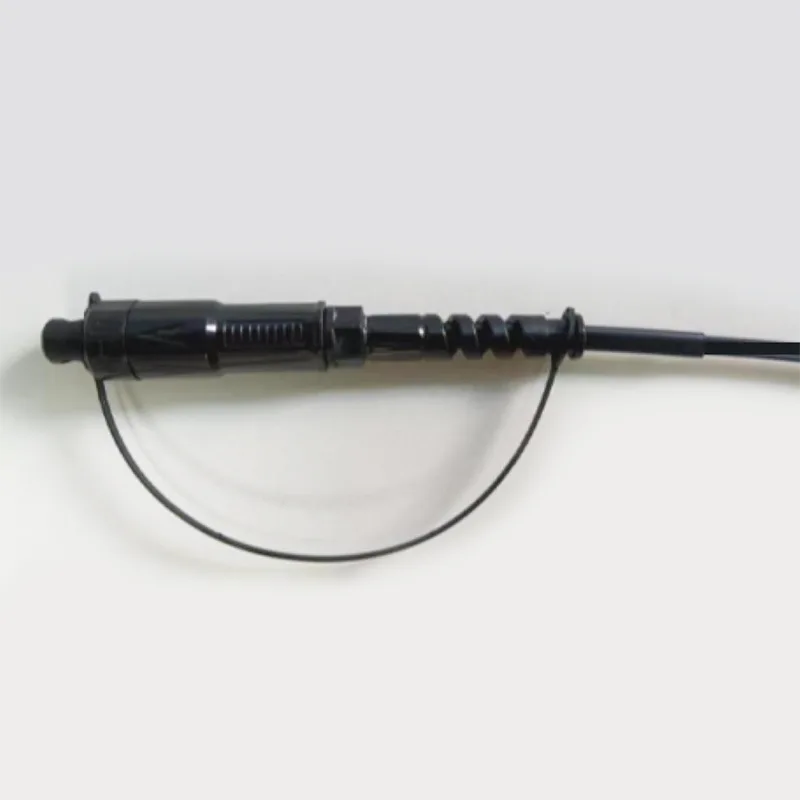

Ф5ММ Водоотпорни округли кабл Мини СЦ / АПЦ конектор оптички патцх кабл

Примена:● ФТТКС / ФТТХ системи● Етхернет апликације● ЦАТВ Линкови● Оптичка дистрибуција сигнала● Пасивне оптичке мреже (Пон)● Окосница, хоризонталне и пратеће апликације● Претходно падајуће прикључне кутије● Спољна подручја; Оштро околишКарактеристике:● Низак губитак уметања, висок губитак повратка.......

Пошаљи упит

Опис производа

Примена:

● ФТТКС / ФТТХ системи

● Етхернет апликације

● ЦАТВ Линкови

● Оптичка дистрибуција сигнала

● Пасивне оптичке мреже (Пон)

● Окосница, хоризонталне и пратеће апликације

● Претходно падајуће прикључне кутије

● Спољна подручја; Оштро околиш

Карактеристике:

● Низак губитак уметања, висок губитак повратка.

● Добар у поновљивост и изменалности.

● 100% уметање, губитак поврата, крајње лице и.

● Инспекција сметње.

● Одлична механичка издржљивост.

● Придржавајте се Телкордиа ГР-326-језгре.

● Осигурава високе перформансе и поузданост у управљању оптичким кабловима.

● Брза и једноставна инсталација и реконфигурација.

● Једноставно руковање, нема потребе за посебним алатом.

● ИП68 водоотпоран.

Техничка спецификација:

Конструкције	Јединица	Описи
Гроф влакана		Симплек
Таласна дужина	нм	1310/1550
Губитак уметања	дБ	≤0.30
Губитак повратка	дБ	≥ 60
Тип везе		СЦ / АПЦ
Ферула		Керамички
Циклуси прикључка		500
Боја јакне за каблове		Црн
Спољни пречник каблова	мм	5,0 ± 0,2
Режим влакана		Јединствени режим: Г657А2
Кабловска јакна Материјал		ХДПЕ
Тежина кабла	Кг / км	35 (приближно)
Садржај штампања		Прилагодљив
Дужина	m	30, 50, 100, 150, 200.250, 300, 400,500 или прилагодљив (Толеранција: ± 1,0м)
Тип конектора		Улаз: Аццорд Х оптички мини сц
Тип конектора		Излаз: Аццорд Конвенционални СЦ / АПЦ
Вуче (аксијално између Кабловски и конектор)	N	200
Водоотпоран разред		Улаз: ИП68
Радна температура	℃	-40 ° Ц ~ + 70 ℃
Температура складиштења	℃	-40 ° Ц ~ + 70 ℃

Изградња каблова:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Структура кабла:

Артикал	Садржај	Спецификације
Уска пуферска влакна	Број	1
	Уписати	Г.657А2
	Материјал	Лсзх
	Уска тампон боја	Бели
	Пречник (мм)	0,90 ± 0,05
Члан снаге 1	Материјал	Арамидна пређа
Унутрашњи омотач	Пречник (мм)	2,8 ± 0,2
	Дебљина (мм)	0,25 ± 0.1
	Боја	Бели
	Материјал	Лсзх
Члан снаге 2	Материјал	Фрп
Члан снаге 2	Количина	0,5 * 2
Члан снаге 3	Материјал	Арамидна пређа + стаклена пређа са блокирањем воде
Жип	Спецификација и боја	600Д црвено
Спољни омотач	Материјал	Хд
	Пречник (мм)	5,0 ± 0,2
	Дебљина (мм)	1.1 ± 0,1
	Боја	Црн
Кабловски веигтх	Кг / км	35 ± 3
Напетост	N	400 (дугорочно)
Напетост	N	800 (краткорочни термин)
Здробити	Н / 10цм	200 (дугорочно)
Здробити	Н / 10цм	1000 (краткорочно)
Мин. Зрачење савијања	мм	10кД (статички)
Мин. Зрачење савијања	мм	20кД (динамична)
Распон радне температуре:		-20 ℃ до + 60 ℃
Распон за складиштење / транспорт температуре:		-20 ℃ до + 60 ℃

Оптичка влакна:

Све карактеристике кабловског влакана (влакно готовог кабла) морају бити, најмање, у складу са ИТО-Т препоруком Г.657А2 и буду на следећи начин.

Артикал	Спецификација
Тип влакана	Један режим
Материјал влакана	Допед силика
Коефицијент пригушења @ 1310 нм @ 1383нм	≤ 0,36 дБ / км ≤ 0,36 дБ / км
@ 1490НМ @ 1550 нм @ 1625нм Након формирања кабла @ 1310 нм @ 1550нм	≤ 0,25 дБ / км ≤ 0,22 дБ / км ≤ 0,25 дБ / км ≤ 0,36 дБ / км ≤ 0,22 дБ / км
Таласна дужина кабла	≤ 1260 нм
Таласна дужина нулте дисперзије	1300 ~ 1324 Нм
Скипање нулте дисперзије	≤ 0.092 ПС / (НМ2.КМ)
ПМД @ 1550 НМ	0.1 ПС / КМ1 / 2
Хроматска дисперзија @ 1285 ~ 1330 нм @ 1271 ~ 1360 НМ @ 1550 нм @ 1625нм	3 ПС / (НМ. КМ) ≤5.3 ПС / (НМ км) ≤18.0 пс / (нм. Км) ≤22 пс / (нм. Км)
Пречник поља режима @ 1310 НМ	8.5-9.3ум
ГРЕШКА ЦОРЕ / ЦЛАД концентрисаност	≤ 0,5 један
Пречник облога	125,0 ± 0,7 један
Облагање не-циркуларност	≥5%
Пречник примарног премаза	242 ± 7 један
Примарни премаз концентричности / премаза	≤10 μм
Премаз не-кружнице	≤0,7%
Пригушење кабловског губитка савијања 1 ред 1 мандрел 7,5 мм 10 окрета 1 Мандрел 15мм	1550НМ ≤ Δ 0,10 дБ / км 1550НМ ≤ 0,03 дБ / км

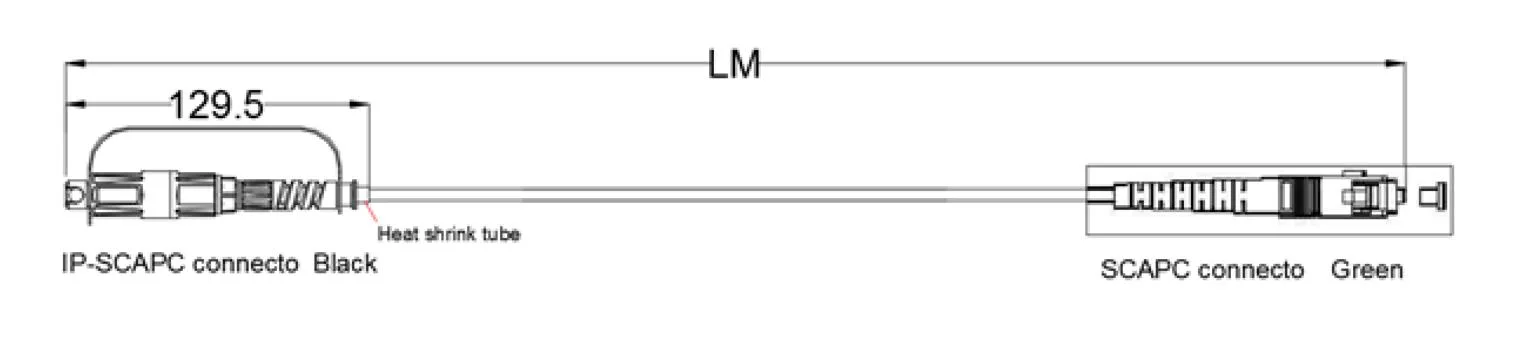

ДИМЕНЗИОНАЛНИ ЦРВЕНИ:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Паковање:

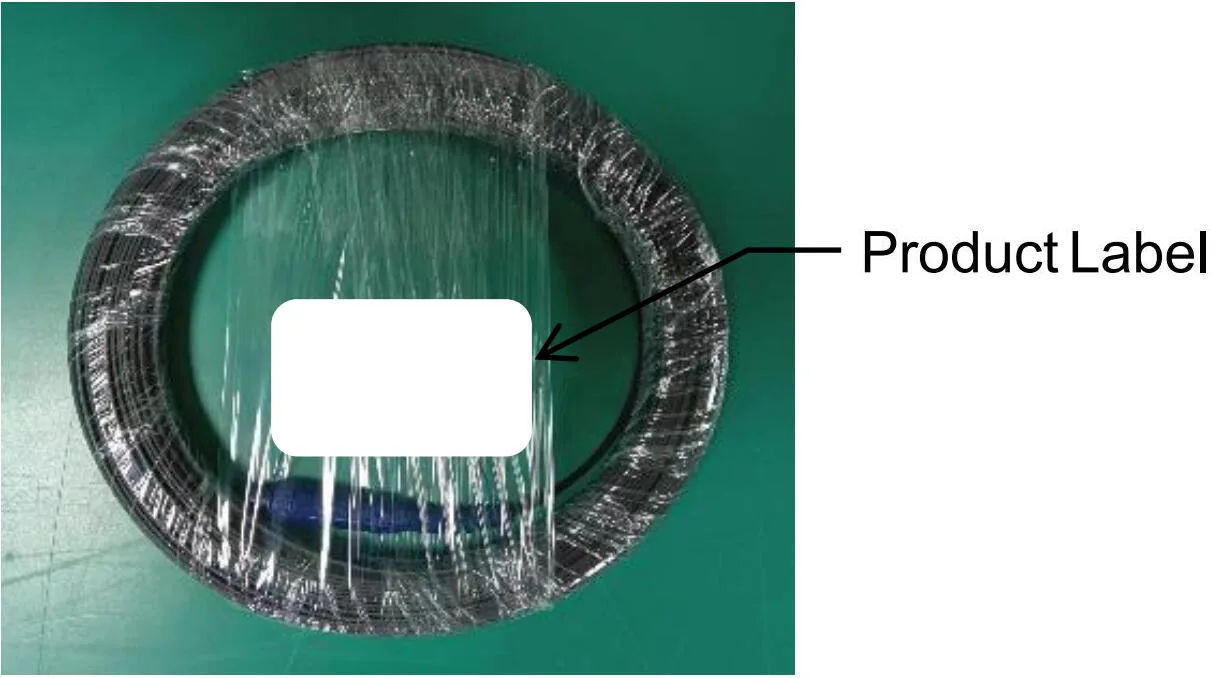

Намотавање влакана намотавање:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Захтеви за паковање:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
