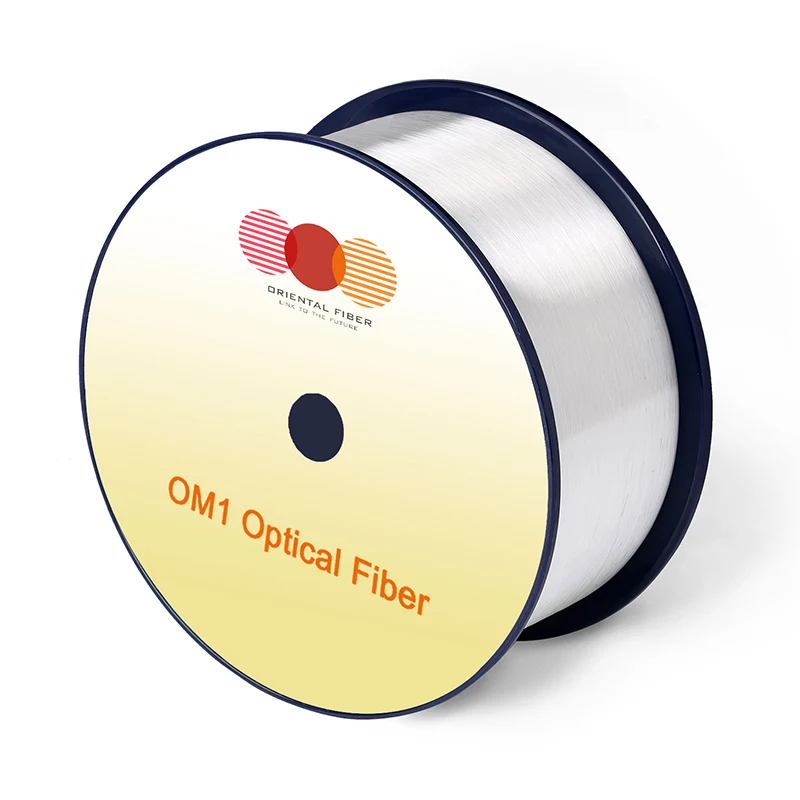

Мулти-моде оптичка влакна ОМ1

Карактеристике

Услови

Одређене вредности

Јединице

Геометрија карактеристике

Основни пречник

-

62,5 ± 2,5

[μм]

Језгро не-кружница

-

≤5.0

[%]

Пречник облога

-

125,0 ± 1,0

[μм]

Облагање не-циркуларност

-

≤1.0

[%]

Пречник премаза

-

245 ± 7

[μм]

Грешка концентрисаности / облога

-

≤10.0

[μм]

Премаз не-кружнице

-

≤6.0

[%]

Грешка концентрисаности језгре / облога

-

≤1.5

[μм]

Дужина испоруке

-

до 17.6

[КМ / Реел]

Оптичке карактеристике

Пригушење

850нм

≤2.7

[дБ / км]

1300нм

≤0.6

[дБ / км]

Преко Фи Ллеве Модал опсег опсега

850нм

≥200

[МХз · км]

1300нм

≥500

[МХз · км]

Нумеричко отвор бленде

-

0.271 ± 0.015

-

Групни рефракциони индекс

850нм

1.496

-

1300нм

1.491

-

Зеро дисперзијска таласна дужина, λ0

-

1320 ~ 1365

[нм]

Нулта дисперзија, С0

1320нм≤ λ0 ≤1348нм

≤0.11

[ПС / (НМ2 · КМ)]]

1348нм≤ λ0 ≤1365нм

≤0.001 (1458-л0)

[ПС / (НМ2 · КМ)]]

Макробендинг губитак

-

-

-

100 окрета @ 37,5 мм радијус

850нм

≤0.50

[дБ]

1300нм

≤0.50

[дБ]

Карактеристике позадине

1300нм

Корак (средња одступања од дворекретног мерења)

-

≤0.10

[дБ]

Неправилности преко дужине влакана и прекидача

-

≤0.10

[дБ]

Уједначеност пригушења

-

≤0.10

[дБ / км]

Карактеристике заштите животне средине

850нм и 1300нм

Температурни бициклизам

-60 ℃ до 85 ℃

≤0.10

[дБ / км]

Температурно влажност бициклизам

-10 ℃ до 85 ℃, 4% до 98% РХ

≤0.10

[дБ / км]

Урорање воде

23., 30 дана

≤0.10

[дБ / км]

Сува топлота

85 ℃, 30 дана

≤0.10

[дБ / км]

Влажна топлотна

85 ℃, 85% РХ, 30 дана

≤0.10

[дБ / км]

Механичка спецификација

Отпорни тест

-

≥9.0

[Н]

-

≥1.0

[%]

-

≥100

[КПСИ]

Снага за превлачење

типична просечна сила

1.5

[Н]

вршна сила

≥1.3, ≤8.9

[Н]

Динамички параметар подложбене подложбене стреса (НД, типични)

-

20

-
