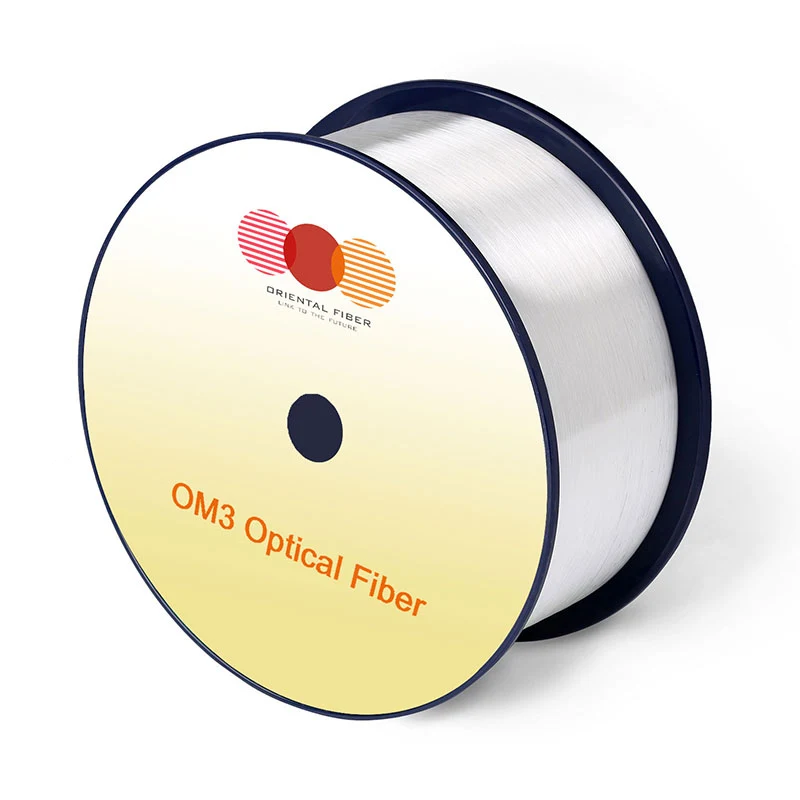

Мулти-моде оптичка влакна ОМ2 + / ом3

Карактеристике

Услови

СПЕИ ФИ ЕД вредности

Јединице

Геометрија Карактеристике

Језгро Пречник

-

50 ± 2.5

[μм]

Језгро Немир

-

≤5.0

[%]

Облагање облогом Пречник

-

125,0 ± 1,0

[μм]

Облагање облогом Немир

-

≤0.6

[%]

Премаз Пречник

-

245 ± 7

[μм]

Премаз / облога Грешка концентрације

-

≤10.0

[μм]

Премаз Немир

-

≤6.0

[%]

Језгра / облога Грешка концентрације

-

≤1.0

[μм]

Достава Дужина

-

уп до 8.8

[КМ / Реел]

Оптички Карактеристике

Пригушење

850нм

≤2.4

[дБ / км]

1300нм

≤0.6

[дБ / км]

-

-

МАКСБАНД® ОМ2 + / ОМ3 / ОМ4 Бенд неосетљиви

Преко филише Модални опсег опсега

850нм

≥700 / ≥1500 / ≥3500

[МХз · км]

1300нм

≥500 / ≥500 / ≥500

[МХз · км]

Ефикасан Модални опсег опсега

850нм

≥950 / ≥2000 / ≥4700

[МХз · км]

Примена подршка удаљеност

-

-

-

40ГБасе-СР4 / 100гбасе-СР101

850нм

- / 140/170

[м]

10Гбасе-ср

850нм

150/300/550

[м]

1000БАСЕ-СР

850нм

750/1000/1100

[м]

ДМД СПЕЦИА ФИ ЦАТИОН

Усаглашен са и строжим од захтева ИЕЦ60793-2-10

-

Нумерички Отвор бленде

-

0.200 ± 0,015

-

Груписати Индекс прехране

850нм

1.482

-

1300нм

1.477

-

Зеро дисперзијска таласна дужина (λ0)

-

1295-1340

[нм]

Нулта дисперзија нагиба (С0)

1295нм≤Λ0≤1310нм

≤0.105

[ПС / (НМ2 · КМ)]]

1310нм≤λ0≤1340нм

≤0.000375 (1590-л0)

[ПС / (НМ2 · КМ)]]

Макробендинг Губитак2

-

-

-

2 Окреће @ 15 мм радијус

850нм

≤0.1

[дБ]

1300нм

≤0.3

[дБ]

2 Окреће @ 7,5 мм радијус

850нм

≤0.2

[дБ]

1300нм

≤0.5

[дБ]

Бацкбиттер Карактеристике

1300нм

Корак (средња одступања од дворекретног мерења)

-

≤0.10

[дБ]

Неправилности Прекорачење дужине влакана и прекида тачке

-

≤0.10

[дБ]

Пригушење Униформност

-

≤0.08

[дБ / км]

Еколошки Карактеристике

850нм & 1300нм

Температура Бициклизам

-60 ℃ до 85 ℃

≤0.10

[дБ / км]

Температурна влажностност Бициклизам

-10 ℃ до 85 ℃, 4% до 98% РХ

≤0.10

[дБ / км]

Водити воду Зароњење

23., 30 дана

≤0.10

[дБ / км]

Осушити Топлота

85 ℃, 30 дана

≤0.10

[дБ / км]

Влажан Топлота

85 ℃, 85% РХ, 30 дана

≤0.10

[дБ / км]

Механички Спецификација

Доказ Тест

-

≥9.0

[Н]

-

≥1.0

[%]

-

≥100

[КПСИ]

Премаз Сила

типичан просечна сила

1.5

[Н]

максимум сила

≥1.3, ≤8.9

[Н]

Динамички параметар подложбене подложбене стреса (НД, типични)

-

20

-
