● Центри за пренос података
● Канцеларијски центри
● Мреже за складиштење података
● Локалне мреже
● Рачунарски центри високих перформанси
● 10 и 40 и 100 и 400 и 800 ГБ / с и 1.6ТБ / С Етхернет

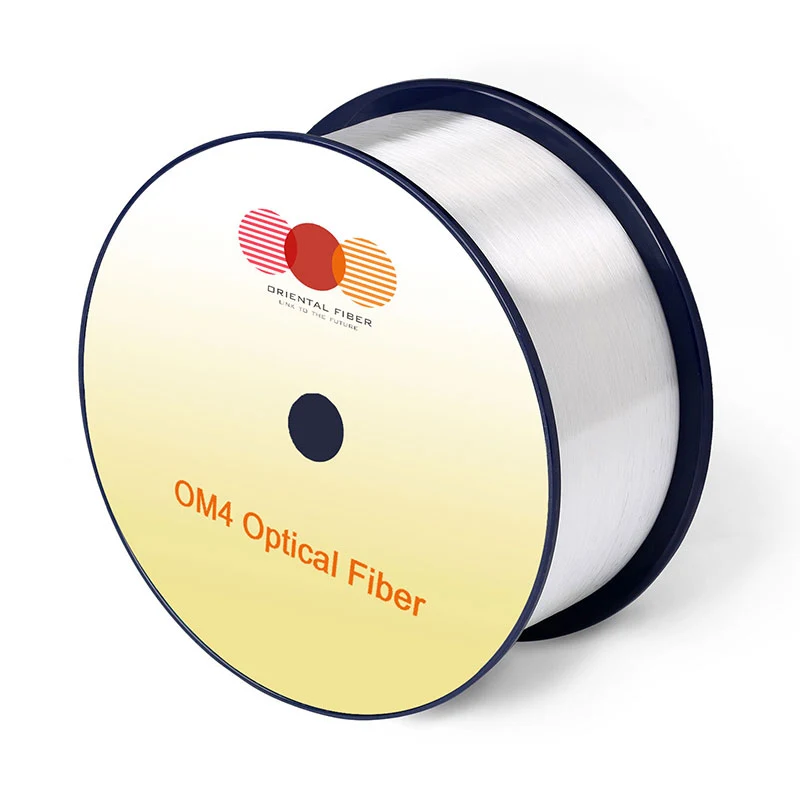

ОМ4 ултра-бенд-неосетљиви мултимоде влакно се састаје или прелази ИСО / ИЕЦ 11801-1 ОМ4 спецификацију, ИЕЦ 60793-2-10 А1-ом4 спецификација и Спецификације ТИА-492АААФ А1-ОМ4.
● Оптимизовано за преносне системе од 100 г / траке
● Ефикасан модални опсег на таласним дужинама у распону од 850-870НМ и 910НМ
● Компатибилно уназад са Легаци ОМ4 влакнима
● Одлична геометријска униформност
● Ниско пригушење
● Високо ширина опсега
● Низак кашњење диференцијалног режима (ДМД)
|
Карактеристике |
Услови |
Наведен Вредности |
Јединице |
|
Геометрија карактеристике |
|||
|
Основни пречник |
- |
50 ± 2.5 |
[μм] |
|
Језгро не-кружница |
- |
≤5.0 |
[%] |
|
Пречник облога |
- |
125,0 ± 1,0 |
[μм] |
|
Облагање не-циркуларност |
- |
≤0.6 |
[%] |
|
Пречник премаза |
- |
245 ± 7 |
[μм] |
|
Грешка концентрисаности / облога |
- |
≤10.0 |
[μм] |
|
Премаз не-кружнице |
- |
≤6.0 |
[%] |
|
Грешка концентрисаности језгре / облога |
- |
≤1.0 |
[μм] |
|
Дужина испоруке |
- |
уп до 17.6 |
[КМ / Реел] |
|
Оптичке карактеристике |
|||
|
Пригушење |
850нм |
≤2.4 |
[дБ / км] |
|
910нм |
≤2.0 |
[дБ / км] |
|
|
1300нм |
≤0.6 |
[дБ / км] |
|
|
Оверфулирана модални опсег опсега |
850нм |
≥3500 |
[МХз · км] |
|
1300нм |
≥500 |
[МХз · км] |
|
|
Ефикасан модални опсег опсега |
850нм-870нм |
≥4700 |
[МХз · км] |
|
910нм |
≥3100 |
[МХз · км] |
|
|
Дужина везе |
800ГБасе-СР8 |
100 |
[м] |
|
800ГБасеСР-4.2 |
100 |
[м] |
|
|
Нумеричко отвор бленде |
- |
0.200 ± 0,015 |
- |
|
Групни рефракциони индекс |
850нм |
1.482 |
- |
|
1300нм |
1.477 |
- |
|
|
Зеро дисперзијска таласна дужина, λ0 |
- |
1295-1340 |
[нм] |
|
Нулта дисперзија, С0 |
1295нм≤Λ0≤1310нм |
≤0.105 |
[ПС / (НМ2 · КМ)]] |
|
1310нм≤λ0≤1340нм |
≤0.000375 (1590-л0) |
[ПС / (НМ2 · КМ)]] |
|
|
Макробендинг губитак1 |
- |
- |
- |
|
2 окрета @ 15 мм радијус |
850нм |
≤0.1 |
[дБ] |
|
1300нм |
≤0.3 |
[дБ] |
|
|
2 окрета @ 7,5 мм радијус |
850нм |
≤0.2 |
[дБ] |
|
1300нм |
≤0.5 |
[дБ] |
|
|
Карактеристике позадине |
1300нм |
||
|
Корак (средња одступања од дворекретног мерења) |
- |
≤0.10 |
[дБ] |
|
Неправилности преко дужине влакана и Прекиданост тачка |
- |
≤0.10 |
[дБ] |
|
Уједначеност пригушења |
- |
≤0.08 |
[дБ / км] |
|
Карактеристике заштите животне средине |
850нм & 1300нм |
||
|
Температурни бициклизам |
-60 ℃ до 85 ℃ |
≤0.10 |
[дБ / км] |
|
Температурно влажност бициклизам |
-10 ℃ до 85 ℃, 4% до 98% РХ |
≤0.10 |
[дБ / км] |
|
Урорање воде |
23., 30 дана |
≤0.10 |
[дБ / км] |
|
Сува топлота |
85 ℃, 30 дана |
≤0.10 |
[дБ / км] |
|
Влажна топлотна |
85 ℃, 85% РХ, 30 дана |
≤0.10 |
[дБ / км] |
|
Механичка спецификација |
|||
|
Отпорни тест |
- |
≥9.0 |
[Н] |
|
- |
≥1.0 |
[%] |
|
|
- |
≥100 |
[КПСИ] |
|
|
Снага за превлачење |
типичан просечна сила |
1.5 |
[Н] |
|
максимум сила |
≥1.3, ≤8.9 |
[Н] |
|
|
Динамична корозија стреса Сосент Параетер (НД, Типично) |
- |
20 |
- |
