Насукани лабави цеви оклопни оптички кабл

Структура расутих лабавих оклопних оптичких кабла за влакне је да се оптичка влакна од 250 уМ стави у лабаву цев са високим модулусним материјалом, а лабава цев је испуњена водоотпорним једињењем. Центар језгре кабла је језгро ојачања метала. За оптичке каблове са одређеним језграма, слој полиетилена (ПЕ) треба екструдирати изван језгре за арматуру од метала. Лабава цев (и уже за пуњење) су увијене око централног арматурног језгра да би формирала компактни и округли језгро кабла, а празнине у језгри кабла су напуњени пунилама за блокирање воде. Слој полиетиленских унутрашњих омота екструдиран је изван језгре кабла, а двострана пластична челична трака (ПСП) је уздужна замотана и затим екструдирана у полиетиленски омотач да би се формирао кабл.

Пошаљи упит

Опис производа

Карактеристике

Добре машине и температурне перформансе

Сам лабави цев сама има добру отпорност на хидролизу и велику снагу

Посебна једињења за пуњење цеви осигуравају акрожарној заштити влакана

Отпорност на дробљење и флексибилност

Узимају се следеће мере за осигуравање кабловског водонепропуса:

-Стечка жица која се користи као члан централне снаге

-Проичена цев за пуњење цеви

-100% кабловска језгра

- баријера влаге

-Псп побољшање доказа о влажиности

- Материјал за блокирање воде

Стандарди

Гита53 кабл је у складу са стандардом ИД / Т 901 као и ИЕЦ 60794-1.

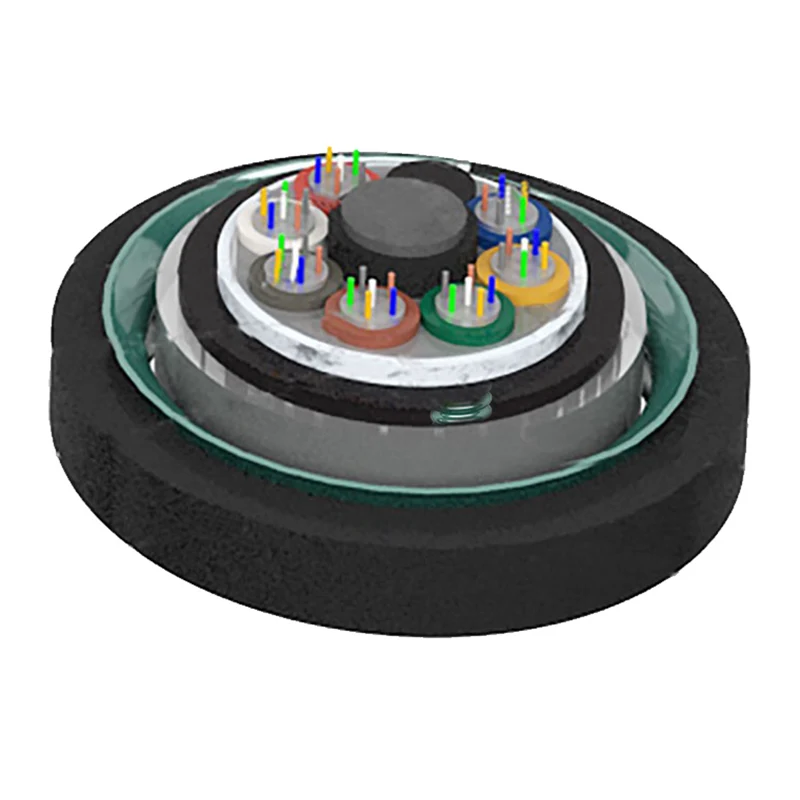

Цртеж структуре

1.Фибре

2. Комплетна једињење за пуњење

3.Лоосе цев

4. једињење за пуњење

5.АПЛ

6.Пе унутрашње омотач

7.Визводни материјал за блокирање

8.псп

9.ЦХЕНТРАЛ Члан снаге

10.Пе спољни омотач

Stranded Loose Tube Armored Fiber Optic Cable

Технички параметри

Тип кабла (Повећана 2 влакна)	Гроф влакана	Цеви	Пунила	Тежина кабла (Реф) (кг / км)	Затезна чврстоћа Дуго / краткорочно (Н)	Отпорност на дробљење Дуго / краткорочно (Н / 100мм)	Радијус савијања Статички / динамички (мм)
Гита53-2 ~ 6КСН	2 ~ 6	1	5	177	1000/3000	1000/3000	12.5д / 25д
Гита53-8 ~ 12кн	8 ~ 12	2	4	177
Гита53-14 ~ 18КСН	14 ~ 18	3	3	177
ГИТ53-20 ~ 24кн	20 ~ 24	4	2	177
Гита53-26 ~ 30КСН	26 ~ 30	5	1	177
Гита53-32 ~ 36КСН	32 ~ 36	6	0	177
Гита53-38 ~ 48кн	38 ~ 48	4	1	194
Гита53-50 ~ 60кн	50 ~ 60	5	0	194
Гита53-62 ~ 72КСН	62 ~ 72	6	0	204
Гита53-74 ~ 84КСН	74 ~ 84	7	1	239
Гита53-86 ~ 96КСН	86 ~ 96	8	0	239
Гита53-98 ~ 108КСН	98 ~ 108	9	1	275
Гита53-110 ~ 120кн	110 ~ 120	10	0	275
Гита53-122 ~ 132кн	122 ~ 132	11	1	312
Гита53-134 ~ 144кн	134 ~ 144	12	0	312
Гита53-146 ~ 216кн	146 ~ 216	13 ~ 18	5 ~ 0	312

Складиштење / радну температуру: -40 ℃ - + 70 ℃

Оптичке карактеристике

Тип влакана	Пригушење (+ 20 ℃)				Ширина појаса		Нумеричко отвор бленде	Кабловски прекид таласне дужине λцц
Тип влакана	@ 850нм	@ 1300нм	@ 1310нм	@ 1550нм	@ 850нм	@ 1300нм	Нумеричко отвор бленде	Кабловски прекид таласне дужине λцц
Г.652	----	----	≤0.36дб / км	≤0.22дб / км	----	----	----	≤1260нм
Г.655	----	----	≤0.40дб / км	≤0.23дб / км	----	----	----	≤1450НМ
50/125 уМ	≤3.0дб / км	≤1.0дб / км	----	----	≥500МХз · КМ	≥500МХз · КМ	0.200 ± 0,015 већ	----
62,5 / 125 уМ	≤3.3дб / км	≤1.0дб / км	----	----	≥200МХз · км	≥500МХз · КМ	0.275 ± 0.015 већ	----

Напомена:

а. Суфикс кн означава тип влакана

б. Аранжмани у боји влакана и цеви наведени су у табели идентификације боје

ц. Насукани лабави оклопни оптички кабл оклопно влакно не би требало да складишти у спољни живот више од 6 месеци како би се кабловски добри добру државу

Примена: канал / ваздушни / директни сахрањени

Stranded Loose Tube Armored Fiber Optic Cable
