Уплетена лабава цев од неметалне чврстоће, неоклопни оптички кабл

Структура уплетеног лабавог цевног неметалног чврстоће неоклопног оптичког кабла је да се 250 μм оптичко влакно стави у лабаву цев направљену од материјала високог модула, а лабава цев је испуњена водоотпорним једињењем. Средиште језгра кабла је ФРП, а лабава цев (и конопац за пуњење) су уврнути око ФРП-а да би се формирало компактно и округло језгро кабла. Празнине у језгру кабла су испуњене пунилима која блокирају воду. Слој полиетиленског омотача се истискује изван језгра кабла да би се формирао кабл.

Пошаљи упит

Опис производа

ТхеУплетена лабава цев од неметалне чврстоће, неоклопни оптички каблсастоји се од оптичких влакана од 250 μм уметнутих у лабаве цеви направљене од материјала високог модула, пуњене водоотпорним једињењем. Језгро кабла је усредсређено на неметални ФРП чврсти елемент, око којег су лабаве цеви и пуниоци спирално упредени да формирају компактно, округло језгро. Пунила која блокирају воду заузимају све празнине, а спољни полиетиленски омотач штити структуру кабла.

Кључне карактеристике

Јаке механичке и температурне перформансе
Лабав материјал цеви са високом отпорношћу на хидролизу и затезном чврстоћом
Специјална маса за пуњење цеви за заштиту критичних влакана
Отпорност на ломљење у комбинацији са флексибилним дизајном за уградњу
Свеобухватне водонепропусне мере: централни део од ФРП-а, смеше за пуњење цеви, 100% пуњење језгра
Усклађеност са стандардима: ИД/Т 901 и ИЕЦ 60794-1

Техничке спецификације

Број оптичких влакана: доступно је више конфигурација (нпр. 6-144 влакна)
Тип влакна: Сингле-моде или мултимоде 250μм
Лабав материјал цеви: полимер високог модула
Смеша за пуњење: гел за блокирање воде
Члан снаге: Неметални ФРП штап
Спољни омотач: полиетилен (ПЕ)
Радна температура: -40°Ц до +70°Ц
Минимални радијус савијања: 20× пречник кабла (под оптерећењем)

Апликације

Ови каблови се широко користе у:

Телекомуникациони оператери за окосне и приступне мреже
Системи за пренос радио и телевизијског сигнала
Пренос података локалне мреже (ЛАН).
Индустријске фронт-енд везе у пројектима електричне енергије, железнице и аутопутева
Други велики инжењерски и инфраструктурни пројекти

Предности

Издржљив неметални дизајн смањује ризик од корозије и чини кабл лакшим
Компактна упредена структура побољшава затезну чврстоћу и флексибилност
Материјали који блокирају воду осигуравају високу поузданост у влажним или влажним окружењима
Компатибилност са различитим методама инсталације, укључујући канале и постављање из ваздуха
Доказани учинак у домаћим и међународним пројектима, подржан производним искуством Ориенталфибера

ФАК

П: Да ли се овај кабл може користити у спољним инсталацијама?: О: Да, ПЕ омотач и једињења која блокирају воду чине га погодним за директно сахрањивање и постављање канала на отвореном.
П: Колико влакана се може конфигурисати?: О: Кабл се може прилагодити од 6 до 144 влакна у зависности од захтева пројекта.
П: Да ли кабл укључује металне компоненте?: О: Не, чврсти члан је неметални ФРП, што смањује тежину и проблеме са корозијом.
П: Да ли је компатибилан са стандардном оптичком опремом?: О: Да, влакно од 250 μм и стандардни дизајн лабаве цеви обезбеђују компатибилност са конвенционалним методама спајања и завршетка.

Стандарди

ГИФТИ кабл је усаглашен са стандардом ИД/Т 901 као и са ИЕЦ 60794-1

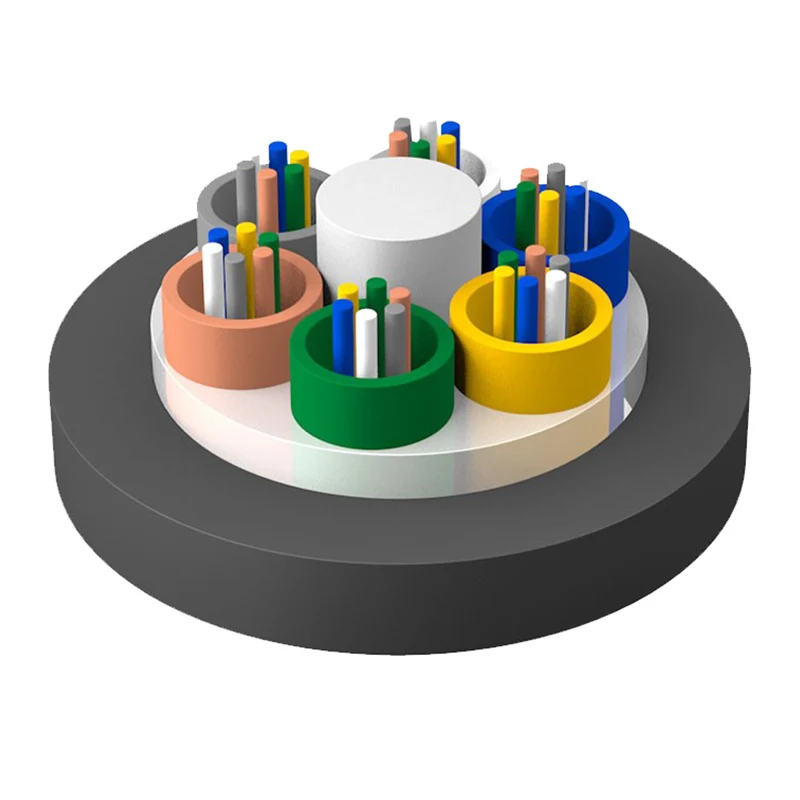

Струцтуре Дравинг

1.Влакна

2. Маса за пуњење цеви

3. Лоосе Тубе

4. Маса за пуњење каблова

5. Члан снаге ФРП-а

6.ПЕ плашт

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Тецхницал Параметерс

Цабле Типе (Повећано за 2 влакна)	Фибер Цоунт	Цеви	Пунила	Тежина кабла (реф.) (кг/км)	Затезна чврстоћа Дугорочни/Краткорочни (Н)	Црусх Ресистанце Дугорочни/Краткорочни (Н/100 мм)	Радијус савијања Статички/динамички (мм)
ГИФТИ-2~6Ксн	2~6	1	5	86	400/1000	300/1000	12.5Д/25Д
ГИФТИ-8~12Ксн	8~12	2	4	86
ГИФТИ-14~18Ксн	14~18	3	3	86
ГИФТИ-20~24Ксн	20~24	4	2	86
ГИФТИ-26~30Ксн	26~30	5	1	86
ГИФТИ-32~36Ксн	32~36	6	0	86
ГИФТИ-38~48Ксн	38~48	4	2	109
ГИФТИ-50~60Ксн	50~60	5	1	109
ГИФТИ-62~72Ксн	62~72	6	0	109
ГИФТИ-2~6Ксн	2~6	1	6	98	600/1500
ГИФТИ-8~12Ксн	8~12	2	5	98
ГИФТИ-14~18Ксн	14~18	3	4	98
ГИФТИ-20~24Ксн	20~24	4	3	98
ГИФТИ-26~30Ксн	26~30	5	2	98
ГИФТИ-32~36Ксн	32~36	6	1	98
ГИФТИ-38~42Ксн	38~42	7	0	98
ГИФТИ-44~48Ксн	44~48	4	3	115
ГИФТИ-50~60Ксн	50~60	5	2	115
ГИФТИ-62~72Ксн	62~72	6	1	115
ГИФТИ-2~6Ксн	2~6	1	7	119	1000/3000
ГИФТИ-8~12Ксн	8~12	2	6	119
ГИФТИ-14~18Ксн	14~18	3	5	119
ГИФТИ-20~24Ксн	20~24	4	4	119
ГИФТИ-26~30Ксн	26~30	5	3	119
ГИФТИ-32~36Ксн	32~36	6	2	119
ГИФТИ-38~42Ксн	38~42	7	1	119
ГИФТИ-44~48Ксн	44~48	8	0	119
ГИФТИ-50~60Ксн	50~60	5	3	125
ГИФТИ-62~72Ксн	62~72	6	2	125
ГИФТИ-74~84Ксн	74~84	7	1	125
ГИФТИ-86~96Ксн	86~96	8	0	125
ГИФТИ-98~108Ксн	98~108	9	1	149
ГИФТИ-110~120Ксн	110~120	10	0	149
ГИФТИ-122~132Ксн	122~132	11	1	179
ГИФТИ-134~144Ксн	134~144	12	0	179

Температура складиштења / рада: -40℃-+70℃

Оптицал Цхарацтеристицс

Тип влакна	Слабљење （+20℃）				Бандвидтх		Нумерицал Апертуре	Таласна дужина пресека кабла λцц
Тип влакна	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Нумерицал Апертуре	Таласна дужина пресека кабла λцц
Г.652	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
Г.655	---	---	≤0.40дБ/км	≤0.23дБ/км	---	---	---	≤1450нм
50/125µм	≤3.3дБ/км	≤1.2дБ/км	---	---	≥500МХз·км	≥500МХз·км	0,200±0,015 НА	---
62,5/125µм	≤3.5дБ/км	≤1.2дБ/км	---	---	≥200МХз·км	≥500МХз·км	0,275±0,015 НА	---
