Насукани лабави цев оклопно оптички кабл за оптички кабл

Структура расутих лабавих цеви за не-оклопни оптички кабл за оптички кабл је да се оптичка влакна од 250 μм уведе у лабаву цев са високим модулусним материјалом, а лабава цев је испуњена водоотпорним једињењем. Центар језгре кабла је језгро ојачања метала. За оптичке каблове са одређеним језграма, слој полиетилена (ПЕ) треба екструдирати изван језгре за арматуру од метала. Лабава цев (и уже за пуњење) су увијене око централног арматурног језгра да би формирала компактни и округли језгро кабла, а празнине у језгри кабла су напуњени пунилама за блокирање воде. Алуминијумски каиш обложен пластиком или челичним појасом је уздужно умотан и екструдиран у полиетиленски омотач да би се формирао кабл.

Пошаљи упит

Опис производа

Карактеристике

Добре машине и температурне перформансе

Лабава цев високе чврстоће која је отпорна на хидролизу

Специјално једињење за пуњење цеви Осигурати критичну заштиту влакана

Посебно дизајнирана компактна структура је добра у спречавању лабавих цеви да се смањи

ПЕ омотач штити кабл из ултраљубичастих зрачења

Узимају се следеће мере за осигуравање кабловског водонепропуса:

-Стечка жица која се користи као члан централне снаге

-Проичена цев за пуњење цеви

-100% кабловска језгра

-АПЛ или ПСП баријера влаге

Стандарди

Гита / С кабл је у складу са стандардом ИД / Т 901 као и ИЕЦ 60794-1.

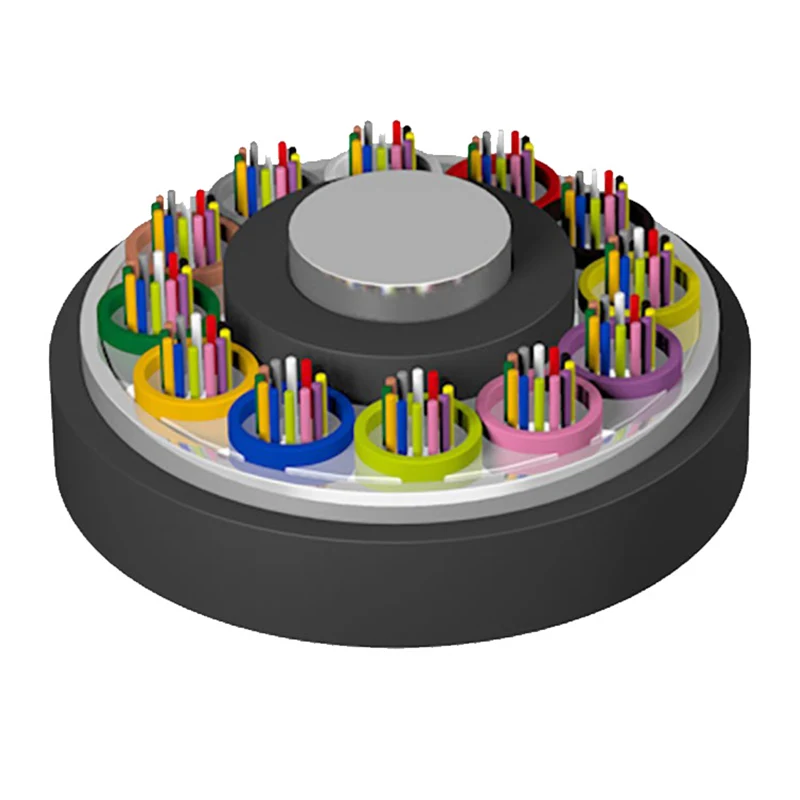

Цртеж структуре

1. влакна

2. Једињење цеви за пуњење цеви

3. лабава цев

4. Члан централне снаге

5. једињење за пуњење каблова

6 АПЛ ПСП

7. ПЕ омотач

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Технички параметри

Тип кабла (Повећана 2 влакна)	Гроф влакана	Цеви	Пунила	Тежина кабла (Реф) (кг / км)	Затезна чврстоћа Дуго / краткорочно (Н)	Отпорност на дробљење Дуго / краткорочно (Н / 100мм)	Радијус савијања Статички / динамички (мм)
Гита / С-2 ~ 6КСН	2 ~ 6	1	4	76	600/1500	300/1000	10д / 20д
Гита / С -8 ~ 12кн	8 ~ 12	2	3	76
Гита / С -14 ~ 18КСН	14 ~ 18	3	2	76
Гита / С -20 ~ 24кн	20 ~ 24	4	1	76
Гита / С -26 ~ 30КСН	26 ~ 30	5	0	76
Гита / С -32 ~ 36КСН	32 ~ 36	6	0	85
Гита / С -38 ~ 48КСН	38 ~ 48	4	1	90
Гита / С -50 ~ 60КСН	50 ~ 60	5	0	90
Гита / С -62 ~ 72КСН	62 ~ 72	6	0	113
Гита / С -74 ~ 84КСН	74 ~ 84	7	1	136
Гита / С -86 ~ 96КСН	86 ~ 96	8	0	136
Гита / С -98 ~ 108КСН	98 ~ 108	9	1	163
Гита / С -110 ~ 120КСН	110 ~ 120	10	0	163
Гита / С -122 ~ 132КСН	122 ~ 132	11	1	190
Гита / С -134 ~ 144КСН	134 ~ 144	12	0	190
Гита / С -146 ~ 216КСН	146 ~ 216	13 ~ 18	5 ~ 0	190
Гита / С -288КСН	288	24	0	239

Складиштење / радну температуру: -40 ℃ - + 70 ℃

Оптичке карактеристике

Тип влакана	Пригушење (+ 20 ℃)				Ширина појаса		Нумеричко отвор бленде	Кабловски прекид таласне дужине λцц
Тип влакана	@ 850нм	@ 1300нм	@ 1310нм	@ 1550нм	@ 850нм	@ 1300нм	Нумеричко отвор бленде	Кабловски прекид таласне дужине λцц
Г.652	----	----	≤0.36дб / км	≤0.22дб / км	----	----	----	≤1260нм
Г.655	----	----	≤0.40дб / км	≤0.23дб / км	----	----	----	≤1450НМ
50/125 уМ	≤3.3дб / км	≤1.2дб / км	----	----	≥500МХз · КМ	≥500МХз · КМ	0.200 ± 0,015 већ	----
62,5 / 125 уМ	≤3.5дб / км	≤1.2дб / км	----	----	≥200МХз · км	≥500МХз · КМ	0.275 ± 0.015 већ	----

Напомена:

а. Суфикс кн означава тип влакана

б. Аранжмани у боји влакана и цеви наведени су у табели идентификације боје

ц. Насукани лабави цев Оптионални оптички кабл не треба да смеће у спољном окружењу више од 6 месеци како би се кабловски добри добри

Примена: канал / Аериал

Stranded Loose Tube Non-armored Fiber Optic Cable Cable
